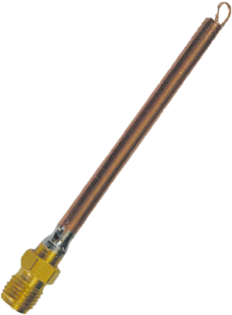

微小ループアンテナ

Model No. ANT06
Feature
マイクロ波やミリ波を非接触で小面積に照射したり、電界強度分布を微細に測定する場合などに用います。

仕様

挿入損失 本アンテナを2本用意し、アンテナ部を向かい合わせて1mm離して配置する。
同一長さの同軸ケーブルの挿入損失を基準にして10dB以下
反射減衰量 3dB以上

構成

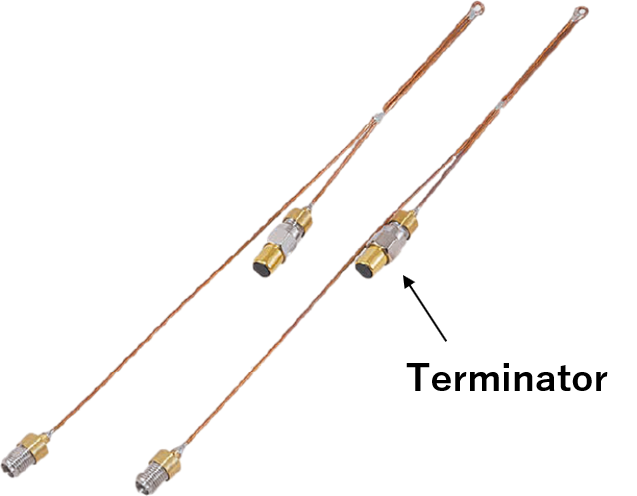

アンテナタイプN アンテナタイプW
  *改良型で、周波数帯域の広いタイプです。
*発注の際は御相談下さい。

オーダー情報 - Model No. および 部品番号(もしくはご要望) をお知らせください

アンテナタイプ コネクタ L:100mm D:3mm タイプA (オプション)
RA- 085 - SMA(f) - 100 - 3 A - 別図 固定具付
*ご使用になりたい周波をお知らせください。
