レンズホーンアンテナ 76GHz帯用

Model No. ANT20
Feature
誘電体レンズ付きの角錐ホーンアンテナです。

部品番号

LH-76B

仕様

周波数範囲 76~77.5GHz
VSWR 1.4以下
利得 33dBi以上
電力半値幅 H面:3.5°nom. E面:3.4°nom
サイドローブレベル H面:-22dB以下 E面:-14dB以下

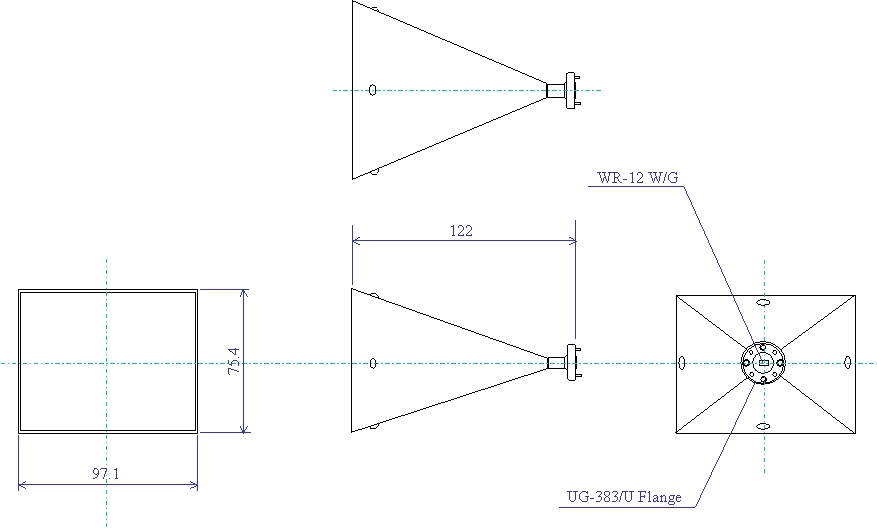

構成

給電導波管 WR-12
入出力インタフェース UG-383/U



データ例

指向性

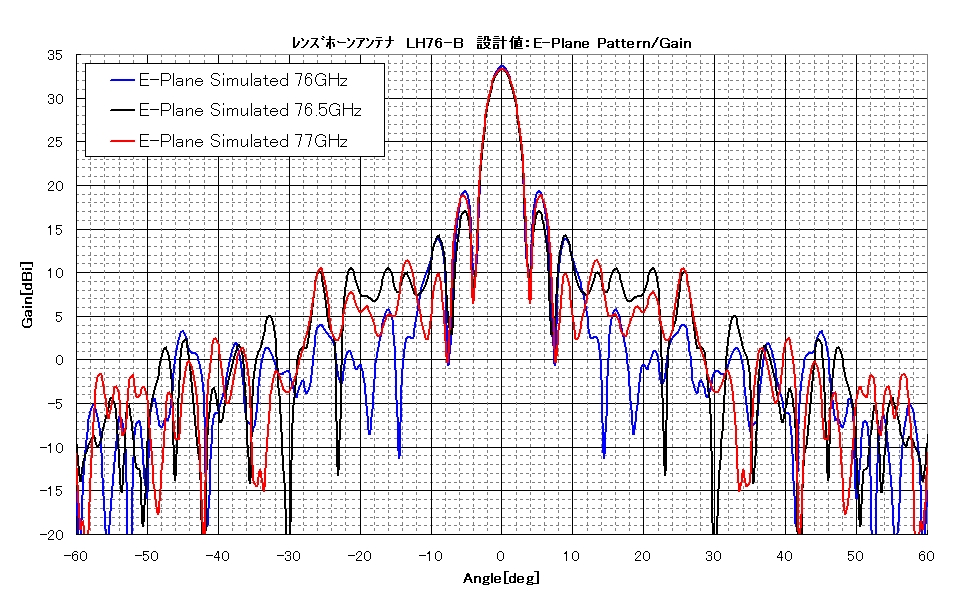

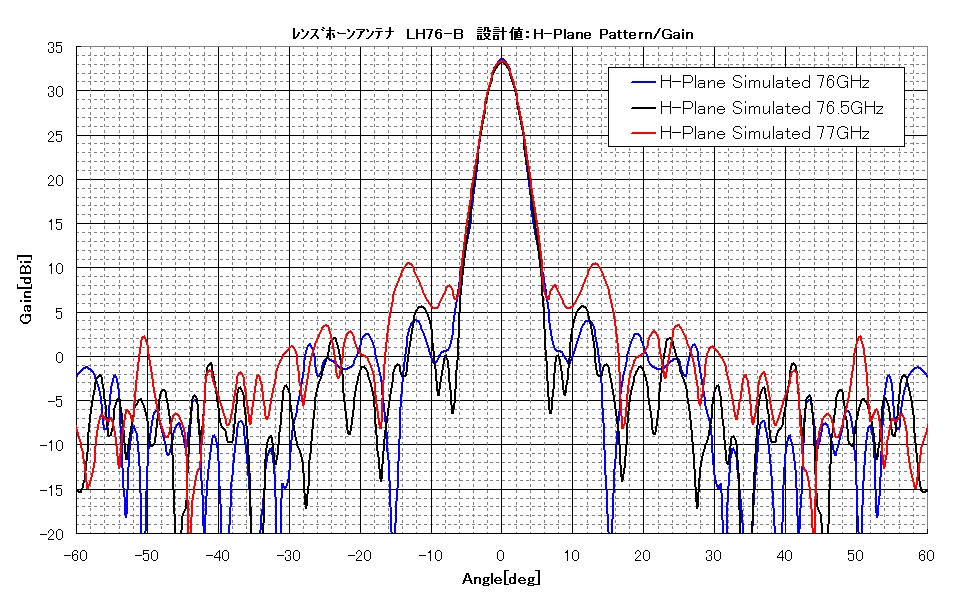

H面 E面

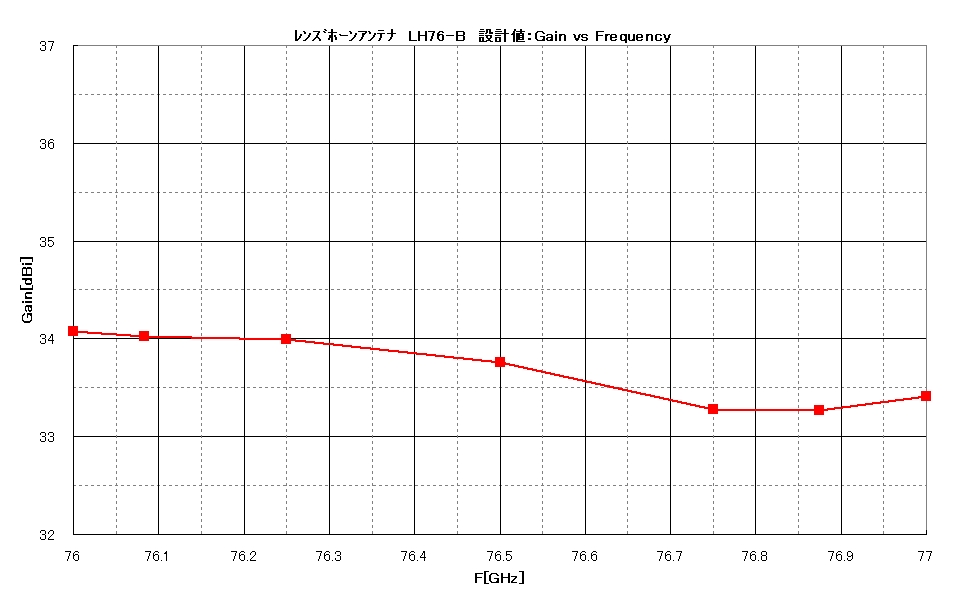

利得の周波数特性

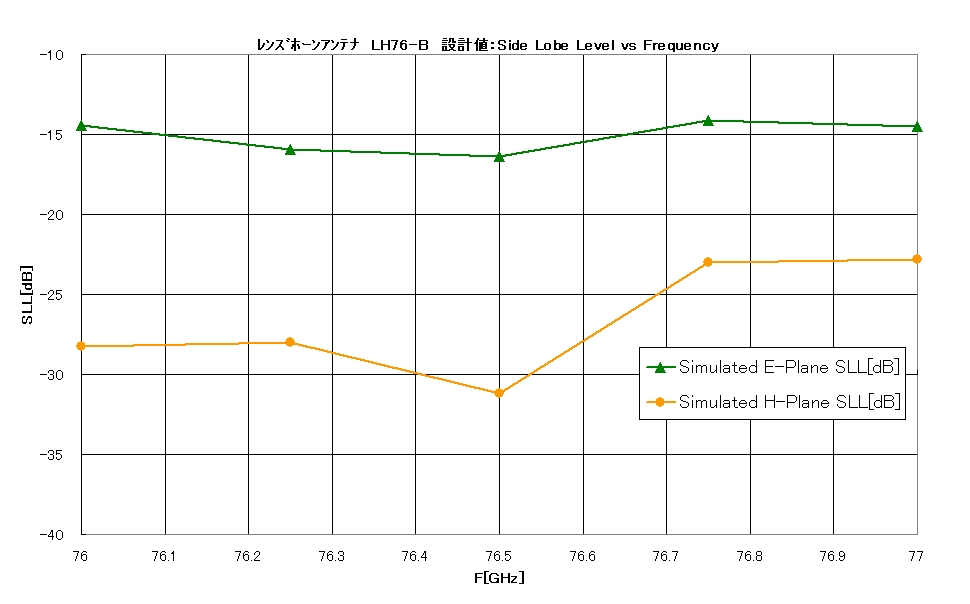

サイドローブレベルの周波数特性

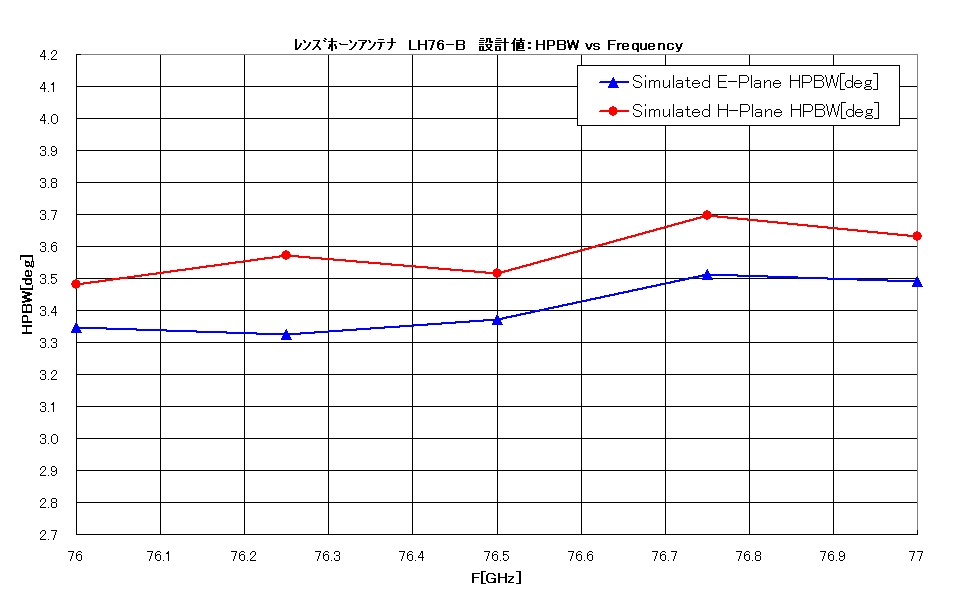

電力半値幅の周波数特性

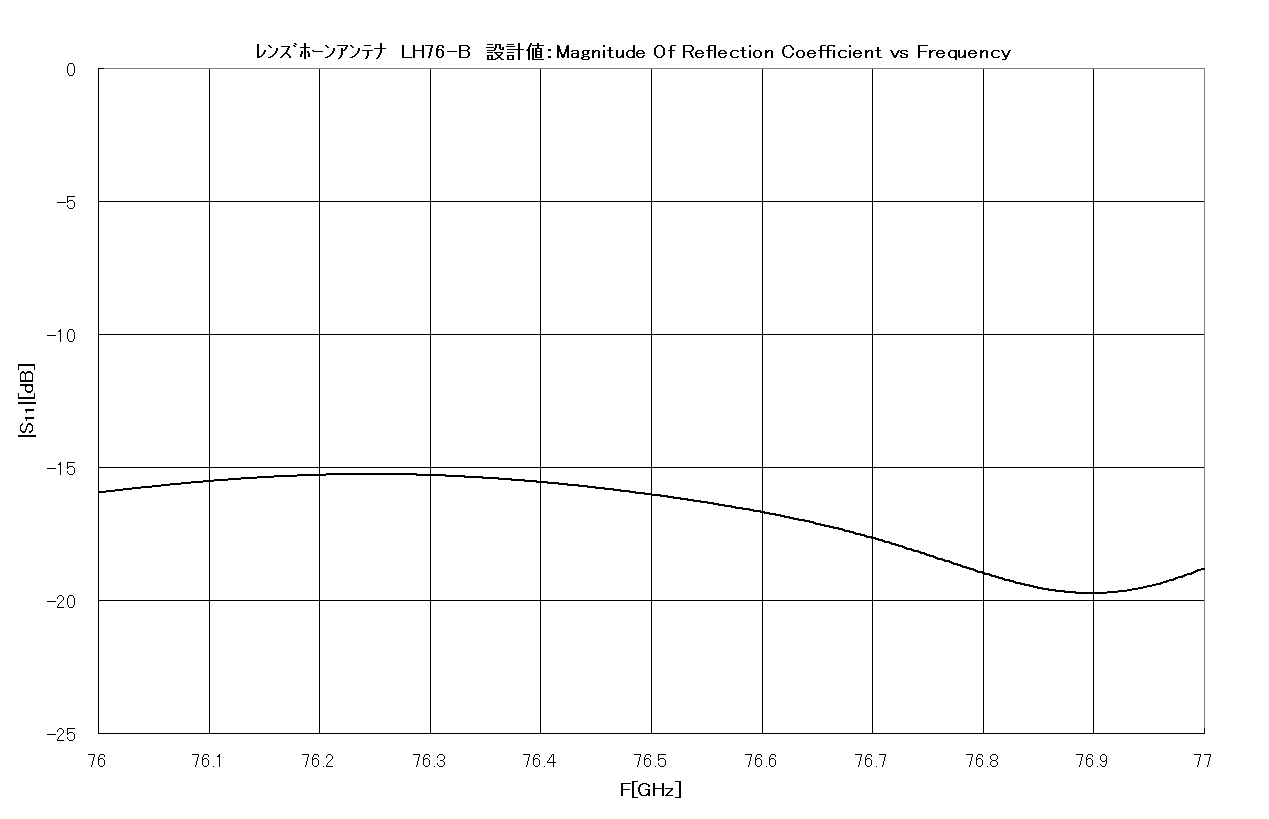

反射特性
