金属導波管プローブアンテナ

Model No. ANT61
Feature

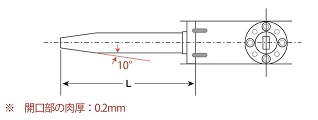

矩形導波管の先端がプローブアンテナになっています。なお、長さの指定のない場合は、標準長さになります。

構成



オーダー情報 【Model No. および 部品番号(もしくはご要望) をご連絡ください】

フランジタイプ(角型)

部品番号 周波数(GHz) 導波管規格 L(mm)(標準長さ)
PA430S CPR430F 1.7-2.6 WR-430 300
PA284S UG53/U 2.6-3.99 WR-284
PA187S UG149A/U 3.95-5.85 WR-187 200
PA159S CMR159 4.9-7.05 WR-159
PA137S UG344/U 5.85-8.2 WR-137
PA90S UG39/U 8.2-12.4 WR-90 120
PA62S UG419/U 12.4-18 WR-62
PA42S UG595/U 18-26.5 WR-42
PA34S UG599/U 22-33 WR-34
PA28S UG599/U 26.5-40 WR-28

フランジタイプ(円型)

部品番号 周波数(GHz) 導波管規格 L(mm)(同上)
PA42R UG425/U 18-26.5 WR-42 120
PA28R UG381/U 26.5-40 WR-28
PA22R UG383/U 33-50 WR-22
PA19R 40-60 WR-19
PA15R UG385/U 50-75 WR-15
PA12R UG387/U 60-90 WR-12
PA10R 75-110 WR-10
PA8R 90-140 WR-8
PA6R 110-170 WR-6 50.8
PA5R 140-220 WR-5
PA4R 170-260 WR-4
PA3R 220-325 WR-3
PF2R 325- WR-2

フランジタイプ(FXR型)

部品番号 周波数(GHz) 導波管規格 L(mm)(同上)
PA8F UG387/U 110-170 WR-6 50.8
PA6F 140-220 WR-5
PA5F 170-260 WR-4
PA4F 220-325 WR-3
PA3F 325- WR-2
