周波数が500MHzから65GHzにおいて、液体、粉体のεrおよびtanδを計測する測定装置・システムです。なお、コプレナーライン上を液体が"0.2mm厚さ程度覆うようにして計測します。また、本システムはコプレナーラインの電磁界シミュレーションソフトを内蔵することにより、液体とコプレナーラインを形成した誘電体との実効比誘電率および実効tanδから液体のεr、とtanδを誘導します。なお、バイアスを印加することにより液晶などのεrとtanδの電圧依存性も評価できます。
伝送路を用いたCut Back法からなり、以下に示す特長があります。

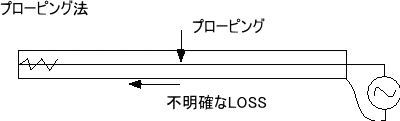

*プローピング法と比較して、分岐による不明確なLossの低減
*特性インピーダンスの均一性向上
*精度の向上
*測定の単純化
なお、試料が充填された状態で特性インピーダンスが50Ωになるよう回路設計し、製作します。

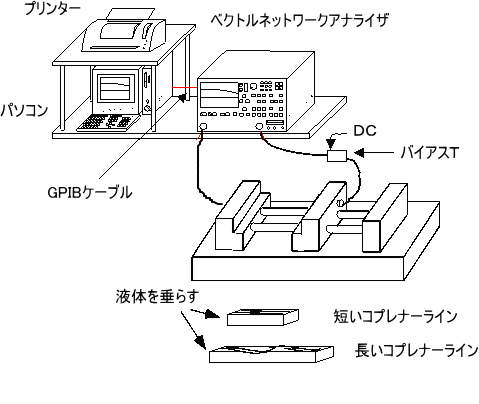

| 測定周波数 | 500M~65GHz |
| Cut Back用計測キット(1セット) | コネクタ、校正用伝送路、測定用伝送路 | CBC-05 |
| コネクタ付同軸ケーブル 500mm (2本) | 40GHz用同軸ケーブル 1m (2本) | CM06D-APC2.9(m)APC2.9(m)-0500 |
| V(m)コネクタ付65GHz用同軸ケーブル500mm | CM03G-V(m)V(m)-0500 | |
| 保持台(1セット) | KM-02 | |
| Cut Back用プログラム(1セット) | コプレナーラインタイプCut Back用プログラム | DMP-15 |
| ベクトルネットワークアナライザ | お持ちでない場合には手配いたします。ご希望の機種等ございましたら、お知らせください。 | |
| Windows PC プリンタ付 | ||
| GPIBケーブル | GP-01 |
 |

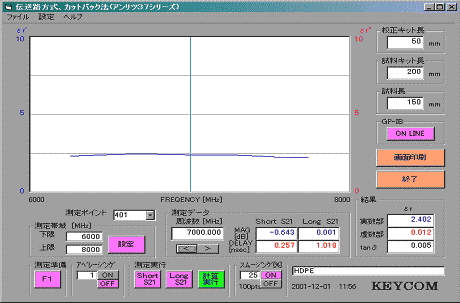

| バイアスTによって試料にBiasを印加できます。 コプレナーラインのパラメータを入力し、条件設定できます。 導体間ギャップ 基板の誘電体厚 導体の厚さ 試料の厚さ |
 |
