ハンディータイプ レンズアンテナ方式 垂直入射タイプ
電波吸収体・反射減衰量 測定装置
JIS R1679 : 2007/IEC 62431 : 2008

Model No. EAS12
電波暗室不要! 屋外でも測定可能!!

レンズアンテナ方式 垂直入射タイプ電波吸収体・反射減衰量測定装置の持ち運び可能タイプです。電波吸収体を取り付けた後に反射量を測定することが可能です。
なお、アンテナを容易に動かすことが出来ますので、継ぎ目などの影響もよくわかります。
同軸管タイプや導波管タイプと違い、フィクチャ内にサンプルを入れないため、エア・ギャップによるエラーが発生しません。
また、アンテナにレンズを取り付けていますので、コンパクトでありながらサンプルを平面波で測定できます。
また、アンテナ近傍にサンプルをセットできるので、サンプルを小さくできます。

以下の規格に制定されました。
JIS R1679 : 2007
IEC 62431 : 2008

仕 様

周波数範囲 4.9-26.5GHz
試料の大きさ 300mm×300mm以上 (注)高周波になるに従い、小さな試料でも計測できます。
装置の大きさ 重量:5kg
*標準的なベクトルネットワークアナライザを用い、キャリブレーションの後にレンズ以遠にGateをかけると電波吸収量が-50dB以上まで測定できます。

オーダー情報 - Model No. および 部品番号(もしくはご要望) をお知らせください

品名 詳細 周波数範囲 部品番号
本体 (レンズ レンズ固定枠 アンテナ固定台 キャリブレーション用金属板) コンクリート壁やアスファルト道路など、重い、または移動できない電波吸収体を直接測定できる可動可能タイプ LAFS Direct-4.9A
アンテナ(同軸導波管変換器付)   周波数18-26.5GHz (WR-42) RH42S23SMA(f)5
    周波数12.4-18GHz (WR-62) RH62S22SMA(f)5
    周波数8.2-12.4GHz (WR-90) RH90S19SMA(f)5
    周波数5.85-8.2GHz (WR-137) RH137S18SMA(f)5
    周波数4.90-7.05GHz (WR-159) RH159S17SMA(f)5
校正、グラフ化用ソフトウエア     DMP-20
マイクロ波用ケーブル、アダプタ等     CM06A-SMA(m)
SMA(m)-3000
電波吸収材(小さな試料を用いる場合)
GPIB接続ケーブル     GP-01
ベクトルネットワークアナライザ、スペクトラムアナライザ+シンセサイザ等 合わせてご購入頂けます。ご希望がございましたら、詳細をお知らせください。
Windows PC(プリンタ付) 合わせてご購入頂けます。ご希望がございましたら、詳細をお知らせください。

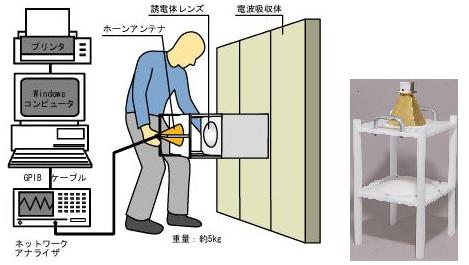

構成


データ
