レンズアンテナ方式 斜入射タイプ
電波吸収体(電波吸収材料)・反射減衰量 測定装置
(2.6~26.5GHz対応/18GHz-325GHz対応 )
JIS R1679 : 2007/IEC 62431 : 2008

Model No. EAS03
電波暗室不要! JISおよびIEC規格に則した確実な測定値!!
電波吸収材料・シールド材料等の評価に適しています。
同軸管タイプや導波管タイプと違い、フィクスチャ内にサンプルを入れないため、エア・ギャップによるエラーが発生しません。
また、アンテナにレンズを取り付けていますので、コンパクトでありながらサンプルを平面波で測定できます。
また、アンテナ近傍にサンプルをセットできるので、サンプルを小さくできます。
ITS・ETS用にも使用されています。
なお、垂直入射の測定も行うことが出来る測定装置です(ベクトルネットワークアナライザを使う場合)。

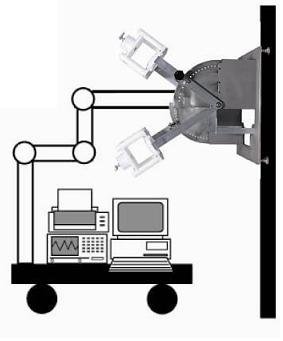

また、コンクリート壁やアスファルト道路など、重い、または移動できない電波吸収体を直接測定できる可動可能なタイプもあります。

高精度の理由
・平面波であり、試料面の位相があっています。
・平行ビームなので不要の電波がレンズに入射しません。
また、
・暗室が必要ありません。

用途:電波吸収率測定、ETC、ITS、無線LAN、自動車用衝突防止レーダー、メタマテリアル測定等

以下の規格に制定されました。
JIS R1679 : 2007
IEC 62431 : 2008

論文

H.Suzuki, Others, "Free space measurmet method with parallel electromagnetic wave beam by using dielectric lenses and horn antennas for reflectivity of electromagnetic absorbers in millimeter waves" IEICE Trans, electro., Vol. E89-C, No.1 Jan.(2006)24-29

仕様

  LAF-2.6A LAF-26.5A
測定周波数 2.6GHz-26.5GHz 18GHz-325GHz
試料サイズ 430mm x 430mm @2.6GHz ∠0°
300mm x 300mm @10GHz ∠0°
300mm x 300mm @26.5GHz ∠0°
150mm x 150mm @26.5GHz ∠0°
150mm x 150mm @110GHz ∠0°
入射角(半角) 最小:0° (通常15°) 最大:80°(透過率測定用は90°) 最小:0° (通常15°) 最大:∠90°
本体サイズ H1700 x W1500 x D1300mm
(H1200 x W1500 x D3000mm @∠80°)
Weight 250kg
H870 x W600 x D500mm
(H540 x W1120 x D500mm @∠90°)
Weight 40kg

オーダー情報 - Model No. および 部品番号(もしくはご要望) をお知らせください

品名 詳細 部品番号
本体 (レンズ レンズ固定枠 アンテナ 固定台 キャリブレーション用金属板) 周波数範囲 2.6-26.5GHz LAF-2.6A
  周波数範囲 2.6-26.5GHz
コンクリート壁やアスファルト道路など、重い、または移動できない電波吸収体を直接測定できる可動可能タイプ
LAF Direct-2.6A
  周波数範囲 18GHz-325GHz LAF-26.5A
  周波数範囲 18GHz-325GHz
コンクリート壁やアスファルト道路など、重い、または移動できない電波吸収体を直接測定できる可動可能タイプ
アンテナ(同軸導波管変換器付) 2個 周波数範囲 1.70-2.60GHz (WR-430) RH430S14SMA(f)7
  周波数範囲 2.60-3.95GHz (WR-284) Rh284S14SMA(f)7
  周波数範囲 3.95-5.85GHz (WR-187) RH187S16SMA(f)7
  周波数範囲 4.90-7.05GHz (WR-159) RH159S17SMA(f)7
  周波数範囲 5.85-8.2GHz (WR-137) RH137S18SMA(f)7
  周波数範囲 8.2-12.4GHz (WR-90) RH90S19SMA(f)7
  周波数範囲 12.4-18GHz (WR-62) RH62S22SMA(f)7
  周波数範囲 18-26.5GHz (WR-42) RH42S23APC2.9(f)7
  周波数範囲 33-50GHz (WR-22) RH22R23APC2.4(f)7
  周波数範囲 26.5-40GHz (WR-28) RH28S23APC2.9(f)7
アンテナ(導波管接続) 2個 周波数範囲 50-75GHz (WR-15) RH15S10
  周波数範囲 75-110GHz (WR-10) RH10S10
  周波数範囲 110-170GHz (WR-6) RH06S10
  周波数範囲 170-260GHz (WR-4) RH04S10
  周波数範囲 220-325GHz (WR-3) RH03S10
校正、グラフ化用ソフトウエア 全周波数 DMP-20
校正、グラフ化用ソフトウエア(update) 全周波数 DMP-20up
マイクロ波用ケーブル、アダプタ等 適宜
電波吸収材料(小さな試料を用いる場合)
GPIB接続ケーブル
ベクトルネットワークアナライザ、スペクトラムアナライザ+シンセサイザ等 合わせてご購入頂けます。ご希望がございましたら、詳細をお知らせください。
ミリ波モジュール 79GHz用 MWM79
  合わせてご購入頂けます。ご希望がございましたら、詳細をお知らせください。
Windows PC(プリンタ付) 合わせてご購入頂けます。ご希望がございましたら、詳細をお知らせください。
*高周波になるに従い、小さな試料でも計測できます。
*標準的なベクトルネットワークアナライザを用い、キャリブレーションの後にレンズ以遠にGateをかけると電波吸収量 -50dB以上まで測定できます。

外観

2.6GHz-26.5GHz用(LAF-2.6A)

※透過特性測定をしたい場合は、上の写真のように、「入射角は90°まで」と御指定下さい。

26.5GHz-325GHz用(LAF-26.5A)

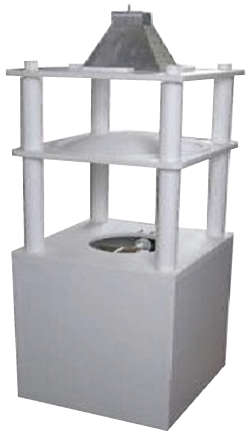

2.6-26.5GHz 用(LAFS-2.6A)

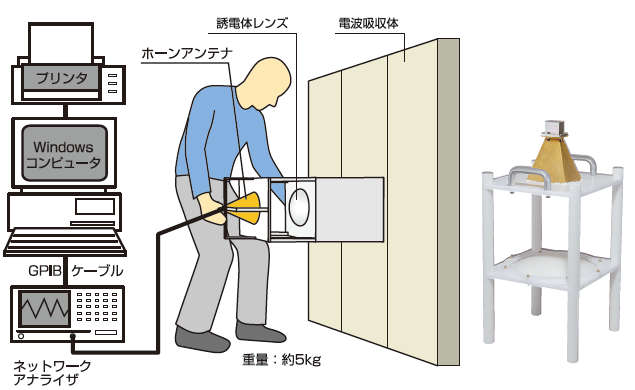

4.9-26.5GHz 用(LAFSDirect4.9A)

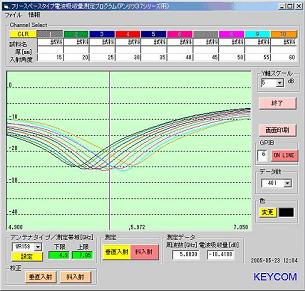

データ例
