自動車用エンブレム・レドーム評価システム(研究開発向け)

Model No. EES12-01
Feataure

また、レーダー波がエンブレムなどから反射して、その反射が多重反射して前方に進むことによりレーダー波が乱れてしまう現象が発生しますが、こうした反射量の測定も重要になります。キーコムでは、この測定を行うシステムもオプションとしてご用意しています。

[関連製品一覧]

利用目的/透過減衰のタイプ 片道 往復
研究開発向け EES04 EES12-01
生産ライン向け EES01A EES12-02

👉 バンパー評価システムはこちらです。

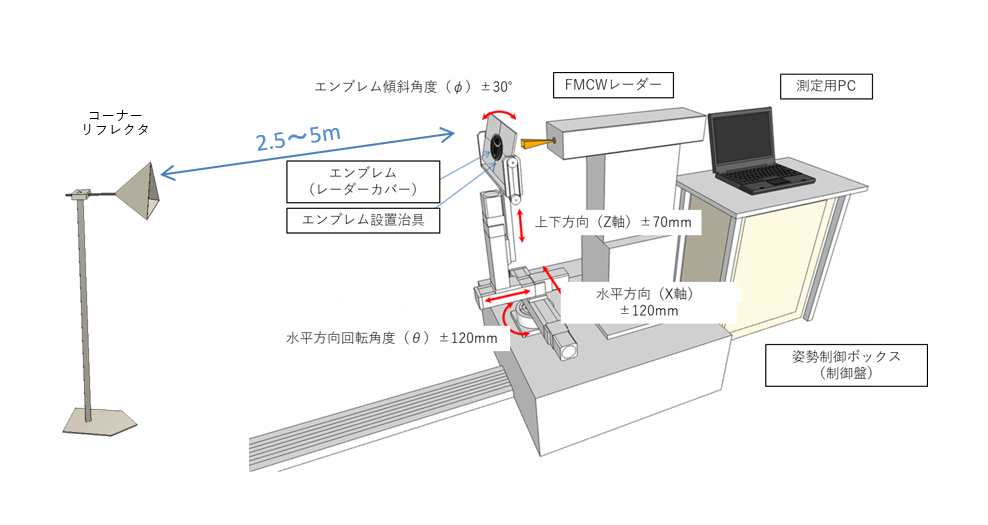

構成


仕様

項目 仕様 備考
レーダーシステム FMCW -
周波数帯 76.5GHz,79GHz 切換式 -
占有帯域 1GHz,4GHz -
出力 10mW(標準) -
移動機構(前後方向) 0~120mm,最小0.1mmピッチ Y軸
移動機構(アジマス方向) -210~+210mm,最小0.1mmピッチ X軸
移動機構(垂直方向) -85~+85mm,最小0.1mmピッチ Z軸
移動機構(傾斜角度) ±30°,最小0.1°ピッチ φ
移動機構(水平回転) ±60°,最小0.1°ピッチ θ
角度精度測定範囲 水平:最大150mm 2mmピッチで固定
垂直:最大150mm -
出力されるデータ 透過減衰量 -
位相角 -
DBF演算による角度精度 -
ファイルのフォーマット CSV -
