ミリ波レンズ Millimeter Wave Lens
Catalog No. mms06002000826-04
ミリ波レンズは、球面波を平面波に変換できるので、鋭い指向性が得られます。KEYCOMは、マイクロ波、ミリ波およびサブミリ波用のミリ波レンズを取りそろえています。なおレンズ表面での電波の反射による挿入損失の増加や多重反射による共振問題は、KEYCOM独自反射防止膜により解決しました。
ミリ波レンズの応用例
| ①レンズアンテナへの応用 |
②電磁波センサへの応用 |
③カセグレンアンテナへの応用 |
 |
 |
 |
| レンズアンテナは開口面アンテナの一種ですが、他の開口面アンテナと比較して電波の通路妨害がないので直交偏波を送受でき、また指向性を高く出来ます。 |
センサをミリ波レンズの焦点位置に置くことにより、センサ感度が増大したのと同様の効果が得られます。また、熱遮断を必要とする時には有効です。 |
カセグレンアンテナの一次放射器にミリ波レンズを使用すると、副反射鏡を小型化でき、効率が上げられます。 |
構成

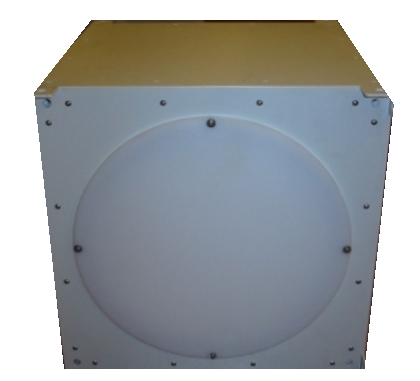

●ミリ波レンズ
| ML |
|
F |
|
ARL |
|
|
レンズ有効径mm
030,050,100,200,300
|
|
焦点距離mm
030,050,100,200,300 |
|
使用周波数 GHz |
| 反射防止膜付(両面)の時記入する。 |
＊レンズ支持部を含む径はレンズ有効径の10%増しを標準とします。

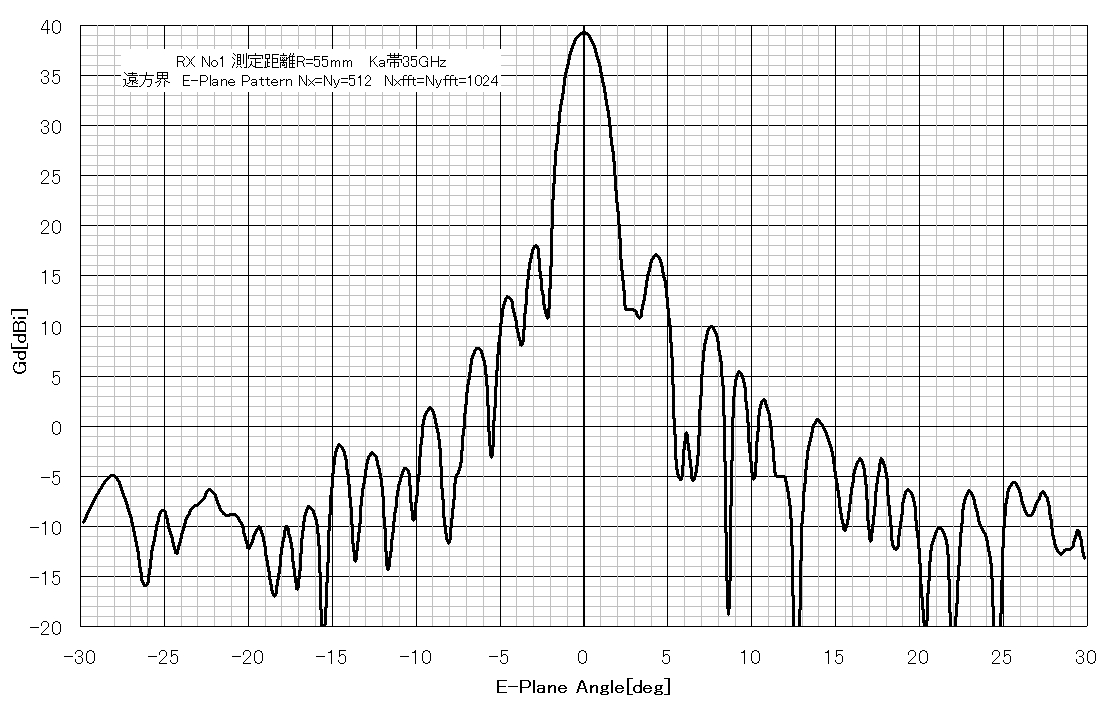

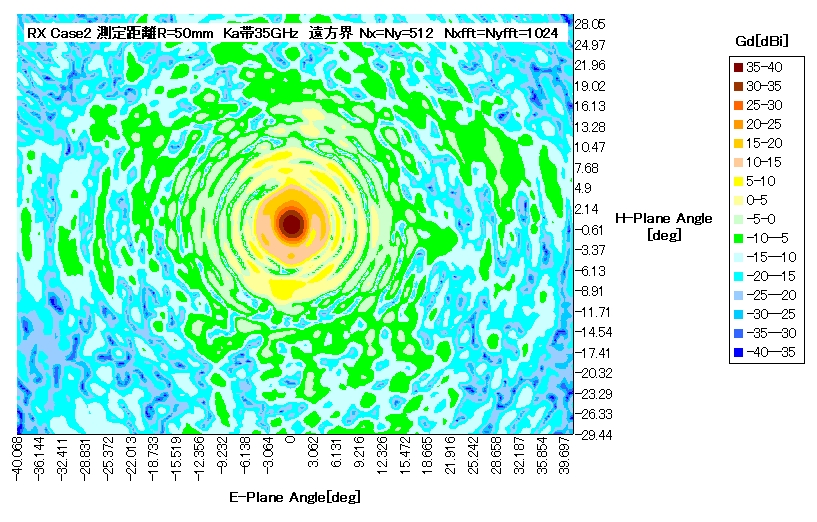

■代表的なアンテナパターン
●レンズ支持体
| MLA |
|
B |
|
OP |
|
|
A部寸法mm |
|
B部寸法mm |
|
コメント(図番など) |
■グラフ
●金属導波管付誘電体レンズ
| ML |
|
F |
|
WR |
|
UG |
|
| |
レンズの有効径mm |
|
レンズの
焦点距離mm |
|
EIA金属導波管規格 |
|
フランジタイプ |
| EIA金属導波管規格 |
フランジタイプ |
使用周波数帯 |
| WR- |
28 |
UG- |
381 |
/U |
26.5 |
~ |
40.0 |
| 22 |
383 |
33.0 |
50.0 |
| 19 |
383 |
/U-M |
40.0 |
60.0 |
| 15< |
385 |
/U |
50.0 |
75.0 |
| 12 |
387 |
60.0 |
90.0 |
| 10 |
387/U-M |
75.0 |
110.0 |
| 8 |
90.0 |
140.0 |
| 7 |
110.0 |
170.0 |
| 5 |
140.0 |
220.0 |
| 4 |
170.0 |
260.0 |
| 3 |
220.0 |
325.0 |
②誘電体導波路への接続の場合は別に示す
