300GHz~1μHz(超高周波/ミリ波/マイクロ波/UHF/VHF/超低周波)のキーコム:
ご要望に応じて少量から設計・製作・測定 致します。お気軽にお問合せ下さい。

合成開口レーダー
(災害予知, 微小変位長距離観測システム,FM-CW方式)

Model No. RAD01
Feature
堤防の決壊、落石予知、トンネルの崩壊、山崩れ、地滑り等が発生するのを24時間常時監視する国産の高性能合成開口レーダーです。
対象が0.1mm移動すると警戒警報を出すことが出来ます。
メンテナンス等を国内で受けることが出来ます。

仕様

観測範囲 距離範囲 50m ~ 2000m, 角度範囲17°
分解能 距離分解能 1.1m, 角度分解能 0.25°
レーダ方式 FM-CW 合成開口方式 (合成開口長 2m)
データレート 1回/分
周波数 17.175GHz
送信電力 10mW
取得/表示データ

レーダ画像 :観測領域の合成開口レーダ画像

位相変動画像:観測領域各部の短時間位相変動量

平均移動速度:観測領域各部の平均移動速度

累積移動距離:観測領域各部の観測開始からの総移動量


詳細データ

展示

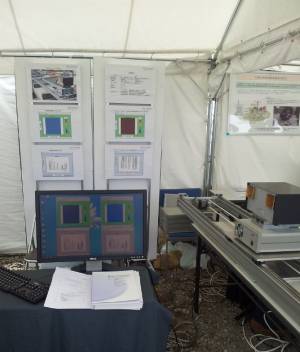

第63回 利根川水系連合水防演習に合成開口レーダーを展示しました(総務省ブース)。
1. 日 時 平成26年5月17日(土) 午前8時50分から午後2時00分
2. 場所:宇都宮市道場宿地先(利根川水系鬼怒川左岸78km付近)
3. 主催:国/国土交通省,都道府県/栃木県群馬県、茨城県、埼玉県、千葉県、東京都、神奈川県, 市/宇都宮市


過去の展示

第62回 利根川水系連合水防演習 に 合成開口レーダーを展示しました(総務省ブース)。
1. 演習日時:平成25年5月18日(土) 8時30分から14時00分まで
2. 場所:千葉県香取市佐原ロ地先(利根川右岸 39km付近)
     JR成田線佐原駅より徒歩15分
3. 主催:国/ 国土交通省、都道府県/ 千葉県、茨城県、栃木県、群馬県、埼玉県、東京都、神奈川県、市/ 香取市

イメージ

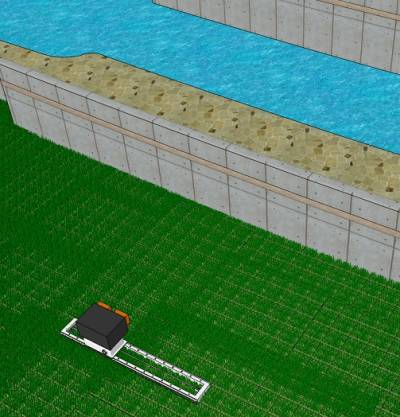

堤防の決壊を監視可能です。

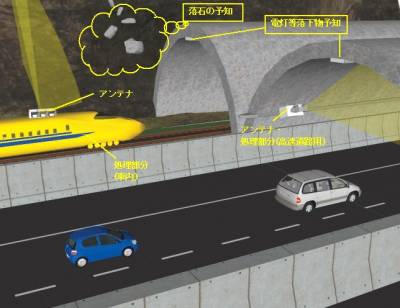

落石予知
落下物検知等可能です。

ご発注の仕方

ご要望を、E メール(info@keycom.co.jp)もしくはお電話(03-5950-3101)にてご相談ください。 担当者がご質問等にお応えした上で、システムをご提案させていただきます。
