パッシブタイプレーダー評価システム

Model No. RAT04
Feature

概 要

小型レーダー、たとえば自動車衝突防止用レーダーなどの距離精度、目標点でのパワー、及び上下、左右の角度精度が測定できます。

部品番号

PRE-01

特 長

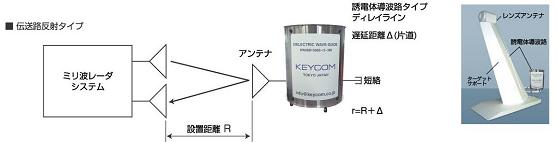

ディレイラインに誘電体導波路を使用していますので、
1) 超低ロスのため、100mの目標まで測定できます。なお、標準は10mです。
2) 金属導波管とは違い、伝送モードがシングルモードですので、周波数が違っても、伝搬遅延時間は一定です。
3) 超音波ディレイラインなどと違い、0°~40°の間での距離の変動は100mで±1m以下です。
4) 基本的に電気を用いませんので、電圧変動などの影響は受けないとともに、故障も起きにくいです。







オーダー情報 - 部品番号(もしくはご要望) をお知らせください

レーダー固定台

部品番号 水平 上下
RAF-01 ±5度、0.01度ピッチ ±5度、0.01度ピッチ コントローラ付、レーダー固定部の寸法:ご相談

ホーンアンテナ

部品番号
RH-15R 50~75GHz 23dB
RH-12R 60~90GHz 23dB
RH-10R 75~110GHz 23dB
注)Option:レンズホーンアンテナなど反射率の低いアンテナを準備できます。

誘電体導波路

DVD 76 B - 10 m
  中心周波数 (GHz)     レーダーから目標までの距離

レーダー標準ターゲット

コーナーリフレクタ
KRTC - 76.5 - 28.8m2
    中心周波数 (GHz)   レーダー断面積

電波暗箱

部品番号

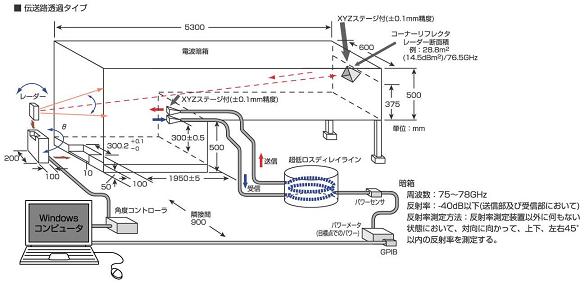

EWAC-5m-01 構成図のもの

ソフトウェア

部品番号
DMP-45 距離、パワー、上下・左右角度、Windows、csv. で記録します。

GPIBケーブル

パワーセンサ、パワーメータ:ご相談

※ 準備していただくもの:Windows PC、プリンタ
