自動車用近距離状況認識レーダー評価システム

Model No. RAT05
Feature

特長

24GHz や79GHz のインパルスレーダーなどの評価システムです。高速走行時に後方から接近する
車両や車線変更時に後方車両の存在を知らせてくれるレーダーがあります。これらに用いるレーダー
は、微弱な電波で、しかも広い空間に電波を出します。これらのレーダーの
を行います。

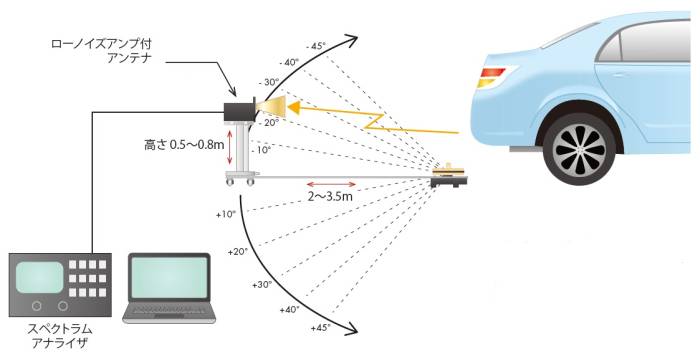

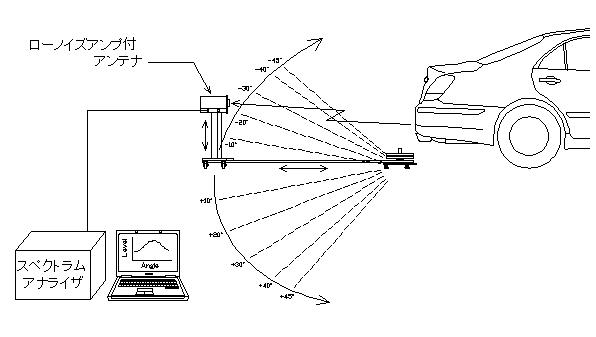

構成

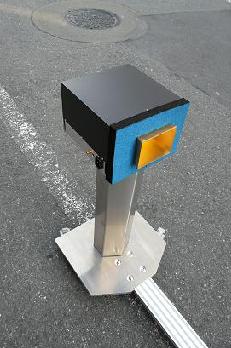

アンテナ固定台

オーダー情報 【Model No. および 部品番号(もしくはご要望) をご連絡ください】

部品番号 品名 詳細

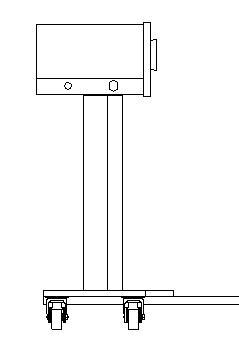

AS-02 アンテナ固定台

支点を中心にして左右に移動できます(手動)
・距離可変:2-3.5m
・高さ可変:0.5-0.8m
RE-24-01 24GHz用ローノイズアンプ付アンテナ
周波数:23-25GHz
• アンテナゲイン:23dBi
• ローノイズアンプ:NF:3.5dB 以下、ゲイン:60dB Typ
• コネクタ:APC2.9(f)
• 電源:100V AC 2A 以下
RE-79-01 79GHz用ローノイズアンプ付アンテナ 周波数:77-81GHz
• 方式:初段ローノイズアンプ後ダウンコンバータ方式
• アンテナゲイン:23dBi
• ローノイズアンプ:NF:6dB 以下、ゲイン:40dB Typ
• ハーモニックミキサ出力:5-9GHz
• コネクタ:SMA(f)
• 電源:100V AC 2A 以下
CM06D-APC2.9(f)APC2.9(f)-3000 (3m) DC~40GHz用フレキシブル同軸ケーブルアセンブリ
CM03A-SMA(f)SMA(f)f-3000 (3m)
(79GHzシステム用)
DC~18.5GHz用フレキシブル同軸ケーブルアセンブリ
DMP-121 グラフ化ソフトウェア
SPEC-30G-01(24GHzシステム用) ~30GHz用スペクトラムアナライザ
SPEC-79G-01(79GHzシステム用) ~79GHz用スペクトラムアナライザ
Windows PC(プリンタ付) 合わせてご購入頂けます。ご希望がございましたら、詳細をお知らせ下さい。
