用途
- RCS（レーダークロスセクション）の測定
- 実際に対象物を概ねリアルタイムでイメージングする用途
- 侵入者監視
- レベル計
構成
 |
 |

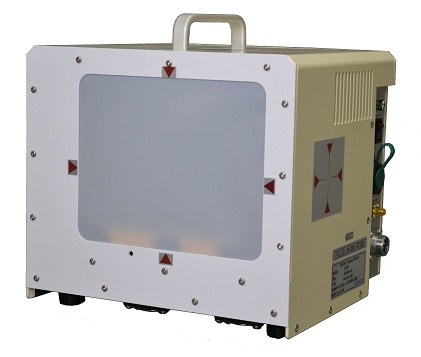

| 小型イメージングレーダー外観イメージ |
文献
Hirosuke Suzuki(Keycom), others, "Imaging Radar for Detecting Spatial Distribution of Reflection from an Automobile" 3221 20th ITS World Congress仕様
| モデル名：周波数 | RCS05-76.5G : 76.5GHz, RCS05-79G : 79GHz |
| 送信出力 | +10dBm 以下 |
| レーダー方式 | パルスレーダー |
| 水平探知角度 | 33° |
| 水平角度ステップ | 0.5° |
| 角度分解能 | 3° |
| 感度(RCS10dBsm) | 50m |
| 距離確度 | 15cm |
| 距離分解能 | 1m |
| 表示 | • 画像 • 対象物または囲った部分のRCS • 指定部分の距離方向信号強度 |
| 記録 | • 2 次元データ（画面更新時間で取得） • 3 次元データ（HDD が必要。2 次元の場合の10 倍の時間が必要） |
| 外部出力 | • カメラ同期用のクロック出力（レーダーの画面とカメラ写真を同時に撮影するためのもの） |
| 垂直探知角度20° 垂直角度ステップ 2° 画面更新時間 0.9秒 垂直角度ステップ0.5° 画面更新時間 4秒 |
|
| 垂直探知角度10° 垂直角度ステップ 1° 画面更新時間 0.8秒 垂直角度ステップ0.5° 画面更新時間 2秒 |
|
| 垂直探知角度5° 垂直角度ステップ 0.5° 画面更新時間 0.7秒 |
|
| 垂直探知角度0° 画面更新時間 0.1秒 |
|
Option
1) 水準器
2) 三脚取付台
3) 三脚
オーダー情報
ご要望を、E メール（info@keycom.co.jp）もしくはお電話（03-5950-3101）にてご相談ください。
担当者がご質問等にお応えした上で、システムをご提案させていただきます。
