導波管タイプ シールド効果測定システム
(1.0GHz~90.0GHz)
Catalog No.sem02002011015-01
試料のシールド効果を1GHz~40GHzでダイナミックレンジ100dB、40.0GHz~90.0GHzでダイナミックレンジ70dBの広いレンジで測定できます。
なお、本システムは導波管構造ですので、試料への平面波の進入角度が周波数ごとに変化します。
このことにより、平面波の試料への 進入角度とシールド効果の関係も測定できます。
モデル番号
| |
モデル番号 |
周波数範囲 GHz |
内径寸法mm |
試料の大きさ |
| 本体 |
SEWR-770 |
0.96-1.6 |
195.6x97.8 |
内径寸法よりも縦横とも 100mm大 |
| |
SEWR-430 |
1.6-2.60 |
109.2x54.6 |
内径寸法よりも縦横とも 100mm大 |
| |
SEWR-284 |
2.60-3.95 |
72.1x34.0 |
内径寸法よりも縦横とも 100mm大 |
| |
SEWR-187 |
3.95-5.85 |
47.6x22.1 |
内径寸法よりも縦横とも 100mm大 |
| |
SEWR-159 |
4.90-7.05 |
40.4x20.2 |
内径寸法よりも縦横とも 100mm大 |
| |
SEWR-137 |
5.85-8.2 |
34.9x15.8 |
内径寸法よりも縦横とも 100mm大 |
| |
SEWR-90 |
8.2-12.4 |
22.9x10.2 |
内径寸法よりも縦横とも 100mm大 |
| |
SEWR-62 |
12.4-18 |
15.8x7.9 |
内径寸法よりも縦横とも 100mm大 |
| |
SEWR-42 |
18-26.5 |
10.7x4.3 |
内径寸法よりも縦横とも 100mm大 |
| |
SEWR-28 |
26.5-40 |
7.1x3.6 |
内径寸法よりも縦横とも 100mm大 |
| |
SEWR-19 |
40-60 |
4.8x2.3 |
内径寸法よりも縦横とも 10mm大 |
| |
SEWR-12 |
60-90 |
3.1x1.6 |
内径寸法よりも縦横とも 10mm大 |
| 測定ソフトウェア |
DMP-12 (1-40GHz) |
|
|
|
| |
DMP-13 (40-90GHz) |
|
|
|
| スカラーネットワークアナライザ |
|
|
|
| マイクロ波/ミリ波用ケーブル 1mx2本 |
|
|
|
| GPIB接続ケーブル |
GP-01 |
|
|

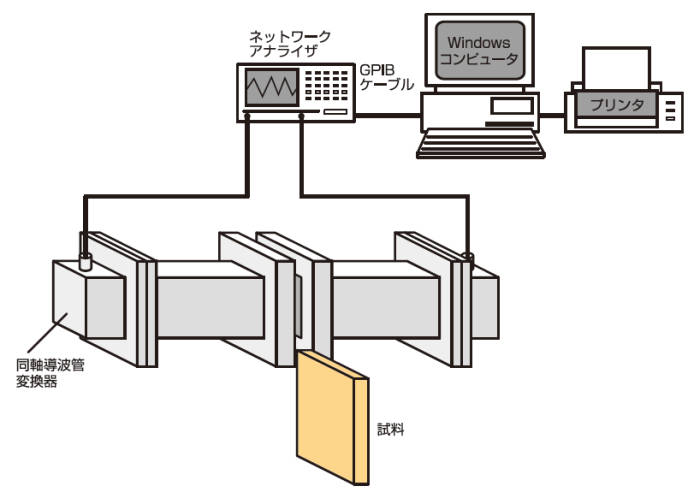

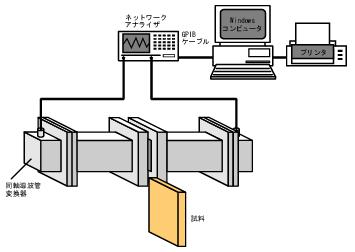

構成
