ミリ波送受信システム

Catalog No. sys12

高速デジタル伝送用の送受信機で、次のような特長があります。

・ 受信機のアンテナビーム幅を広くしてありますので、送信機を大きく移動させることができ ます。
  また、受信機の首を大きく振ることもできます。
・ 取扱いが簡単で、特別な操作はいりません。
・ 小型・軽量です。   大きさ : 100mmH x 50mmW x 150mm

構成

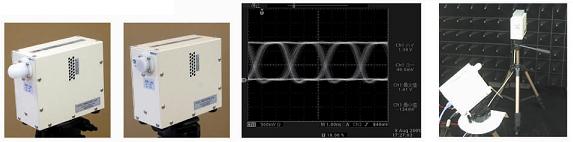

送信機 (ビーム幅20°)  受信機 (ビーム幅80°)     アイパターン (400Mbps)          試験状況

仕 様

 周波数 60GHz (特定小電力) 帯域 500MHz
 変調方式 ASK (300Mbps)
 インターフェース LVDS / LVTTL
 伝送距離 5m
 電 源  DC 12V

モデル番号

   TX003 : 送信機
   RX003 : 受信機

用 途

   複数人の送信者と1人の受信者との通信
   診断している医者からの画像伝送
   ベルトコンベア上の製品のパターンによるチェック

ご発注の際は詳しいご希望をお知らせ下さい。
