300GHz~1Hz(超高周波/ミリ波/マイクロ波/超低周波)のキーコム
ご要望に応じて少量から設計・製作・測定 致します。

超低温・超電導ケーブルおよびシステム

Model No. upj
Feature
J K L 信号ケーブル   A, B 超低温用セミリジッドケーブルアセンブリ
M 補償導線   C-1 超電導同軸ケーブルアセンブリ (Nb-Nb)
      C-2 超電導同軸ケーブルアセンブリ (NbTi-NbTi)
  超低温用ツイスト信号ケーブル    D 低温タイプ ローノイズアンプ
  同軸ケーブル用パウダフィルタ    E 銅製セミリジッドケーブルアセンブリ
  超低温用 ミリ波・マイクロ波
テストフィクスチャ/キャリブレーションキット
   F 小型・超小型 アッテネータ
   G 超低温同軸ケーブル用 プラグコネクタ
  110~140GHz オッシレータシステム    H フィルタケーブル
  (低熱伝導タイプ)ストレート金属導波管    I 誘電体導波路アセンブリ
  超低温システム    N ハーメチックシールアダプタ
※キーコムは、マイクロ波及び電磁波伝導の原理を究明し、熱絶縁との調和をはかりました。
超電導ケーブル、各種用途に応じた超低温用同軸ケーブル、ミリ波誘電体導波路およびこれらを用いたシステムを開発しています。

超低温用/超電導用/超伝導用ケーブル(超低温用/超電導用/超伝導用伝送線路)・ケーブル関連製品

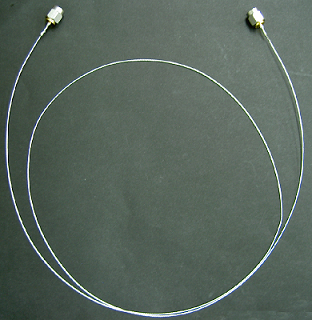

超低温用セミリジットケーブル
👉webカタログ  upj 02002001108-07

熱伝導が低く、高温側からの熱の流入を極力防ぐことができます。
なお、目的に応じて下記から選べます。
DC-40GHz用が標準ですが、65GHz用まで対応可能です。
超電導(超伝導)同軸ケーブルアセンブリ
(0.085″タイプNb-Nb超電導(超伝導)同軸ケーブル)
👉webカタログ  upj 06002011209-01

超低温用の超電導(超伝導)同軸ケーブルで、ニオビウムを使用しています。海外研究機関においても非常に多く使われています。
超電導(超伝導)同軸ケーブルアセンブリ
(0.085″タイプNbTi-NbTi超電導(超伝導)同軸ケーブル)
👉webカタログ  upj 07002011209-01

超低温用・強磁場用の超電導同軸ケーブルです。海外研究機関においても非常に多く使われています。
4K(ケルビン)以下で熱勾配のある場合での有用性が非常に高いケーブルです。
*熱伝導率が極めて低く、銅の1/3000、Nb(ニオブ)の1/300
*14T(テスラ/tesla)の強磁界まで使用可能
常温から4Kまでは銅内張ステンレス(SUS)ケーブルが有用です。
誘電体導波路アセンブリ
👉webカタログ  mmt 01002011209-03

伝送部が誘電体だけで出来ており、ミリ波用の極めて低い挿入損失と
フレキシブルなことを特長としています。
超低温と常温間の熱遮断・高電圧の遮断にも最適です。
(米国デュポン社からプランケット賞受賞製品)
フィルタケーブル
👉webカタログ  upj 22002040405-02

細い同軸状のケーブルで大きな減衰が得られます。

超低温用ツイスト信号ケーブル
👉webカタログ  upj 24002051017-05

ツイストペアですので、コモンモードノイズが極めて低減されます。
また、シールドパイプの中にツイストケーブルを挿入することにより、高温側からの熱流入を防ぐことができます。
超低温同軸ケーブル用プラグコネクタ(MMCX・GPPO タイプ)
👉webカタログ  upj 13131050528-02

φ0.33 mm 同軸ケーブル用のプラグコネクタです。
同軸ケーブル用パウダフィルタ
👉webカタログ  upj 21002040405-01

高周波ノイズをカットする超低温試験用の銅パウダフィルタです。
銅製セミリジットケーブルアセンブリ
👉webカタログ  upj 25002051125-01

超低温用/超電導用/超伝導用製品

ハーメチックシールアダプタ
👉webカタログ  upj 230021017-05

高真空が確保できるアダプタです。
各種フランジ付きも制作しますのでご相談ください。
ローノイズアンプ (低温タイプ)
👉webカタログ  upj 05002020825-08

低温用の超低雑音増幅器です。
アウトガスがなく、極めてNFが低いことが特長です。

超低温用ミリ波・マイクロ波テストフィクスチャ/キャリブレーションキット
👉webカタログ  upj 10002040405-01

特に超低温下で使用されるように考えられた、プリント板の端部間のパターン性能テスト用(エッジタイプ)およびプリント板内の回路テスト用(プローブタイプ)のテストフィクスチャおよび校正キットです。
なお、小型化および熱容量を小さくするよう配慮すると共に、熱収縮などの影響も極力小さくしています。
また、DCから110GHzまでの製品を揃えています。
110~140GHzオッシレータシステム
👉webカタログ  upj 20002041107-09

110GHzから140GHzまでメカニカルに変更できるミリ波発振器です。可変減衰器付きです。
また、この出力をパワーメーターで読むことができます。
・他の周波数のオッシレータシステムも各種そろえております。
小型・超小型アッテネータ(超低温にも使用可能)
👉webカタログ  upj 12131050528-01

*φ5.2 mm 長さ 15.5 mm の超小型タイプです。
*ケース、コネクタ、コンタクト、抵抗体 全て非磁性対応
*抵抗体は非超伝導材質でできていますので、超低温まで使用できます。
*コネクタは male-female タイプです。
(低熱伝導タイプ)ストレート金属導波管
👉webカタログ  upj 002080829-004

矩形導波管の直管タイプです。なお、長さの指定のない場合は、標準長さになります。

システム

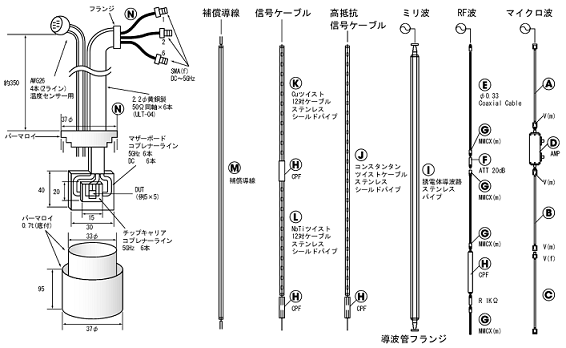

超低温システム
👉webカタログ  upj 01002021207-10

各種用途に応じて、超低温用同軸ケーブル、ミリ波誘電体導波路、低温用マザーボード、チップキャリアおよび冷凍装置などを用いてシステムを構築します。
