300GHz~1μHz(超高周波/ミリ波/マイクロ波/UHF/VHF/超低周波)のキーコム:
ご要望に応じて少量から設計・製作・測定 致します。お気軽にお問合せ下さい。

超低温用ミリ波・マイクロ波
テストフィクスチャ/キャリブレーションキット

Model No. UPJ10
Feature

特に超低温下で使用されるように考えられた、プリント板の端部間のパターン性能テスト用(エッジタイプ)およびプリント板内の
回路テスト用(プローブタイプ)のテストフィクスチャおよび校正キットです。
なお、小型化および熱容量を小さくするよう配慮すると共に、熱収縮などの影響も極力小さくしています。
また、DCから110GHzまでの製品を揃えています。

小型化することで、熱容量を少なくし、冷却を早めています。 また、冷却による収縮を最小限に抑えるため、
重要部位にはインバーなど、線膨張率の小さい材料を用いています。

構成

スピントロニクス用試料テストフィクスチャ

スピントロニクス用試料テストフィクスチャ
・超低温用 ・非磁性

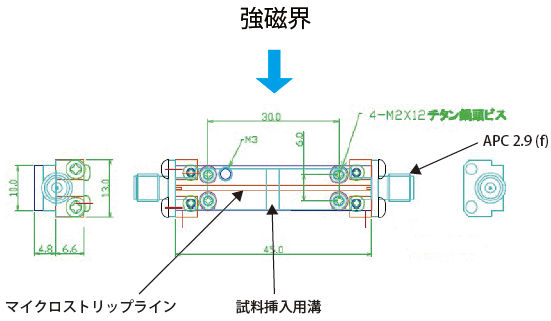

非磁性材料で製作した強磁界中でのマイクロ波磁界との 相互作用を試験するテストフィクスチャです。

磁気プローブ

ストリップライン 直線タイプ ストリップライン 2段階タイプ

汎用テストフィクスチャおよびマザーボード

低温用圧接タイプマザーボード
ドーターボードを押し当てるタイプです。
低温用挿入タイプマザーボード
ドーターボードをマザーボードに滑り込ますタイプ
です。

エッジタイプ
75-110GHz
大きさ:150(L)*90(W)*60(H)
重さ:1.3kg
部品番号:UPJ10MTFE7511W
プローブタイプ
DC-40GHz
部品番号:UPJ10MTFPDC40C

測定例


校正キット

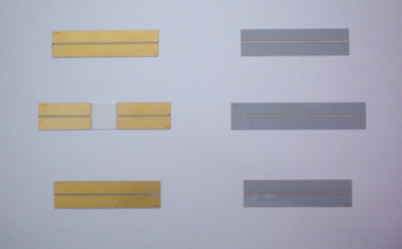

     左:コプレナータイプ       右:マイクロストリップラインタイプ

オーダー情報 - Model No. および 部品番号(もしくはご要望) をお知らせください

スピントロニクス用試料テストフィクスチャ

部品番号 品名 周波数 試料サイズ(mm)(最大)
TFC-01 マイクロストリップライン直交タイプ・テストフィクスチャ DC-40GHz 3(W)× 10(L)× 0.5(H)
CAC-01 マイクロストリップライン直交タイプ・アセンブリ DC-40GHz 3(W)× 10(L)× 0.5(H)

磁気プローブ

部品番号 品名 周波数 試料サイズ(mm)(最大)
LME-04-Probe-close 磁気プローブ(クローズタイプ、0.5mm ストリップ) DC-18GHz 5(W)× 5(L)× 0.5(H)
LME-05-Probe-close 磁気プローブ(クローズタイプ、1.0mm ストリップ) DC-6GHz 5(W)× 5(L)× 0.5(H)

汎用テストフィクスチャおよびマザーボード

部品番号 品名 周波数 試料サイズ(mm)(最大)
UPJ10MTFE7511W 低温用エッジタイプテストフィクスチャ DC-110GHz
TF1X-02 低温用圧接タイプマザーボード DC-20GHz
TF1X-03 低温用挿入タイプマザーボード DC-40GHz

超低温用校正キット(キャリブレーションセット)

部品番号 構成 タイプ 周波数範囲
UPJ10-OSL-4000 Open,Short,Load DC~40 GHz
UPJ10-OSL-5000 DC~50
UPJ10-TRL-50CO TRL コプレナー 50 GHz帯
UPJ10-TRL-50MS マイクロストリップライン
UPJ10-TRL-60CO コプレナー 60
UPJ10-TRL-60MS マイクロストリップライン
UPJ10-TRL-76CO コプレナー 76
UPJ10-TRL-76MS マイクロストリップライン
UPJ10-TRL-94CO コプレナー 94
UPJ10-TRL-94MS マイクロストリップライン
UPJ10-TRL-11CO コプレナー 110
UPJ10-TRL-11MS マイクロストリップライン

校正グラフ化用ソフトウエア

部品番号
UPJ10-DMP-3000 ベクトルネットワークアナライザ用
UPJ10-DMP-3100 スカラーネットワークアナライザ用
UPJ10-DMP-3200 シンセサイズドスイーパ用
