超電導同軸ケーブルアセンブリ/超伝導同軸ケーブルアセンブリ
(0.085” タイプNb-Nb超電導同軸ケーブル/超伝導同軸ケーブルアセンブリ)

Model No. UPJ06
Feature
超低温用の超電導同軸ケーブル / 超伝導同軸ケーブルで、導体にニオブを使用して
います。海外研究機関においても非常に多く使われています。

特性

66GHzまで対応しています。
最少曲げ半径:30mm

以下にグラフを示します。
*入力・出力部のリード用ケーブルが各々1mと長めで測定しています。
*超電導同軸ケーブル / 超伝導同軸ケーブルが、完全に超電導になってから測定しています。

周波数ごとの挿入損失の変化

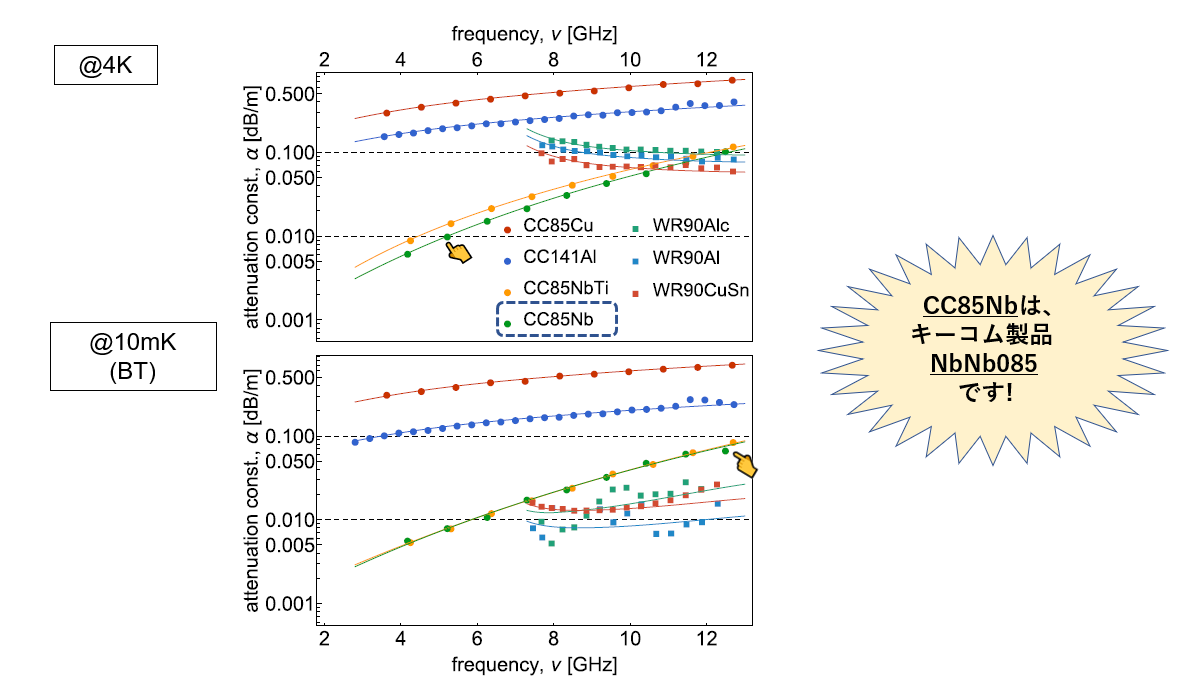

キーコムのケーブルを使用して測定を実施した論文 "Characterizing the attenuation of coaxial and rectangular microwave-frequency waveguides at cryogenic temperatures" からの抜粋(Page 9 of 15)です。



【測定結果】

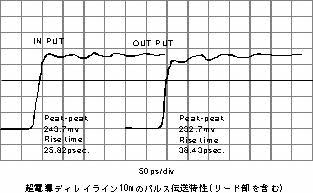

超電導ディレイライン10mの超電導状態におけるパルス伝送特性(リード部を含む)


主要スペック表

部品番号 使用最大周波数(GHz) 外部導体 誘電体 内部導体 熱量
(μw/k)*
最小曲げ
半径
(mm)
対応コネクタ
NbNb085 66GHz 外径
(mm)
材質 外径
(mm)
材質 外径
(mm)
材質 4K-20K
2.20 Nb 1.62 発泡
PTFE
0.51 Nb 3.3 70.0 SMA, APC2.9,
APC2.4, APC1.85
*ケーブル長10cm(コネクタ部含まず)の片側4K に熱アンカを取ったときに、もう一方のコネクタが20K または100K になるのに必要な熱量。

コネクタタイプ SMA 2.9mm(K) 2.4mm 1.8mm(V)
使用最大周波数(GHz) 18.5 40 もしくは(46) 50 60 もしくは(65)

オーダー情報 下表( )にご希望の仕様をご記入の上、ご連絡ください。

部品番号 両端コネクタタイプ コネクタ位相面間長さ(mm) max. 1000mm 上限周波数(GHz)
NbNb085A (       ) (       ) (       )
使用できるコネクタ:主要スペック表の" 対応コネクタ" からお選びください。
* 部品番号の例:SMA のオス- オス、ケーブル長1000mm の場合 → NbNb085A-SMA(m)SMA(m) -1000-18.5
※接続は圧着が基本です。
