伝送特性測定サービス

Model No. sant02
Feature

詳細

測定内容

・透過特性(伝送損失/挿入損失)
・反射特性
・伝搬遅延特性
・特性インピーダンス

測定対象

プリント基板等

条件

・周波数:10MHz~60GHz
・伝送線路形態:ストリップライン、マイクロストリップライン等

使用する機器

ベクトルネットワークアナライザ

ご用意いただくもの

サンプル

内容 大きさ 備考
基板 250x250mm以上 試作品等で大きさが250x250mm以下の場合にはご相談ください

情報

項目 備考
比誘電率 ご存じない場合には追加料金にて測定いたします。
基板の厚み
銅箔厚
(圧延銅箔か電解銅箔か) 導体損失と誘電体損失を分離したい場合

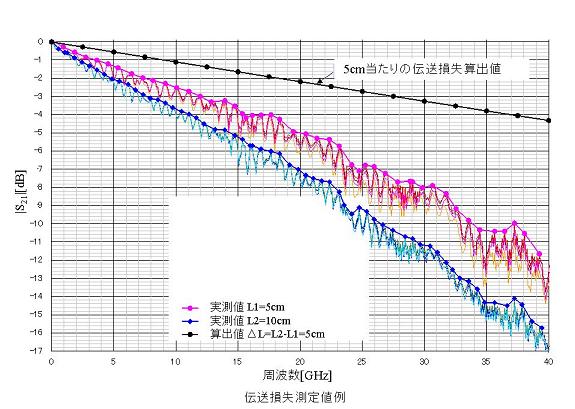

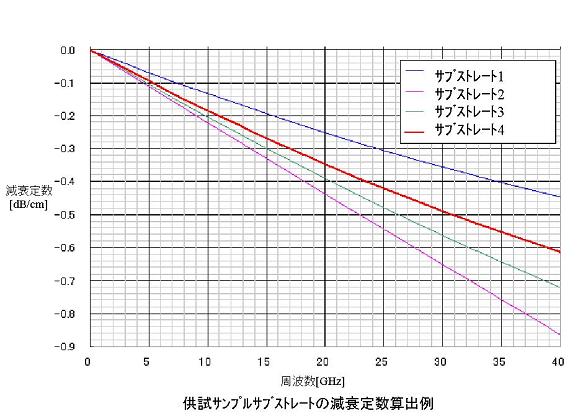

測定例
