同轴管型屏蔽效应测量系统
(10.0kHz~18.0GHz)

Model No. SEM01
特性
此系统符合ASTM D4935(或之前ASTM ES7)标准,可精确测量平面波的射频屏蔽效应。
  • 动态范围为100 dB或以上(取决于所使用的网络分析仪)
  • 此套件针对同轴管,且有三种类型:152D,39D和GPC7
  • 数据可导出至CSV文件,用于图形显示

【相关产品】
👉  屏蔽效应测量系统产品系列
👉  若您研发电波吸收材料或噪声抑制片・・・ 请参考

支持标准例

ASTM D4935, ASTM ES7 等

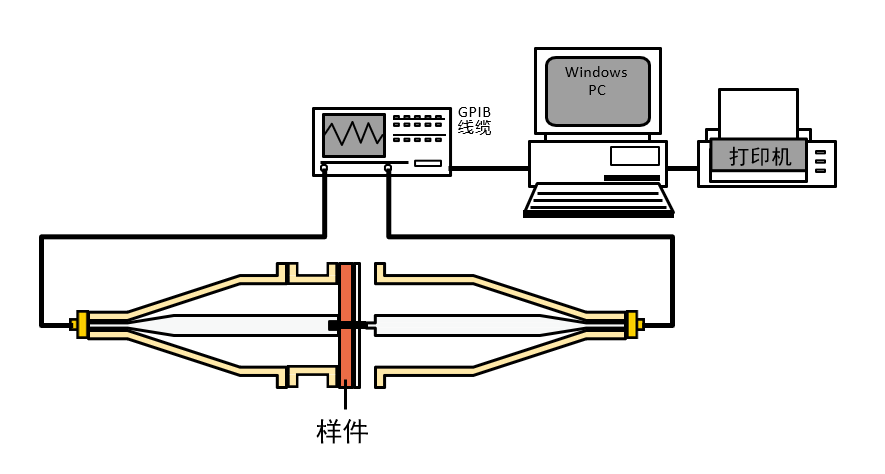

配置

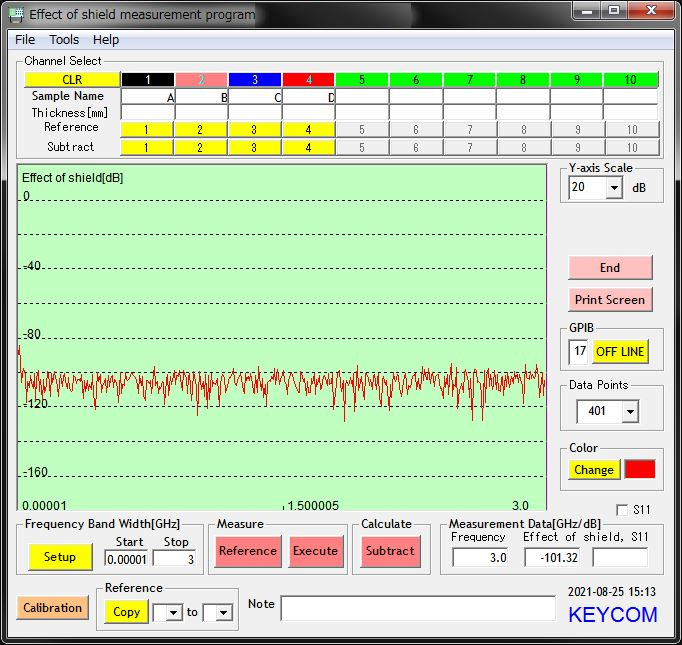

数据示例

测试夹具:S-39D-ES7, 动态范围

订购信息(请告知我方型号、零件号以及其他需求)

产品名称 零件号 詳細
射频屏蔽效应测量套件 S-152D-ES7 12~800MHz用 ( ASTM ES7)
射频屏蔽效应测量套件 S-39D-D4935 45M~3GHz用 (ASTM D4935)
射频屏蔽效应测量套件(附加套件) S-39D-ES7 Add-on 10kHz~3GHz用 (ASTM ES7)
射频屏蔽效应测量套件 S-GPC7 500M~18GHz用 (ASTM D4935, ASTM ES7)
39D样件打孔工具 C39D-D4935 用于D4935
39D样件打孔工具 C39D-ES7 用于ES7
GPC7样件打孔工具 CGPC7-D4935 用于D4935
GPC7样件打孔工具 CGPC7-ES7 用于ES7
测量软件 DMP-11
GPIB连接线缆 GP-01
WIndows PC Windows PC

出货时捆包尺寸

测量套件 大约尺寸和重量(有变化的可能性)
S-39D 一套 W600×D300×H400mm  10kg
S-GPC7 一套 W380×D320×H280mm  3kg
