传播延迟方式 截断法 共面线法
相对介电常数,介电损耗正切(εr'/tanδ)测量设备・系统

Model No. dps07002010619-24
特性

dps07002010619-24 此设备/系统是用于在500MHz至65GHz的频率下测量和测量液体和粉末的ε,ε,tan和δ。进行测量以使液体覆盖共面线的厚度约为0.2毫米,此外,该系统通过结合共面线电磁场模拟软件与液体形成共面线。从电介质的有效相对介电常数和有效tanδ引入液体r和tanδ,并评估εr和tanδ的电压依赖性。

它由使用传输线的截断法组成,并具有以下功能。

  • 与探测法相比,减少了因分支引起的不明的损耗
  • 改善了特性阻抗的均匀性
  • 提高准确性
  • 简化测量

  • 设计和制造该电路,以便在填充样品的情况下,特性阻抗变为50'/Ω。

    若您对我们的产品感兴趣,请您通过E-mail(info@keycom.co.jp)或电话随时联系,我们的销售人员(中国人)将尽快给您回复。

    规格

    测试频率 500M~65GHz

    订购信息(请告知我方型号、零件号以及其他需求)

    截断法 测量套件(1套) 连接器,用于校准的传输线,用于测量的传输线 CBC-05
    带连接器的同轴线缆  500mm (2条) 40GHz同轴线缆 1m (2条) CM06D-APC2.9(m)APC2.9(m)-0500
    带V(m)连接器的65GHz同轴线缆500mm CM03G-V(m)V(m)-0500
    支架(1套)   KM-02

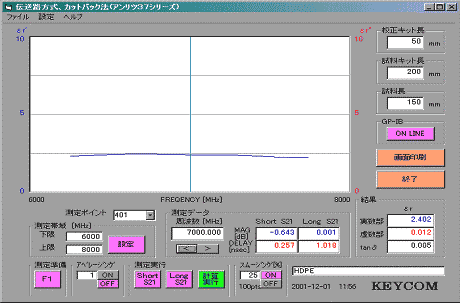

    截断法测量套件(1套) 共面线型截断法程序 DMP-15
    矢量网络分析仪   若您没有,我方将安排。如果您有任何需要的型号,请告与我方联系。
    Windows PC 和打印机
    GPIB线缆   GP-01

    配置

    配置1
    偏差可以通过偏置T应用于样本。
    输入共面线参数并设置条件
  • 导体之间的间隙
  • 基板介电厚度
  • 导体厚度
  • 样品厚度
  •
    配置2
