雷达截面(RCS)测量系统/雷达截面(RCS)评估系统

Model No. XRC
特性
KEYCOM利用自身拥有的毫米波及微波系统开发能力来开发雷达以及雷达测试系统。
我们还拥有各种能测试标准的雷达目标,比如飞机,船舶和汽车的雷达截面(RCS)的测试系统。

请参考:雷达系统/毫米波雷达开发・制造/微波雷达开发・制造
请参考:雷达测试系统/雷达评估系统/雷达测试系统(毫米波・微波)

1. 雷达截面(RCS)测试系统/雷达截面(RCS)评估系统

  成像雷达[RCS05]   接近类型RCS测试系统[RAT08]


网上目录⇒ http://www.keycom.co.jp/jproducts/rcs/rcs05/page.html

◇RCS(雷达横截面)的测试

- 车载雷达能对被检测对象进行大致的影像跟踪
◇对入侵者和移动物体进行监视(可三百六十度广域监控)
◇水平仪
◇流动物体的流动解析

  网上目录⇒ http://www.keycom.co.jp/jproducts/rat/rat08/page.html

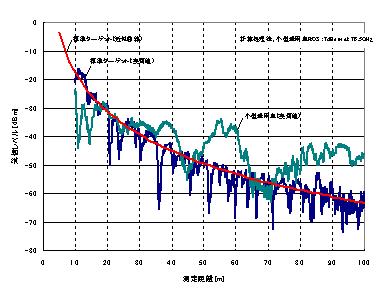

KEYCOM拥有许多可以有效地测量和评估来自汽车,飞机,自行车,人员等雷达目标的反射强度以及雷达截面(RCS)的系统。 在成像型RCS测试系统中,来自目标各部分的反射强度是以颜色区分,并以二维或三维方式显示,以便于理解的方式提供整个目标的图像以及强弱部分,能够实实在在的把握。

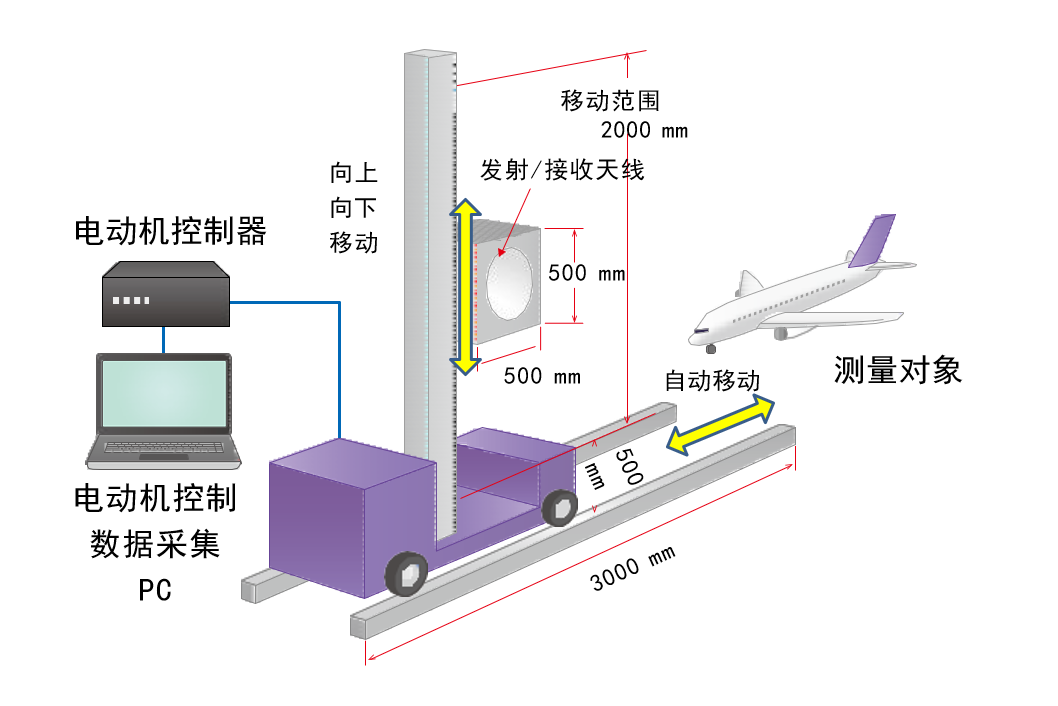

  RCS成像评估系统 RAT06[RAT06]   圆柱近场远视雷达截面(RCS)测量系统[RCS03]
  网上目录⇒ http://www.keycom.co.jp/jproducts/rat/rat06/page.html

通过观察飞机等无线电波的反射分布状况,能有助于改善电波吸收材料甚至飞机的形状。
一方面,通过综合考虑反射波的相位,可以计算机体的一部分甚至整个机体的RCS。

  网上目录⇒ http://www.keycom.co.jp/jproducts/rcs/rcs03/page.html

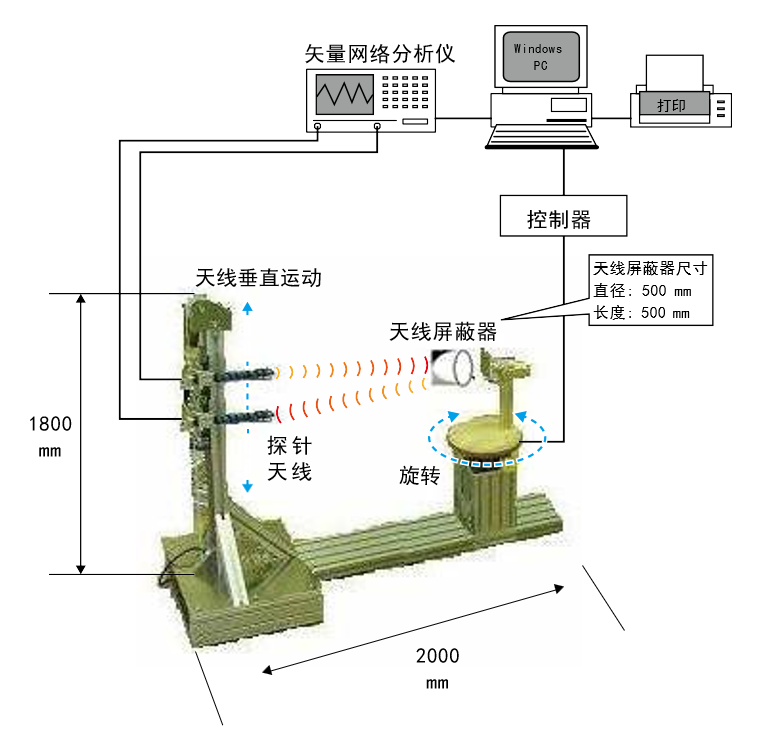

结合两个探测天线的垂直运动和待测物体的旋转运动,近场测量以圆柱形进行,可将测量结果转换为远场。

  紧凑型近场远距离转换单/双基RCS(雷达反射截面)测量系统-01 [RCS01]   紧缩场近远场变换RCS测量系统-02 [RCS02]
  网上目录⇒ http://www.keycom.co.jp/jproducts/rcs/rcs01/page.html

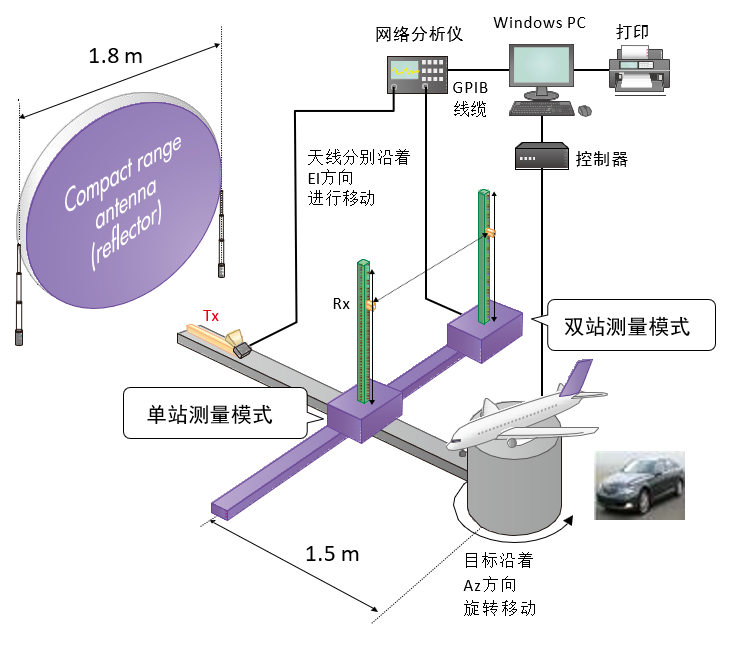

・使用小型化的平面波传输功能,并且使用安装在可在EI方向移动的桅杆上的测量天线接收近场信号。
・目标向Az方向旋转,能全方位测量目标。
・当将接收天线设置在紧凑型天线的整体中心,单体测量放在一边时,可以进行双基测试。
・接收到的数据,可以执行数学远场处理,并且可以评估RCS和图像。
・通过使用卡塞格伦天线等,不仅能测试单基同时也能测量双基RCS。

  网上目录⇒ http://www.keycom.co.jp/jproducts/rcs/rcs02/page.html

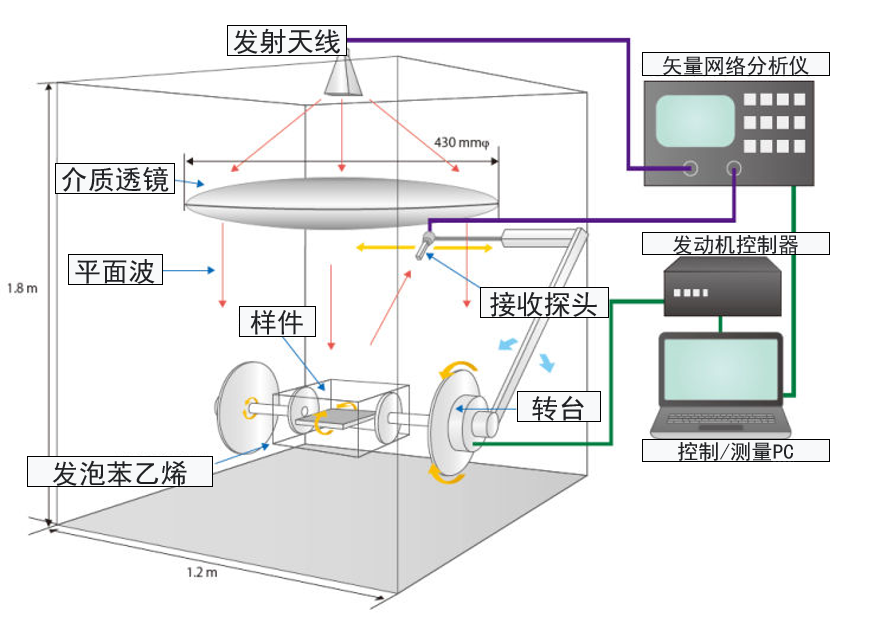

用平面波对旋转的测量物体进行照射,以想要的角度接受物体的反射波。然后进行近远场变换来计算RCS。
  76.5GHz 准远场测试系统[RCS04]
  网上目录⇒ http://www.keycom.co.jp/jproducts/rcs/rcs04/page.html

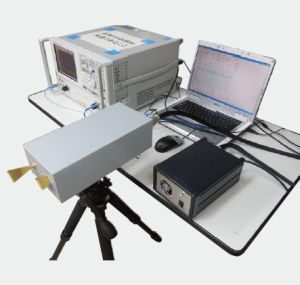

这是一个能简单测试76.5 GHz RCS(雷达截面)的系统。 参考RCS数值已知的角落反射器,通过目标的dBm值可以计算出RCS值。 通过与旋转台联动,可以在任意角度范围内旋转目标并加以测试。


2.雷达截面(RCS)测量系统/雷达截面(RCS)评估系统及评估用夹具

  76GHz频段基本雷达 [PAR02]   雷达标准目标(球体·三角形针/角落反射器)[RES02]
  网上目录⇒ http://www.keycom.co.jp/jproducts/par/par02/page.html

1. 使用介质透镜天线,天线指向角可从全角10°连续变化到2°。
2. 使用对数放大器来高精度测量接收电平,将其转换为直流电压并输出。
3. 距离精度可高达±15厘米。
4. 由于这是一种特定的低功耗设备,因此无线电许可证或专业资格是不需要的。

  网上目录⇒ http://www.keycom.co.jp/jproducts/res/res02/page.html

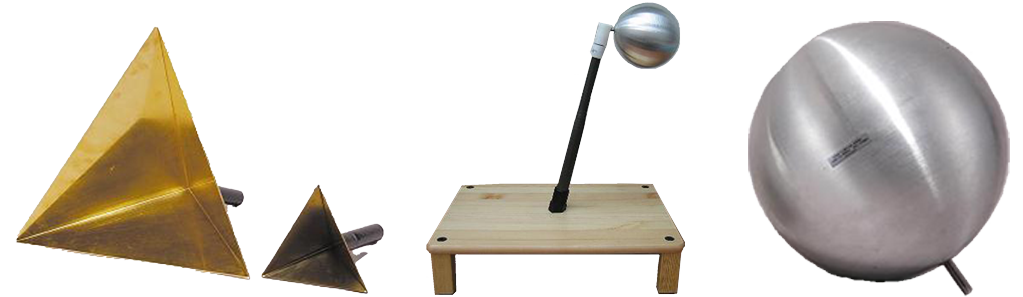

■球型
无方向性,极易处理


■三棱锥型(角落反射器)
指向性广泛
可选配激光指示器
  硅胶模型(硅胶模型) [EMA06]
  网上目录⇒ http://www.keycom.co.jp/jproducts/ema/ema06/page.html

防撞雷达的行走测试(行走测试,实际行走测试),手机相对吸收率(SAR)测试,可穿戴式通信实验等人体模型。电气常数以IEEE 1528为基准。
○可以做到仅仅分离皮肤。 敬请垂询。
○极易加工空穴。


3.RCS模拟软件

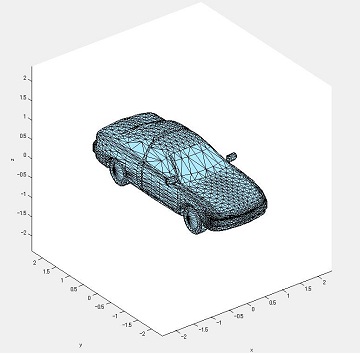

  RCS模拟软件(高精度电磁波计算系统:ACES) [SFW03]
  网上目录⇒ http://www.keycom.co.jp/jproducts/sfw/sfw03/page.html

无线电应用系统目前已被纳入各个领域。
其中,电磁波的散射不可能直接看到,因而模拟技术成为过去的热门领域。
有关电磁波的散射评估大致分为;
①依据行列方程式的数值解答方法(低频解法)
②当目标物体的电气长度较大时的有效的高频解法。
高频解决方案具有超过50年的悠久历史,并且为了提高近似精度为目的而提出了各种方法。
在该ACES中,我们采用的是基于在无线电波照射在物体上时流动的高频电磁电流来评估散射场的物理 -
光学衍射理论(PTD)
