圆柱形近至远场传输雷达雷达截面积(RCS)测量系统

Model No. RCS03
特性
此系统通过将两个探针天线的垂直移动和测量对象的转动移动相结合,在圆柱方向进行近场测量,然后测量结果变换成远场数据。

特点

·样件的整个周长的RCS通过接收圆柱方向扫描进行测量。
·分析和显示的内容丰富。

配置 / 零件号

产品名称 零件号 规格
圆柱方向扫描仪/控制器 CYLSCAN-002

扫描系统: 圆柱扫描
扫描范围: 垂直放向 1800mm
       水平方向 360°旋转
位置精度: 垂直方向 1800mm
       水平方向 0.1°
外部尺寸(mm):
  扫描仪单元 1050 x 1800 x 2000
  控制器单元 430 x 220 x 280

天线
(含同轴波导转换器的喇叭天线和探针天线)


AK430 ( 1.7 - 2.6 GHz)
AK284 ( 2.6 - 3.95GHz)
AK187 ( 3.95- 5.85GHz)
AK137 ( 5.85- 8.2 GHz)
AK 90 ( 8.2 -12.4GHz)
AK 62 (12.4 -18  GHz)
AK 42 (18  -26.5GHz)   2本


用于测量的同轴线缆 CM06B-APC2.9(m)APC2.9(m)-3m 2件
GPIB连接线缆 GP-01             1件
测量与近至远场变换软件 DMP-02120233-04

分析項目: 近场,孔径分布, 变换至远场


应准备以下部件
・矢量网络分析仪
・Windows PC RAM 1GB以上、CPU : Pentium4 3.0GHz以上、OS : Microsoft Windows XP SP3以上

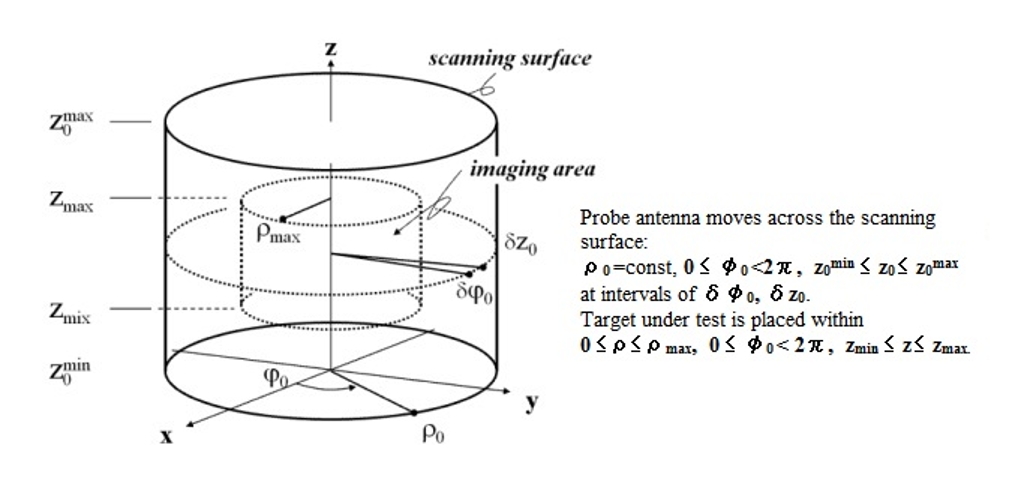

圆柱方向扫描原理(概述)

概要
在测量和评估雷达截面积(RCS)散射方向图是,其特性通常在远场获得。测量通常在暗室中进行,以减少多余的反射波,但有时会因为目标尺寸或测量频率而随着远场变化。假设一个转换算法扩展至圆柱方向的扫描,用于改进散射中心在圆周扫描中偏离的非对称目标。
假设一个转换算法扩展至圆柱方向的扫描,用于改进散射中心在圆周扫描中偏离的非对称目标。当目标沿着围绕在目标(被测件)的表面进行扫描时,即使目标在垂直于圆周方向的尺寸很大,但仍可估计RCS值。
此转换算法的要点在于将雷达反射率分布函数进行定位,从而使小型完美的球形导体以三角函数结束。

远场RCS变换


雷达反射率分布

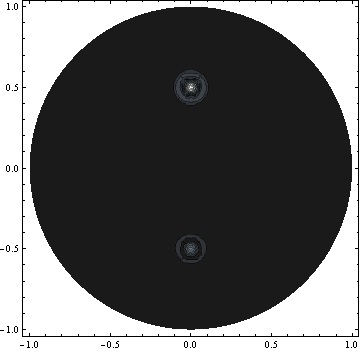

以上显示了不同雷达的两个小型导电球的反射率图像。。左边的图像显示了在频率步进δf = 200 MHz,方位角步进δφ0 = 18°且z = 0时雷达反射率在内表面的分布。

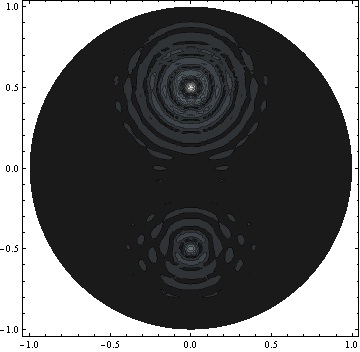

右边的图像则显示了在频率步进δf = 50 MHz,方位角步进δφ0 = 3°时的情况。在左边的图像中截取了比最大值Ψ(x,y)高35%的区域。

雷达反射率分布

远场RCS变换

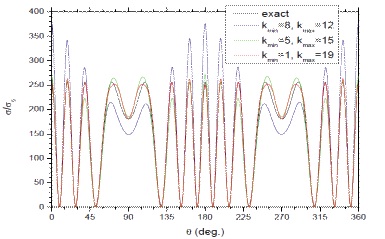

导电球放置在水平面上,以采样率δε测得两种结果差别,并与理论精确解进行比较。
不同雷达的两个导电球远场RCS变换

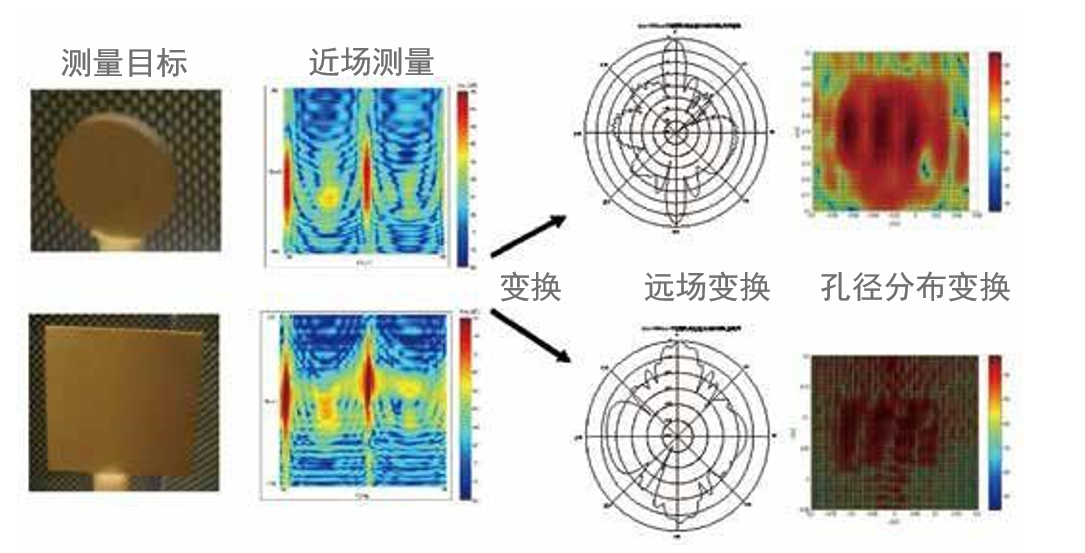

测量示例
