300GHz~1μHz(超高频/毫米波/微波/UHF/VHF/超低频)的KEYCOM
可根据要求进行少量的设计・生产・测试。敬请垂询。

雷达系统/毫米波雷达的开发・制造/微波雷达的开发・制造

Model No. XRD
特性
KEYCOM拥有高度的毫米波・微波系统的开发能力,已经开发了各种雷达。
我们拥有评估雷达距离的精度以及功率等的雷达测试系统(RTS)、雷达安装位置调整的雷达校准系统(RAS)、以及标准雷达目标及雷达的标的、比如飞机、船舶和汽车等的雷达截面积(RCS)可高精度测试的各种相关系统,包括新产品的合成孔径雷达。


请参考: 雷达测试系统/雷达评估系统/雷达测试系统(毫米波・微波)
请参考: 雷达截面积(RCS)测试(观测・评估)系统

1. 雷达系统的开发・制造

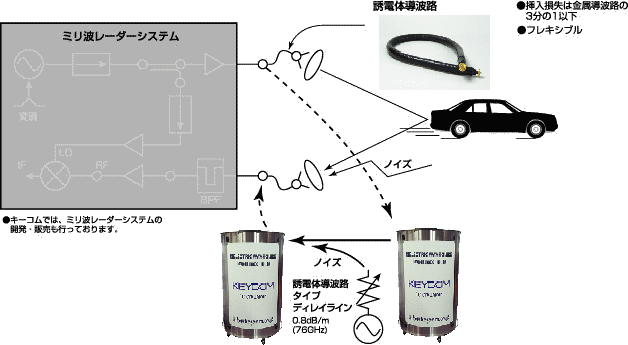

  1. 1 雷达系统的开发・制造 MRS01   1. 2 雷达标准目标(球・三角锥/角落反射器)RES02
  网上目录⇒ http://www.keycom.co.jp/jproducts/mrs/mrs1/page.html

◊ 可根据目的不同从1台开始为您订制频率不同的各种雷达以及雷达系统、高度计等。
◊ 由高频技术设计专家、使用KEYCOM集20年经验凝聚的解析仪器进行设计。用原样或高性能3维电磁场分析仪器进行验证。
◊ KEYCOM在车载雷达以外、还开发94GHz雷达・FMCW类型气象雷达・76GHz带宽基准雷达・脉冲多普勒雷达・24GHz边缘雷达・飞机用相控阵雷达等的各种毫米波・微波雷达等。
  网上目录⇒ http://www.keycom.co.jp/jproducts/res/res02/page.html

■球型
无特定方向性、操作简便

■三角三面体(角反射器)
具广范围方向性
附可选激光指示器

2. 各种雷达

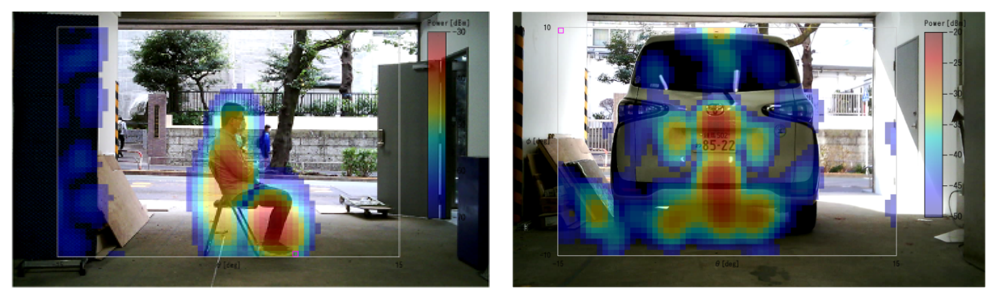

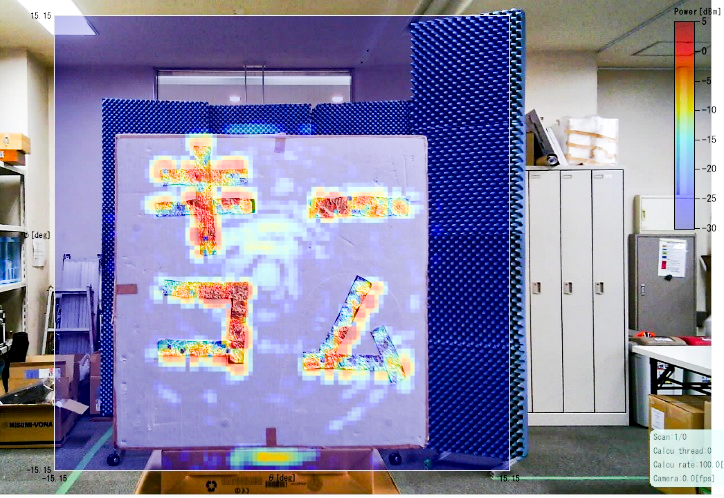

  2. 1 成像雷达 RCS05   2. 2 车载雷达(开发用)RDC01
  网上目录⇒ http://www.keycom.co.jp/jproducts/rcs/rcs05/page.html

RCS(雷达横截面)的测试
- 车载雷达能实时对物体进行实时成像

◊ 监视入侵者、以动物(可360°调控)
◊ 水平仪
◊ 液体的流动解析
  网上目录⇒ http://www.keycom.co.jp/jproducts/rdc/rdc01/page.html

◊ KEYCOM开发・制作各种类型的车载雷达。
◊ 频率能从76GHz或24GHz、方式从FMCW或脉冲雷达中选择。
◊ 自定义数据可以根据系统输出,我们将根据客户的要求规格制造
◊ 特定的小功率机器不需要许可证。
  2. 3 校对用76-81GHz高精度FMCW雷达 RDC02   2. 4 区域监控雷达系列 RDE
  网上目录⇒ http://www.keycom.co.jp/jproducts/rdc/rdc02/page.html

该装置是一台拥有76.5GHz 频带宽度1GHz 和79GHz 频带宽度4GHz 的FMCW雷达,能够高精度地测量距离、相对速度、信号级别.由于是功率很小的机器,不需要许可证。

● 研究开发用的标准雷达
● 76.5GHz/79GHz FMCW雷达
● 与波形分析装置结合,能够校对车载雷达
● 500MHz/1GHz/2GHz/4GHz等频带宽度之间能够转换
● IQ接收信号,能够保存原始数据
● 用50MHz高密度采集和保存数据

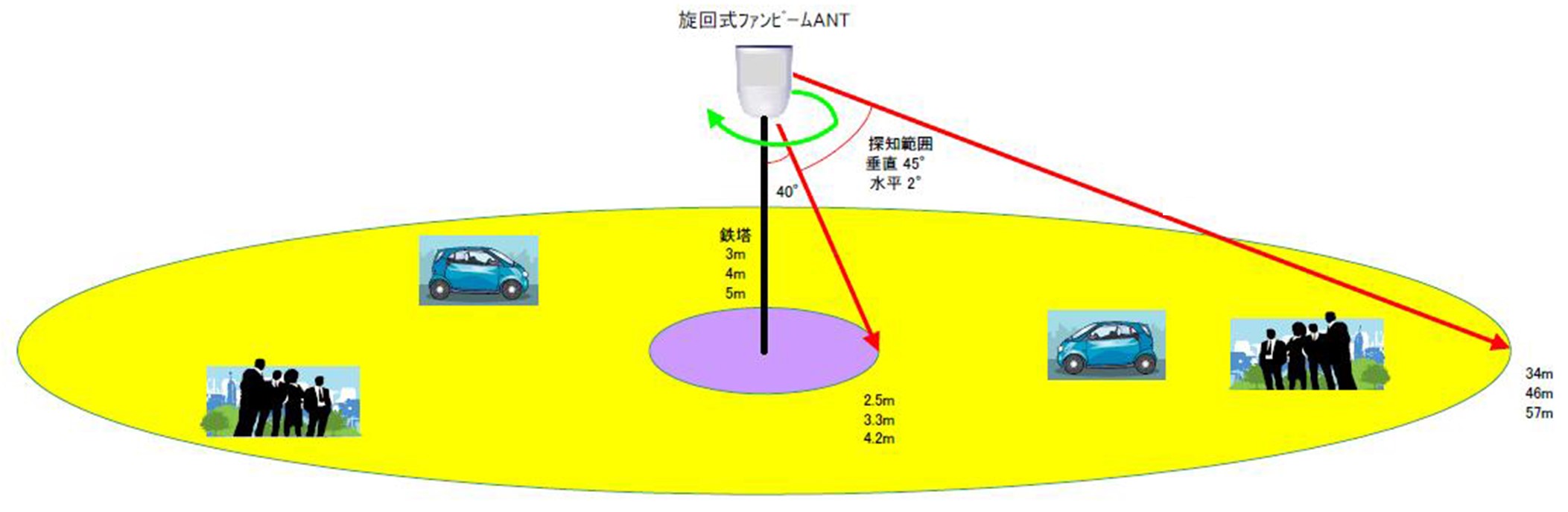

  网上目录⇒ http://www.keycom.co.jp/jproducts/rde/page.html

◊ KEYCOM开发・制作各种区域监控雷达。
◊ 频率从60GHz或24GHz、方式从FMCW或脉冲雷达中选择。
◊ 自定义数据可以根据系统输出,我们将根据客户的要求规格制造
◊ 特定的小功率机器不需要许可证。

3.合成开口雷达

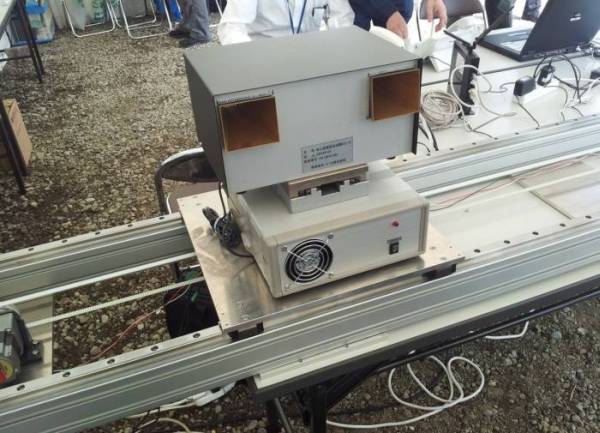

  3. 1 合成开口雷达(灾害预警、细微变位长距离观测系统、FM-CW方式)RAD01
  网上目录⇒ http://www.keycom.co.jp/jproducts/rad/rad01/page.html

能对决堤、滚石预警、隧道塌方、山体崩溃、滑坡等进行24小时监控的高性能开口合成雷达。
被监控对象的0.1mm移动都能激发预警功能。
日本国内承接维护业务。


4. FMCW雷达

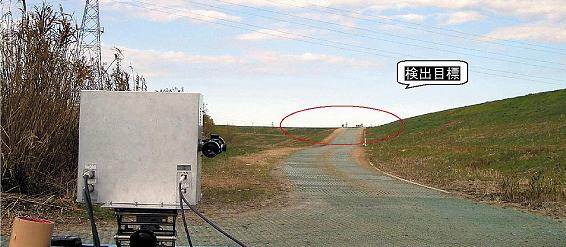

  合成开口雷达(灾害预警、细微变位长距离观测系统、FM-CW方式)RAD01   4. 2 FMCW雷达收发信部分 PBR71
  网上目录⇒ http://www.keycom.co.jp/jproducts/rad/rad01/page.html

能对决堤、滚石预警、隧道塌方、山体崩溃、滑坡等进行24小时监控的高性能开口合成雷达。
被监控对象的0.1mm移动都能激发预警功能。
日本国内承接维护业务。
  网上目录⇒ http://www.keycom.co.jp/jproducts/pbr/pbr71/page.html

根据要求、目的研发・制造各频率的雷达

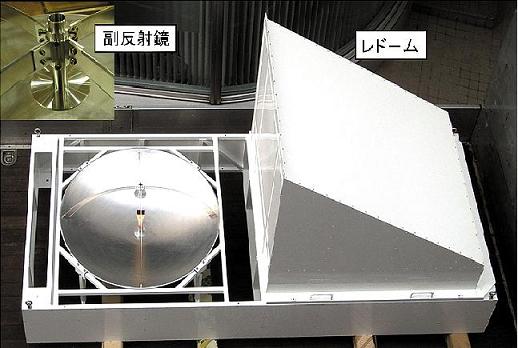

  4. 3 FMCW气象雷达 空中线部 PBR72   4. 4 94GHz FMCW气象雷达 RAD76
  网上目录⇒ http://www.keycom.co.jp/jproducts/pbr/pbr72/page.html

1.1. 由于反射镜安装在平面框架上,所以发送和接收的方向性一致。
2.由于发射天线和接收天线是分开的,因此可以对发射和接收进行有效隔离。
3.由于天线罩部分是斜面,因此雪不会堆积。
4.天线罩的拆卸非常简便。

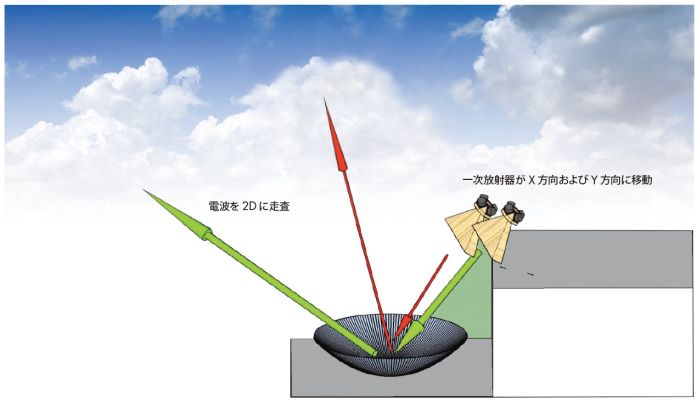

  网上目录⇒ http://www.keycom.co.jp/jproducts/rad/rad76/page.html

94GHz带宽气象雷达。可观测云的形成状况。FMCW系统即使在低功率下也能实现高灵敏度。 它可以用金字塔型,扇型,固定梁观察。

5. 脉冲雷达

  5. 1 76GHz带宽基准雷达 PAR02   5. 2 脉冲多普勒雷达(脉冲多普勒雷达)PAR73
  网上目录⇒ http://www.keycom.co.jp/jproducts/par/par02/page.html

1. 1. 通过介质透镜天线,天线指向角可以从全角10°连续变换到2°。
2. 使用对数放大器,可高精度测试接收水平、将其转换为直流电压并输出。
3. 距离精度为±15cm的高精度。
4. 特定的小功率机器不需要许可证。
  网上目录⇒ http://www.keycom.co.jp/jproducts/par/par73/page.html

1.1.特定的小功率机器不需要许可证。

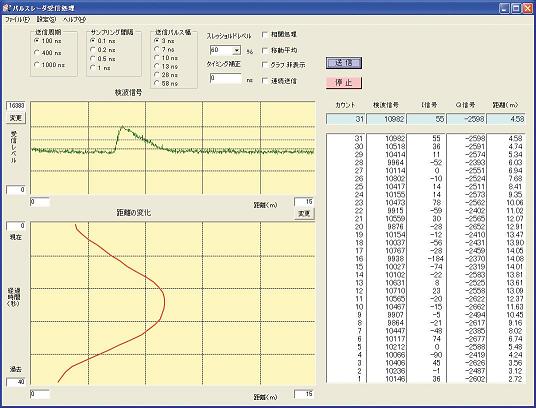

2.2.可以准实时显示接收波。
3.3.因为接收到的信号可以以CSV格式输入到电脑中,所以可以详细分析数据。

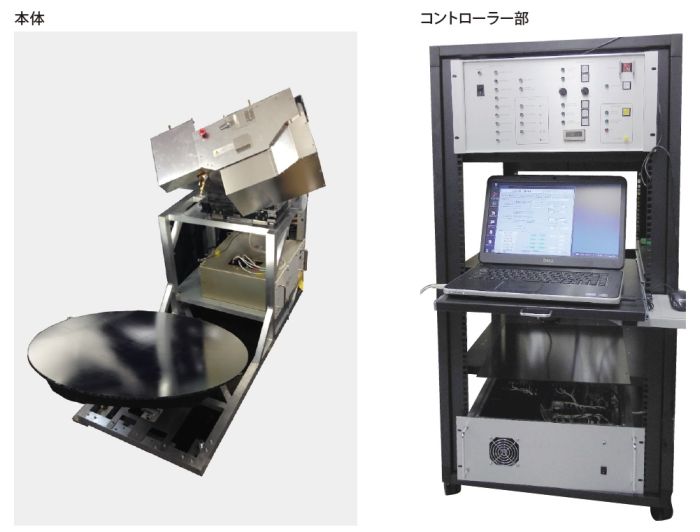

  5. 3 24 GHz边缘雷达(脉冲雷达)PAR01   5.4 94 GHz脉冲高灵敏度气象雷达 RAD75
  网上目录⇒ http://www.keycom.co.jp/jproducts/par/par01/page.html

1.由于反射镜安装在平面框架上,所以发送和接收的方向性一致。
2.由于发射天线和接收天线是分开的,因此可以对发射和接收进行有效隔离。
3.由于天线罩部分是斜面,因此雪不会堆积。
4.天线罩的拆卸非常简便。
  网上目录⇒ http://www.keycom.co.jp/jproducts/rad/rad75/page.html

1. EarthCARE(地球云,气溶胶和辐射探测器)卫星搭载云雷达
2.验证用(配备EarthCARE卫星的雷达可进行10 dB的高灵敏观测)
3. 一种能穿透光比较难穿透的烟雾和烟雾的毫米波(94 GHz频段)气象雷达
4. 低时间旁瓣
5. 被德国信息与通信研究机构采纳的系统

6. 相控阵雷达

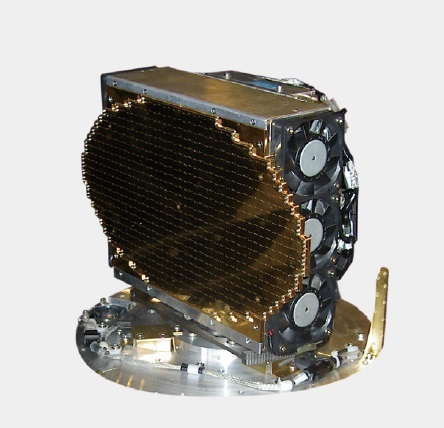

  6. 1 相控阵雷达 RAD74   6. 2 94GHz相控阵气象雷达接收机RAD73
  网上目录⇒ http://www.keycom.co.jp/jproducts/rad/rad74/page.html

方向以机械方式扫描,海拔仪电子方式进行扫描。
天线是裂缝天线类型。

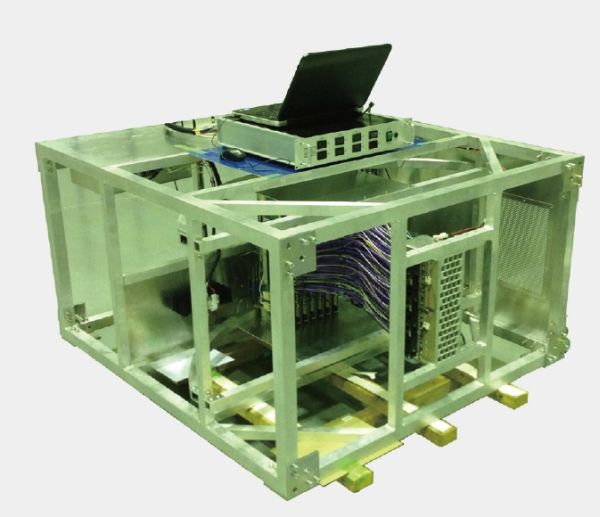

  网上目录⇒ http://www.keycom.co.jp/jproducts/rad/rad73/page.html

1. EarthCARE(地球云,气溶胶和辐射探测器)卫星搭载云雷达(验证用)
2. 构成可变换的阵列天线(交错排列等)
3. 毫米波(94GHz带宽)气象雷达的相控阵接收机
4. 通过改变配置可以在电子扫描方向上抑制栅瓣
5. 由于每个RF接收模块能高收效和相位匹配,因此各个RF模块都没有移相器,而每个扇形波束(线性阵列)都附有一个移相器

7. 鸟类观测雷达

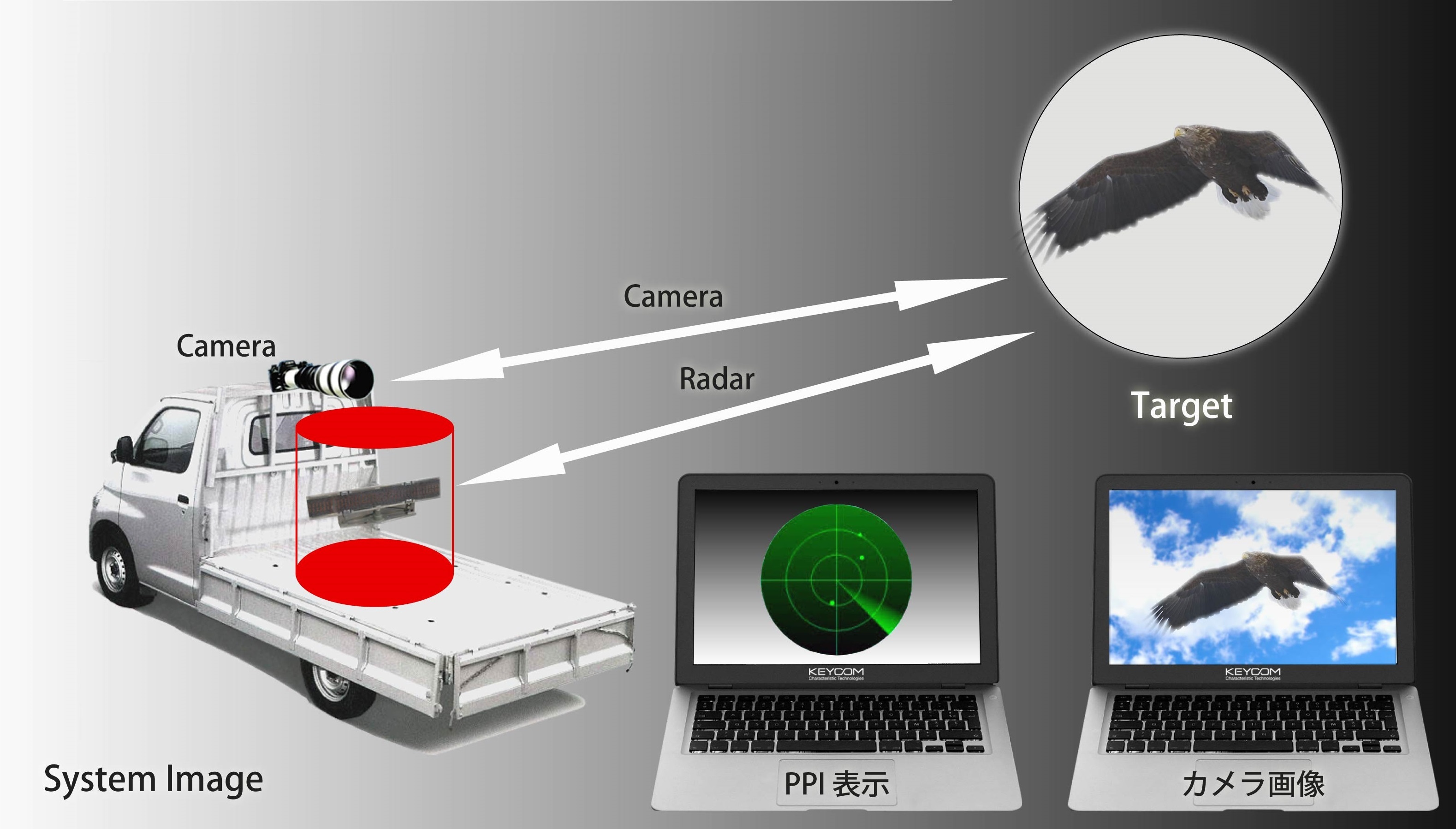

  7. 1 鸟类观测雷达 RAD80
  网上目录⇒ http://www.keycom.co.jp/jproducts/rad/rad80/page.html

为了从根本上解决在风力发电事业中存在珍稀鸟类等的严重袭击事故,我们捕捉了鸟类的飞行坐标,飞行速度,方向,掌握了鸟类的飞行模式,以此开发了相应的雷达技术并获得了实证。
