成像雷达(高精度类型)

Model No. RCS11
特性

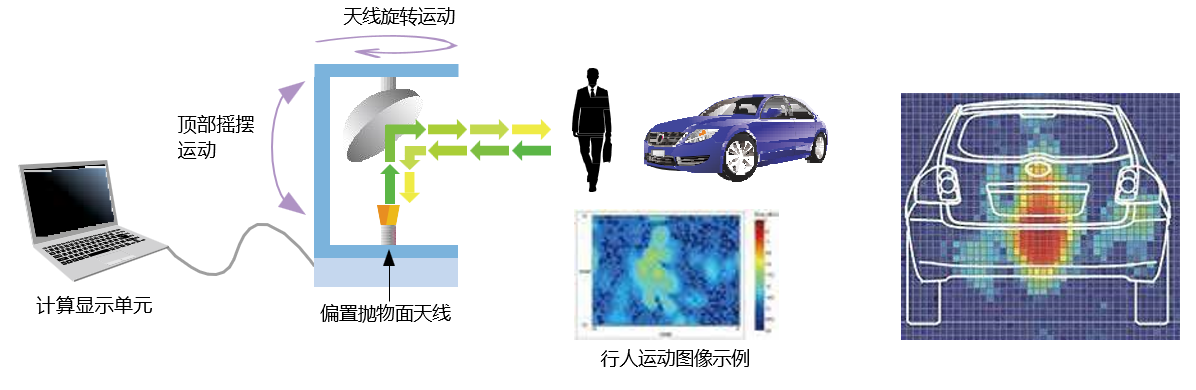

毫米波从雷达对目标进行精细照射,其反射(RCS)以三维形式成像,可以实时清晰可见。

该FMCW模型与之前的款式(RCS05)相比,灵敏度提高了20dB以上,可以实现更细致的成像。

此外,通过选配的摄像头,可以将实际图像和可视化雷达图像进行叠加分析。

构成

主单元 1set
电压 12VDC(± 10%)、5A 以下(带AC适配器)
外形尺寸(H x W x D) 215 x 232 x 211mm(不含凸起部分)
重量 5kg
运算显示软件 1set

主要用途

・测量RCS
・实时对目标成像(例如:监视入侵者)
・物位计(例:贮藏库的贮储品的成像)

规格


項目
内容
频率 76.5GHz
发送功率 +10dBm以下
尺寸 215 x 232 x 211mm(不含突起部分)
雷达类型 FMCW雷达
水平探测角度 33°
水平角度步进 0.5°
角度分辨率
垂直探测角度 20° 10°
垂直角度步进 0.5° 0.5° 0.5°
-
画面刷新时间 0.9秒 4秒 0.8秒 2秒 0.7秒 0.1秒
灵敏度(RCS10dBsm) 150m
距离角度 15cm
距离分辨能 1m
显示 ・图像
・对象物体或选择部分的RCS
記録 ・二维数据
・三位数据
※画面刷新时间为大概数据

选购介绍

概述

可以选购除了高速、抗震装置外,还可以选购内置照相机,用于将雷达成像图像和照相机图像重叠分析。

选购项目
内容
RCS11 OP-K 高速化功能
RCS11 OP-T 抗震装置
RCS11 OP-C 内置照相机(带雷达成像图像和照相机拍摄的图像重叠显示软件)
其他选购 ・水平仪・三脚架台 ・三脚架

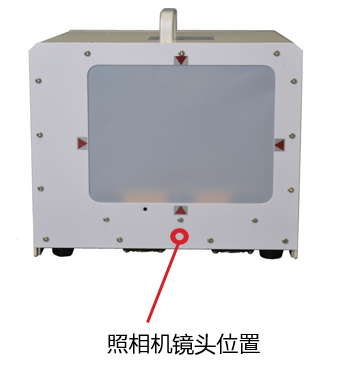

内置照相机(Model No. RCS11 OP-C)

写真 拍摄目标,与雷达的成像图像重叠对比。
可以更直观的看出从目标的哪个部分反射电波。



分辨率 1280×默认值
OS Windows 10
接口 USB2.0

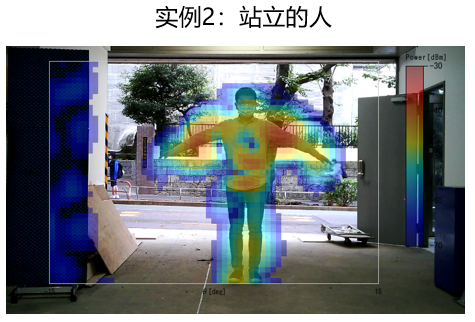

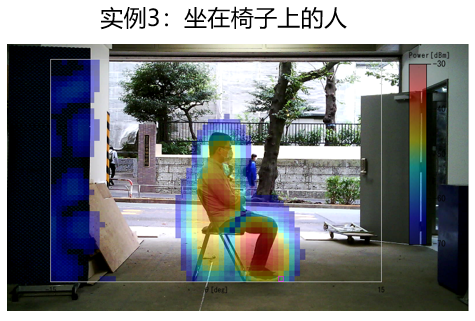

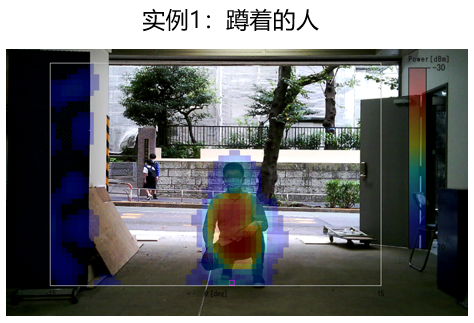

拍摄实例

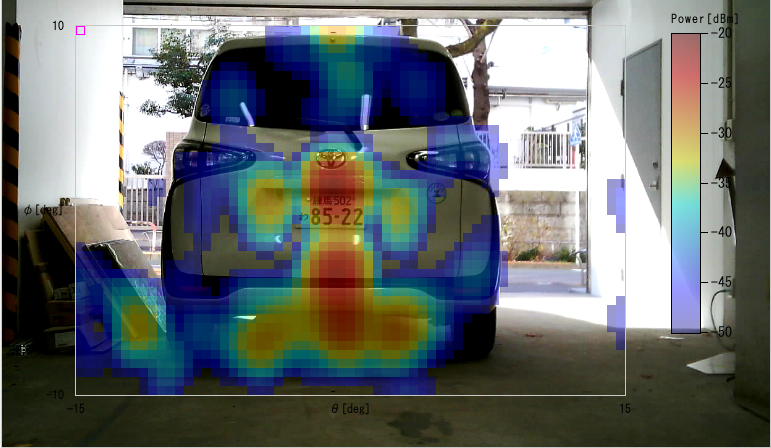

汽车

订购信息

请通过e-mail或电话将您的任何问题和需求告知我方。 我方的销售代表回答您的问题并向您推荐合适的系统。
