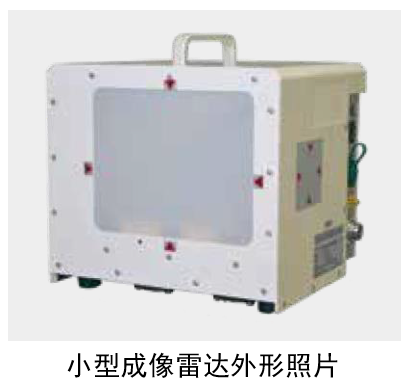

成像雷达

Model No. RCS05
特性

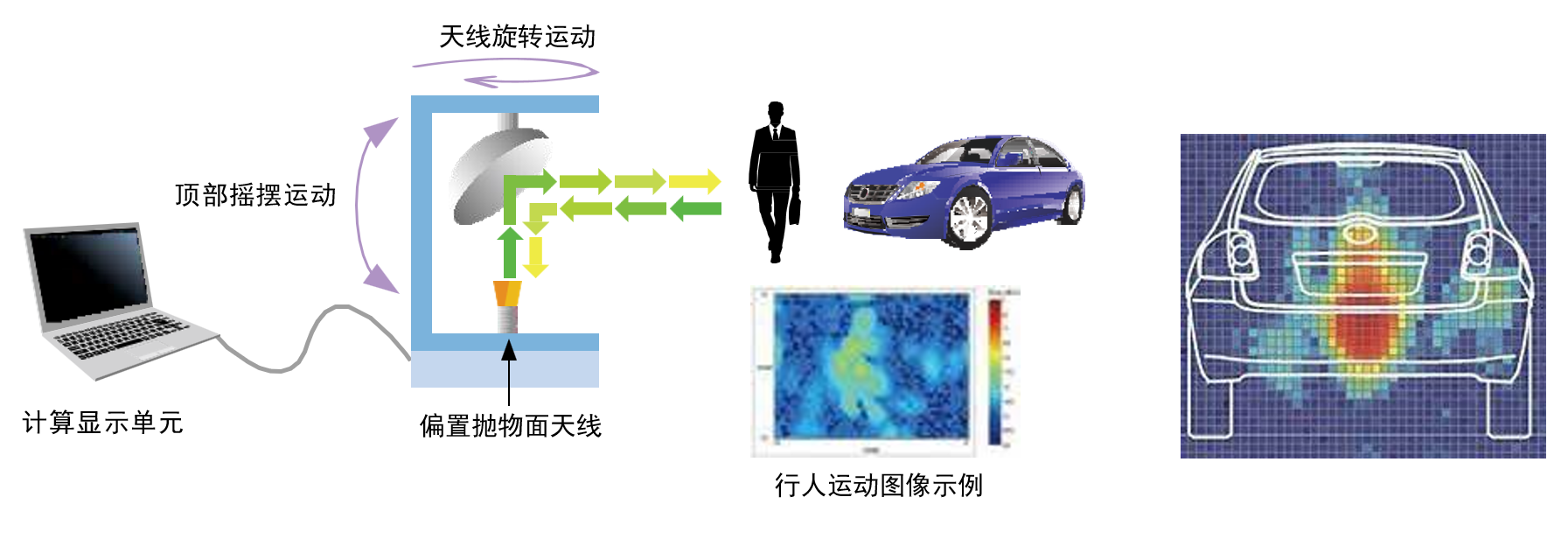

目标的RCS可以在三维方向进行实时观测。 您可使用它在火灾或雾天环境下透过火焰或雾气搜索人,或者用于汽车雷达的开发,以及许多其他目的。

用途

配置

主单元 1套
电压 12 VDC (±10%), 5 A 或更小,含AC适配器
外部尺寸(高×宽×深) 215×232×211(mm)
重量 5kg
计算显示软件 1套

计算显示单元 (PC,2GB)不包含在其中。


规格

型号:频率 RCS05-76.5G : 76.5GHz, RCS05-79G : 79GHz
发射输出 +10dBm 以下
雷达系统 脉冲雷达
水平探测角度 33°
水平角度步进 0.5°
角度分辨率
灵敏度(RCS10dBsm) 50m
距离精度 15cm
距离分辨率 1m
显示 • 图像
• 目标或周围部分的RCS
• 沿着距离方向特定部分的信号密度
记录 • 二维数据 (在屏幕刷新时获得)
• 三维数据 (需要硬盘。需要十倍于获得二维数据所需要的时间。)
输出 • 用于与相机同步的时钟输出 (用于同时获得雷达图像和摄像头图像。)
垂直探测角度20°
垂直角度步进 2° 屏幕刷新时间 0.9秒
垂直角度步进0.5° 屏幕刷新时间 4秒
垂直探测角度10°
垂直角度步进 1° 屏幕刷新时间 0.8秒
垂直角度步进0.5° 屏幕刷新时间 2秒
垂直探测角度5°
垂直角度步进 0.5° 屏幕刷新时间 0.7秒
垂直探测角度0°
屏幕刷新时间 0.1秒


Option
1) 水平测量仪
2) 三脚架安装底座
3) 三脚架

订购信息

请通过邮件(info@keycom.co.jp)或电话((+81 -3-5950-3101)将您的任何问题和需求告知我方。我方的销售代表会回答您的问题并向您推荐合适的系统。
