毫米波・微波部件

Model No. XMM
特性
KEYCOM可根据您的要求为您定制以下器具。
1. 増幅器  2. 振荡器  3. 滤波器 4. 混频器 5. T型偏置器 6. 开关 7. 延迟线(延迟器), 移相器 8. 直流切割 9. 隔离器 10. 循环器 11. 检测器 12. 分频器  13. 衰减器 14. 波导电路 15. 准光学电路

1. 増幅器

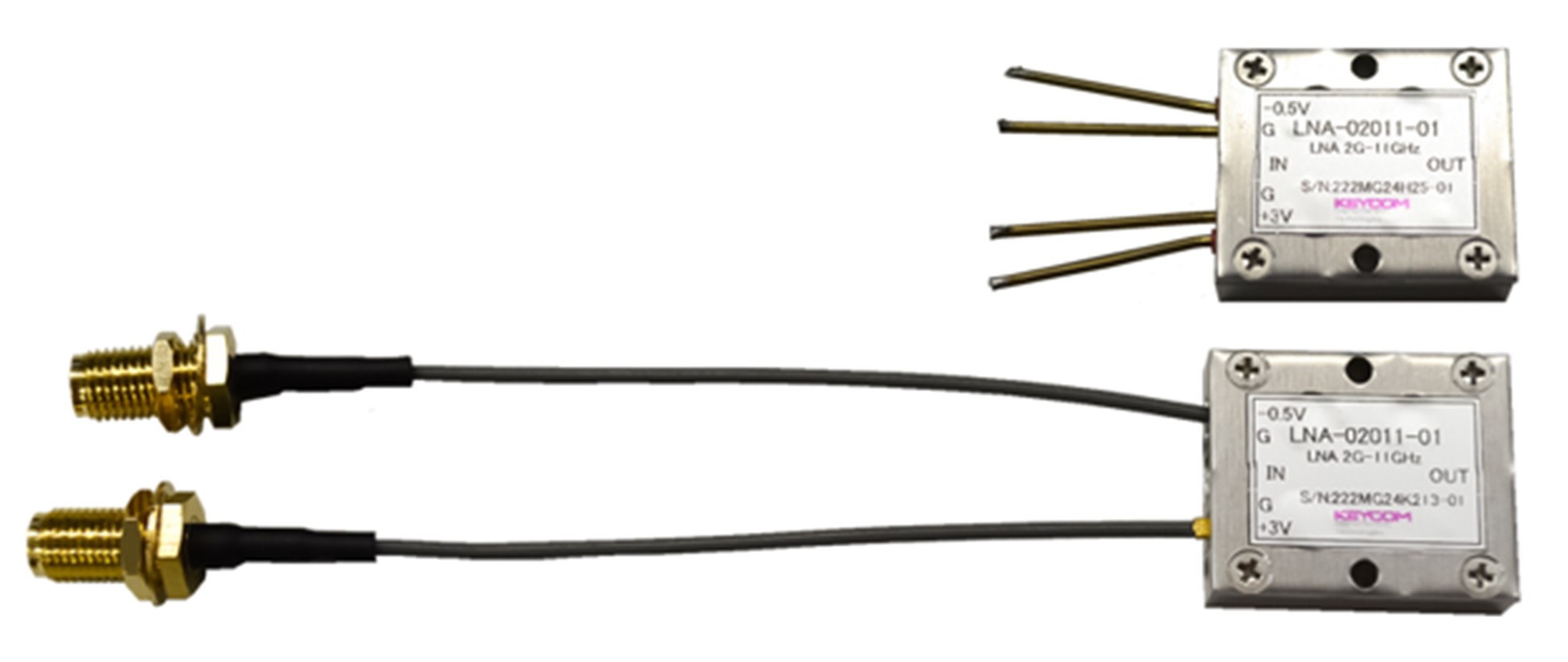

  1. 1 低噪音功放器(冷却型) [UPJ05]

1. 2 低噪音功放器(常温型) [amp46]

  网上目录⇒ http://www.keycom.co.jp/jproducts/upj/upj5/page.html

冷却用的超低噪音功放器。
无需考虑排放废气、具有超低NF的特长。
用于手机基站,无源雷达头放大器等接收设备。
  网上目录⇒ http://www.keycom.co.jp/jproducts/amp/amp46/page.html

常温用的超低噪音功放器。
以广带宽低噪音,低功耗为特长。
  1.3 内输出功放器  [amp07]   1.4 低噪音功放器(常温型) [amp46]
  网上目录⇒ http://www.keycom.co.jp/jproducts/amp/amp07/page.html

・宽幅
・操作简便
・内设保护回路
  网上目录⇒ http://www.keycom.co.jp/jproducts/amp/amp06/page.html

・20W 输出功率系列
・操作简便
・内设保护回路
  1.5 脉冲放大器 [amp02]   1.6 DC-440 MHz 90dB对数功放器 [amp47]
  网上目录⇒ http://www.keycom.co.jp/jproducts/amp/amp02/page.html

适用于宽幅为1纳秒的脉冲高功率脉冲放大器。
  网上目录⇒ http://www.keycom.co.jp/jproducts/amp/amp47/page.html

小型对数功放器,输入信号频率为DC440 MHz,动态范围为90 dB。
由于反应灵敏,因而可用于30纳秒或更大的脉冲宽度测量信号输入电平。
使用+ 3.3V至+ 5V单电源。

2. 振荡器

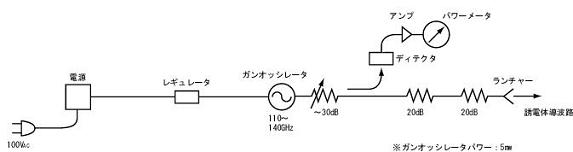

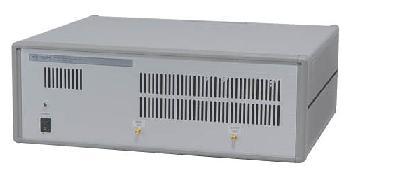

  2.1 110~140 GHz振荡器系统 [pah01]   2.2 枪式振荡器 [pah02]
  网上目录⇒ http://www.keycom.co.jp/jproducts/pah/pah01/page.html

可从110 GHz到140GHz进行机械调节的毫米波振荡器。
附有可调衰减器。
并可使用功率计读取输出数值。
  网上目录⇒ http://www.keycom.co.jp/jproducts/pah/pah02/page.html

KEYCOM拥有种类繁多的枪式振荡器,并可根据您的要求进行设计。
  2.3 PLL类型VCO  [pah03]   2.4 PLL类型DRO [pah04]
  网上目录⇒ http://www.keycom.co.jp/jproducts/pah/pah03/page.html

能制造各种符合小型、薄型仪器使用的类型。
也能定制。请告知您的要求。
  网上目录⇒ http://www.keycom.co.jp/jproducts/pah/pah04/page.html

3. 滤波器

  3.1 微波同轴型带状通过滤波器  [FLT02]   3.2 微波低通过滤波器 [MMP05]
  网上目录⇒ http://www.keycom.co.jp/jproducts/flt/flt02/page.html

KEYCOM的带状通过滤波器具有较大的带状区域外衰减和较低的二次谐波。
同时也是一个极佳的带状通过滤波器,可以处理窄幅,但五次高频不能过滤。
另外,我们能根据使用目的替您设计一个精准的滤波器。
  网上目录⇒ http://www.keycom.co.jp/jproducts/mmp/mmp5/page.html

手机等通道内的频率间隔较窄,而且电路增幅并非直线性,则会出现互调失真。
由这种失真产生的波会影响相邻的通道。
测量该影响时,需要降低测量信号发生器的二次高频和三次高频。
KEYCOM的微波低通滤波器是适用于此目的的极佳滤波器。

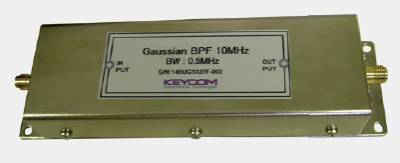

  3. 3 微波同轴型高斯滤波器[FLT03]
  网上目录⇒ http://www.keycom.co.jp/jproducts/flt/flt03/page.html

这是在通过脉冲时不会发生过冲或下冲的滤波器。
信噪比是最优状态。


4. 混频器

  4.1 谐波混频器 [HMX02]   4.2 平衡式混频器 [HMX01]
  网上目录⇒ http://www.keycom.co.jp/jproducts/hmx/hmx02/page.html

它是将接收信号和振荡信号混合,从而获得输出信号并从输出端子输出的电路。 它是一种高灵敏度,宽带谐波混频器,混合配置硅束二极管。
  webカタログ⇒ http://www.keycom.co.jp/jproducts/hmx/hmx01/page.html

它是一种高灵敏度,混合配置硅束二极管的高宽幅平衡混频器。

5.T型偏置器

  5. 1 T型偏置器(常温用/低温用) [BYT01]   5. 2 大电流用T型偏置器[HMX01]
  网上目录⇒ http://www.keycom.co.jp/jproducts/byt/byt01/page.html

由于是电阻插入到直流电源线中,因此它是可用于低频的T型偏置器. 有常温和低温2种类型。
  网上目录⇒ http://www.keycom.co.jp/jproducts/byt/byt05/page.html
适用于最大15A的DC电流的偏压T。
  5. 3 T型偏置器 [BYT01]   5. 4 平衡式混频器 [HMX01]
  网上目录⇒ http://www.keycom.co.jp/jproducts/byt/byt01/page.html

由于是电阻插入到直流电源线中,因此它是可用于低频的偏压T。
  网上目录⇒ http://www.keycom.co.jp/jproducts/hmx/hmx01/page.html
它是一种高灵敏度,混合配置硅束二极管的高宽幅平衡混频器。

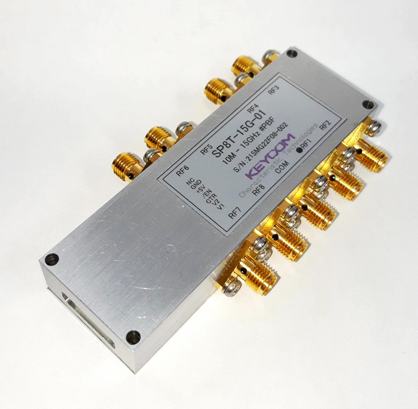

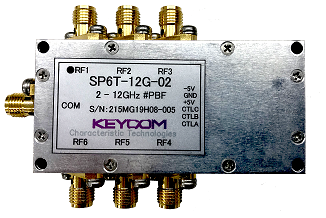

6. 开关

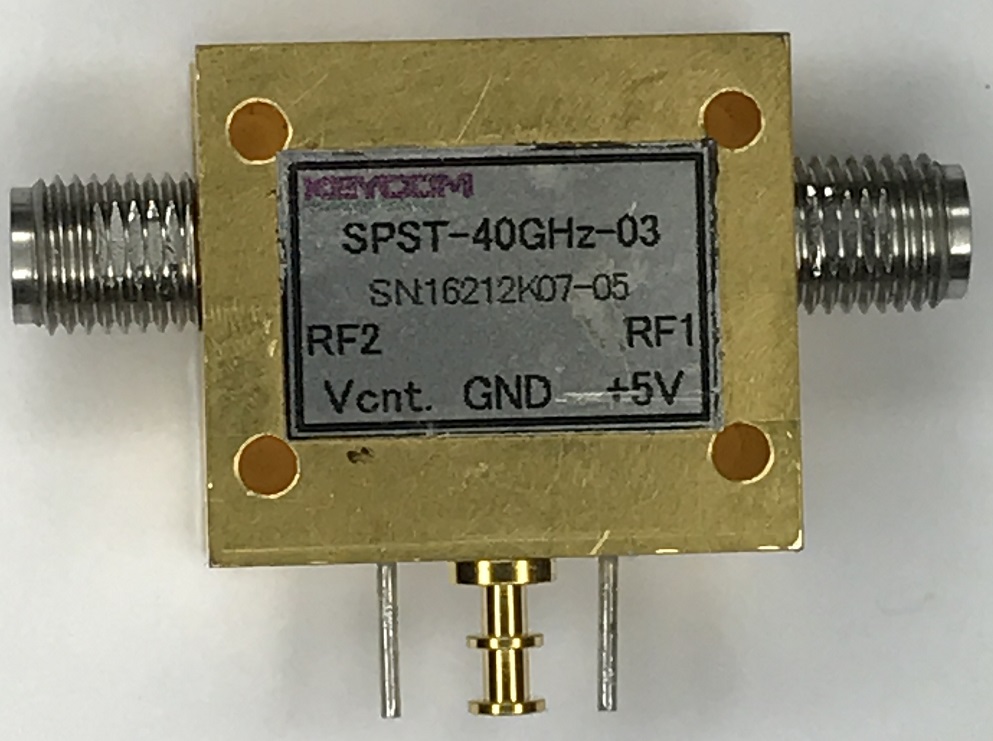

  6. 1 DC-40 GHz SPDT开关  [SWI01]
  网上目录⇒ http://www.keycom.co.jp/jproducts/swi/swi01/page.html

这是一款DC~40 GHz 的SPDT开关模块,采用+5 V单电源供电。
控制电压在+ 3.3V至+ 5V / 0V的范围。
插入损耗在10 GHz时为-4 dB,在40 GHz时最大为-6 dB。


7. 延迟线(延迟器)、相移器(Phase shifter)

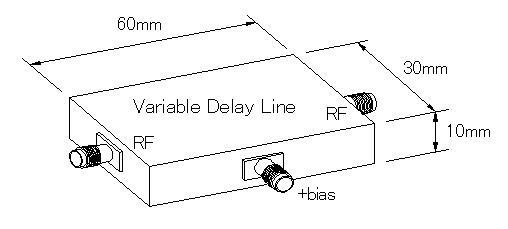

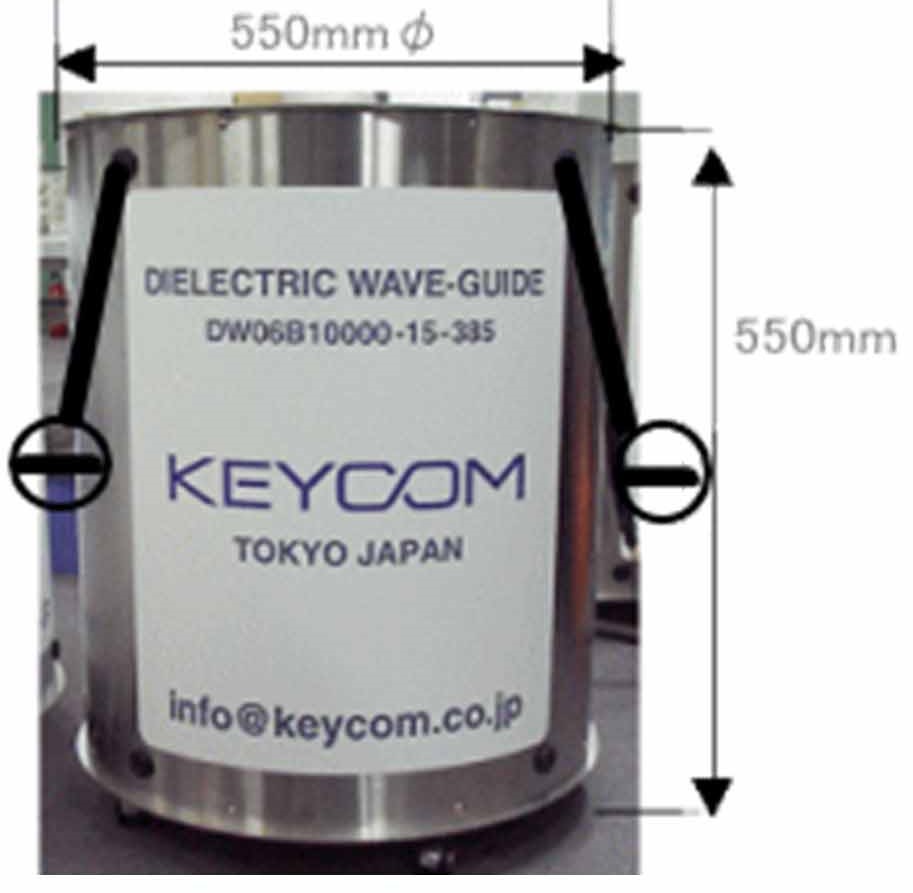

  7. 1 电子式连续可变延迟器 [MRS03]   7. 2 毫米波超低耗延迟线 [MRS02]
  网上目录⇒ http://www.keycom.co.jp/jproducts/mrs/mrs3/page.html

可通过向液晶施加偏压而连续调节延迟时间。
它可以用于延迟线和移相器。
  网上目录⇒ http://www.keycom.co.jp/jproducts/mrs/mrs2/page.html

由于使用介质波导,因此可以在进行毫米波雷达和毫米波高度计损耗非常低的研究开发和出货测试时,不必向空间发射电波的情况下即可进行实验。
因此,数据非常精准,并能在短时间内测试。
尽管波导法兰类型的连接部分是标准型,但是也可以在安装诸如雷达的天线的同时测量透镜天线类型。

8.DC切割

  8. 1 毫米波DC切割 [DCC01]
  网上目录⇒ http://www.keycom.co.jp/jproducts/dcc/dcc01/page.html

这是内部导体直流切割类型。
不谈可用于毫米波,也非常适用于通过低频类型超快脉冲。


9. 绝缘装置

  9. 1 绝缘装置 [ISL01]
  网上目录⇒ http://www.keycom.co.jp/jproducts/isl/isl01/page.html

3结型绝缘器。
有1 GHz类型和3 GHz等2种带宽类型。


10. 循环器

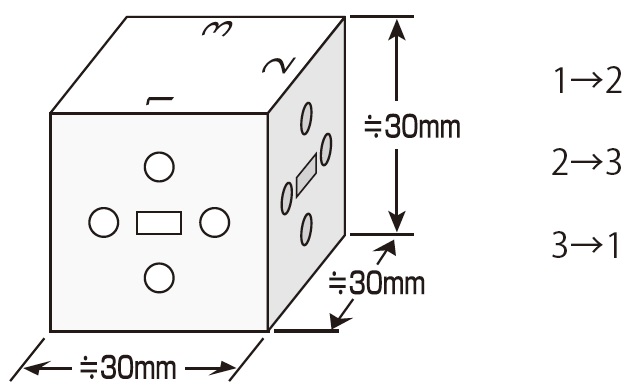

  10. 1 循环器 [CCL01]
  网上目录⇒ http://www.keycom.co.jp/jproducts/ccl/ccl01/page.html

它是3结型循环器。
有1 GHz类型和3 GHz等2种带宽类型。


11.感应器

  11. 1 感应器  [MMT06]
  网上目录⇒ http://www.keycom.co.jp/jproducts/mmt/mmt6/page.html

它是一种混合配置硅束半导体二极管的高灵敏度和宽带探测器。左:同轴输出输入感应器, 右:波导管输入、同轴输出型感应器


12. 分频器

  12. 1 分频器 [MTF04]
  网上目录⇒ http://www.keycom.co.jp/jproducts/mtf/mtf4/page.html

针对毫米波等高频等用途,我们也能为您设计制作。


13. 衰减器

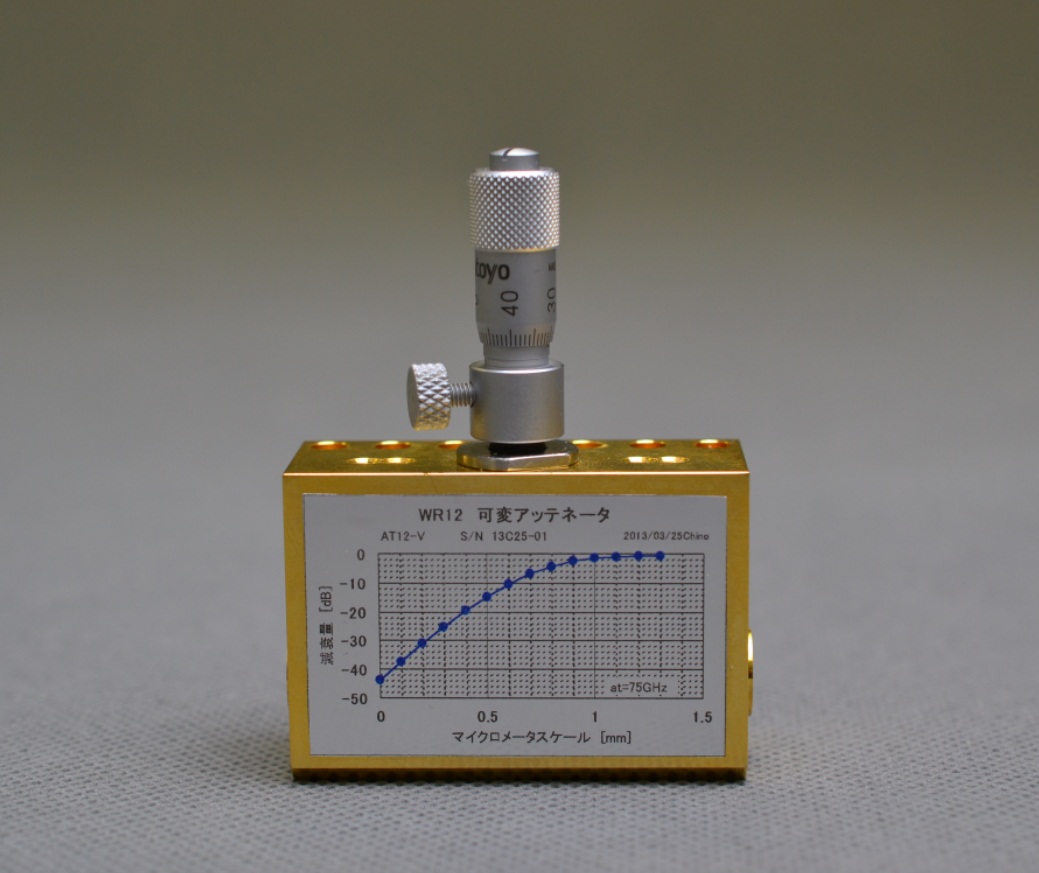

  13. 1 波导管固定型及可调型衰减器 [ATN01]   衰减器
  网上目录⇒ http://www.keycom.co.jp/jproducts/atn/atn01/page.html

The amoutn of attenuation is variable to an extent of 30dB by micrometer.


atn04002020716-07

14. 波导管电路

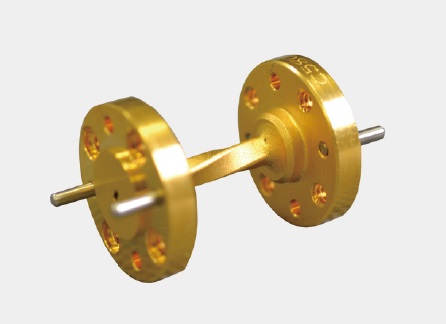

  14. 1 扭曲型金属波导管  [MWG01]   14. 2 直管金属波导管 [MWG10]
  网上目录⇒ http://www.keycom.co.jp/jproducts/mwg/mwg01/page.html

扭曲状的方形波导管,可以选择30°,45°,60°和90°的扭曲角度。
  网上目录⇒ http://www.keycom.co.jp/jproducts/mwg/mwg10/page.html

一种方型的波导直管型。 长度非指定的话,则为标准长度。

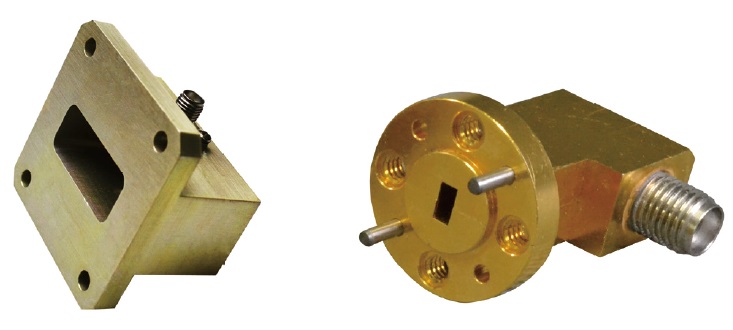

  14. 3 E H弯管型  [MWG03]   14. 4 同轴波导管变换器 [MWG05]
  网上目录⇒ http://www.keycom.co.jp/jproducts/mwg/mwg03/page.html

方型弯管波导管的弯曲角度为30°, 45°, 60°和90°。
   软性金属波导组件⇒ http://www.keycom.co.jp/jproducts/mwg/mwg05/page.html

  14. 5 同轴波导管变换器  [MWG06]   14. 6 软性金属波导组件 [MWG07]
  网上目录⇒ http://www.keycom.co.jp/jproducts/mwg/mwg06/page.html

  网上目录⇒ http://www.keycom.co.jp/jproducts/mwg/mwg07/page.html

在方形波导管的非反射端子处,VSWR小于1.15。需注意的是承受电力是1 W。
  14. 7 法兰夹  [MWG08]   14. 8 可调短路 [MWG11]
  网上目录⇒ http://www.keycom.co.jp/jproducts/mwg/mwg08/page.html

  网上目录⇒ http://www.keycom.co.jp/jproducts/mwg/mwg11/page.html

方形波导可调短路,短边为非接触式,所以不会因非接触故障而导致性能不稳。
  14. 9 波导法兰用螺钉  [MWG31]
  网上目录⇒ http://www.keycom.co.jp/jproducts/mwg/mwg31/page.html
它是一种主要用于圆形法兰的内六角螺钉。



15. 准光学电路

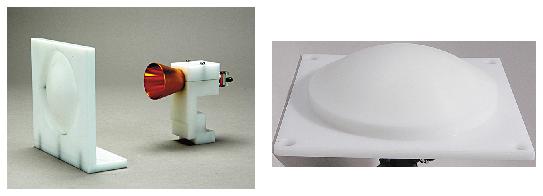

  15. 1 毫米波透镜  [MMS06]   15. 2 毫米波介质波导组件 [MMT01]
  网上目录⇒ http://www.keycom.co.jp/jproducts/mms/mms06/page.html
毫米波透镜可以将球形波转换为平面波,因而能获得微小的指向性。
KEYCOM拥有用于微波,毫米波和亚毫米波的毫米波的各种透镜。
由于透镜表面上的无线电波的反射引起的插入损耗的增加以及由于多次反射引起的共振问题, 能够用KEYCOM独创的抗反射膜加以解决。

  网上目录⇒ http://www.keycom.co.jp/jproducts/mmt/mmt1/page.html

传输部分仅由电介质材料制成,对毫米波具有极低的插入损耗的特征。
它也是隔断超低温和常温之间的热量、并阻断高压的极佳选择。
  15. 3 偏光板 [MWG110]
  网上目录⇒ http://www.keycom.co.jp/jproducts/mwg/mwg110/page.html
这是一种准光学系的偏光板,具有透过衰减量少等特性。






以下仅是产品名称的参考目录。 如果您想查看详细信息,请点击上面的链接。
开放型短路
同轴开放型短路
mtf02002030111-09
开放和短路配对时,来自连接器端的相位被调整为相同。

同轴-同轴 适配器
同轴-同轴适配器
ada01002050915-01
这是KEYCOM针对输送路径,运用卓越设计和制造能力而问世的产品。
