EMC产品

Model No. XEM

特性

⇒紧凑型3m法（针对电磁干扰的方法评估） EMC对策外壳材料评估系统	emc

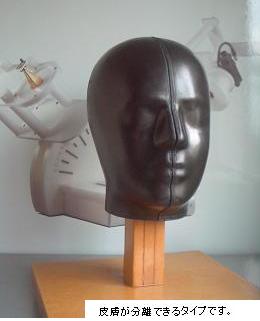

⇒EMC对策产品(电波吸收薄板，噪声抑制片，RFID薄板，硅胶假人)	ema
⇒(EMC) 放大器	amp'
⇒(EMC/EMI/EMS　电磁干扰/电磁影响) 天线	ant'
⇒弹性同轴线缆组件	mmt'

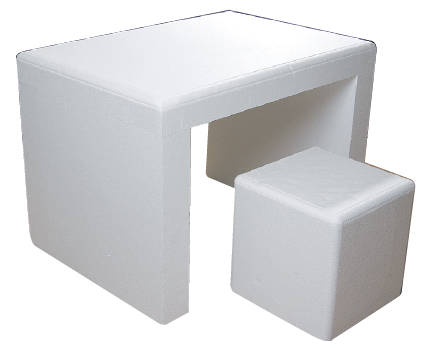

⇒用于暗室的桌子	emb

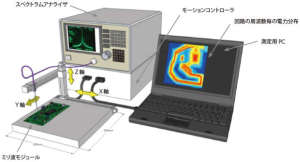

⇒毫米波模块2.5维映射系统

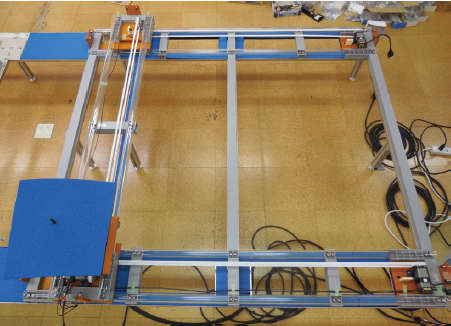

⇒大型XY扫描仪型电场强度测量系统

KEYCOM提供，安装并调节用于EMS（电磁影响）和EMI（电磁干扰）的测量仪器及其组件

EMC : 电磁兼容 (Electromagnetic Compatibility)	EMS : 电磁影响（抗扰）(Electromagnetic Susceptibility) (Immunity) ※EMS的意思是电子仪器收到外部电磁波的影响（例如：辐射电磁场，突变，浪涌等）
	EMI : 电磁干扰 (Electromagnetic Interference) (Emission) ※EMI的意思是电子仪器产生电磁波并干扰其他仪器（例如：辐射噪声，传导噪声等）

项目	规范等
对应标准	1.CISPR(国际) 2.VCCI(日本) 3.FCC(美国)
测量项目	抗扰测试 1.静电释放抗扰测试(IEC 61000-4-2) 2.辐射，射频，电磁场抗扰测试(IEC 61000-4-3) 3.电气瞬时/突变抗扰测试(IEC 61000-4-4) 4.浪涌抗扰测试(IEC 61000-4-5) 5.对于由射频磁场引发的传导干扰的抗扰能力(IEC 61000-4-6) 6.功率频率磁场抗扰测试(IEC 61000-4-8) 7.电压骤降，短时终端和电压变化抗扰性测试(IEC 61000-4-11) 释放测试 1.电场强度(10kHz~1,000MHz.~18GHz) 2.传导噪声释放（功率线缆，信号线缆） 3.谐波电流释放(IEC 61000-3-2) 4.闪变(IEC 61000-3-3)

以下仅是产品名称的参考目录。如果您想查看详细信息，请点击上面的链接。

紧凑型3m法（针对电磁干扰的方法评估） EMC对策外壳材料评估系统

紧凑型3m法（针对电磁干扰的方法评估）

emc01002060118-04

测量无需暗室，并且系统尺寸很紧凑（1.2 m高，底面是边长为60 cm的正方形）。
特徴
・可根据3 m法和10 m法进行测量，且无需暗箱。(0.5~26.5GHz)。
・基于系统的垂直结构，可非常方便地更换样件。
・衰减很小，只要网络分析仪可测量。
・从被测样件辐射的电磁波可通过介质透镜转换为平面波。由于是近距离的测量，所以衰减可保持得很低，从而无需使用放大器。因此，外部的波几乎不影响此系统，从而无需暗室。平面波甚至可以在很短的距离进行测量，因此可在校准后进行3 m法和10 m法的测量。

通过在XY调节平台上移动测量样件，用户可观察到样件的哪部分释放除了不必要的无线电波。

针对电磁兼容（EMC）方法的外壳材料评估系统 [谐振空腔法]

emc71002070405-08

测量有电波吸收功能的导电盒等材料的系统。

EMC对策产品(电波吸收薄板，噪声抑制片，RFID薄板，硅胶假人)

噪声抑制薄片

ema01002060303-01

用于笔记本PC和手机的防震，EMC对策。将噪声抑制片贴有问题的地方可提高产品的性能。

近场高性能低频率(300MHz-1GHz)噪声抑制片

ema04 002070412-03

用于笔记本PC和手机的防震，EMC对策。将噪声抑制片贴有问题的地方可提高产品的性能。该产品具有性能2-3倍于常规产品。

超宽带电波吸收胶片

ema03002070405-09

传统上采用铁、铝和铝气相沉积塑料制造等离子显示器背部外壳。针对这些材料，会进行以下对策。
・外壳上的孔通过导电片封闭
・外壳安装在中介导电垫片上，防止外壳被电子绝缘，从而使其发挥天线的作用
然而，最近在此系统中发现了一个严重的问题：外壳内部会起到谐振器的作用，从而会将无线电波不必要地放大100或500倍。
这通常是由于外壳、线缆或屏幕上的洞造成泄露引起的。为了解决这个问题，KEYCOM的超宽带电波吸收胶片是很有效的。

EMC屏蔽管(用于保护线缆束的电磁保护)

ema05139060415-02
