线缆・线缆部件

Model No. xcc
特性

Contents

机器人用线缆 (含一部分清洁型线缆)/a> rbl
机器人用补偿导线 rbc
清洁型线缆 (含一部分机器人用线缆) ccb
毫米波・微波输送路径(同轴线缆及其他) mmt
超超低温输送线缆以及系统 upj
























以下仅是产品名称的参考目录。 如果您想查看详细信息,请点击上面的链接。
机器人用线缆
产品名称 零件号 目录号 导体尺寸 定格(耐热)温度 外管材质 线缆外径
可扭动部件用3芯线缆 R3A0203V rbl04002020218-09 0.2SQ可扭曲 80度 难燃PVC φ3.9mm
IEEE-1394对应机器人线缆 R1D0302-1SV rbl05002041122-13 AWG#28/、#26 105度 难燃PVC φ6.1mm
3对附屏蔽机器人线缆 R1B0303SV   0.3SQ可扭曲 105度 难燃PVC φ6.2mm
6対附屏蔽机器人线缆 R1B0306SV rbl01002950422-08 0.3SQ可扭曲 105度 难燃PVC φ7.0mm
5芯机器人用线缆 R1A0305SV rbl02002010718-07 0.3SQ可扭曲 105度 难燃PVC φ5.2mm
电力同轴机器人线缆 R1X0.75SQ2 rbl03002020218-09 075SQ 75度 PVC φ7.0mm
扁平型多芯机器人线缆 3-R1B0306-
R1A0305-01
  0.3SQ可扭曲 105度 难燃PVC 7mm×19mm

6对附屏蔽机器人线缆
rbl01002950422-08
○ 弯曲寿命非常长。
○ 弯曲半径30毫米,来回弯曲180度,经过500万次循环试验后,
・没有发生导体电阻的增加。
・外管未发生断裂现象。
・拆卸线缆时,未发现导体破损,绝缘破损等异常情况。
○ 灰尘不会从端部和线缆护套中冒出来。
・可用于无尘房间。
○ 可使用压接端子。
5芯机器人用线缆
rbl02002010718-07
○ 弯曲寿命非常长
○ 弯曲半径在30毫米来回弯曲180度能持续500万次,
・导体电阻未有增加。
・未发生外皮破损现象。
・分解线缆时、导体断裂、绝缘体破损等、均未发生异常。
○ 顶部以及线缆外皮未有灰尘发生。
・可用于无尘房间。
○ 可使用压接端子。
机器人用电力同轴线缆
rbl03002020218-09
是一种具有良好屏蔽特性的同轴型机器人电源线。 并具有以下功能。
● 弯曲寿命非常长。
弯曲半径在30毫米来回弯曲180度能持续200万次,
・ 导体电阻未有增加。
・ 未发生外皮破损现象。
・ 分解线缆时、导体断裂、绝缘体破损等、均未发生异常。
● 顶部以及线缆外皮未有灰尘发生。
・ 可用于无尘房间。
可用于扭转活动部件的线缆
rbl04002020218-09
对扭转的耐久性非常高
对长度100mm的线缆,左右扭转180度算1回的话,扭转120万回後、
・导体电阻未有增加。
・未发生外皮破损现象。
・分解线缆时、导体断裂、绝缘体破损等、均未发生异常。
・顶部以及线缆外皮未有灰尘发生。可用于无尘房间。
・可使用压接端子。

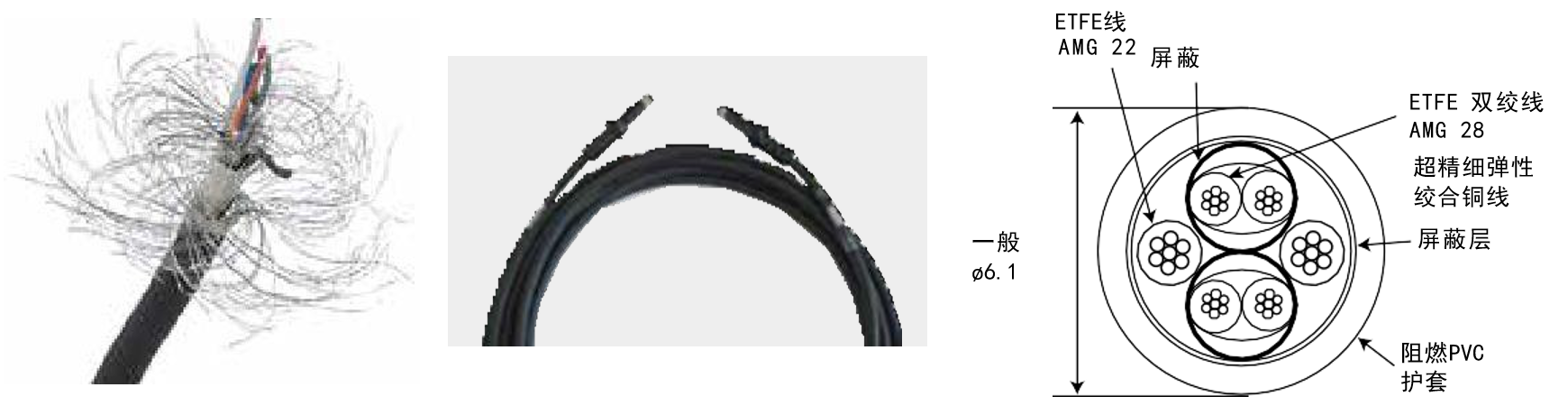

IEEE-1394对应机器人线缆
rbl05002041122-13
IEEE-1394对应机器人线缆
○ 弯曲寿命非常长。
○ 弯曲半径在30毫米来回弯曲180度能持续500万次,
・导体电阻未有增加。
・未发生外皮破损现象。
・分解线缆时、导体断裂、绝缘体破损等、均未发生异常。
○ 顶部以及线缆外皮未有灰尘发生。
・可用于无尘房间。
○ 可使用压接端子。
机器人用补偿导线
补偿导线(机器人用)
类型 产品名称 型号 目录号码 导体尺寸 额定(耐热)温度 外皮材料 线缆外径
KX KX机器人用1对补偿导线 KX-R0B1 rbc02002030526-12 AWG#22 105度 PVC φ5.5mm
KX KX机器人用4对补偿导线 KX-R4B1 rbc02002030526-12 AWG#22 105度 PVC φ7.5mm
KX KX机器人用10对补偿导线 KX-R10B1 rbc02002030526-12 AWG#22 105度 PVC φ10.5mm

补偿导线(清洁类用)
类型 产品名称 型号 目录号码 导体尺寸 额定(耐热)温度 外皮材质 线缆外径
KX KX类清洁型1对补偿导线 CKX-1-19/0.18   CA19/0.18 200度   φ3.0

机器人用补偿导线
机器人用补偿导线
rbc02002030526-12
弯曲和扭转寿命很长的机器人补偿导线。
因为将温差电偶延长到计量器是很不经济的,所以使用更便宜而且和温差电偶对等的延长线。 这叫补偿导线。 温差电偶和补偿导线之间的连接点温度限制在-20度到200度范围内(JIS:150度,ANSI:200度)。

KEYCOM的补偿导线因为不使用玻璃纤维,因此不会产生灰尘。 并且在接线时不会弄伤手等。 关键是KEYCOM使用的是JIS标准的导体。
*如果连接点温度达到200度时,请联系。
*此补偿导线的使用环境温度为-30度至100度。
清洁型补偿导线
清洁型补偿导线
ccb09002050607-02
因为将温差电偶延长到计量器是很不经济的,所以使用更便宜而且和温差电偶对等的延长线。这叫补偿导线。 温差电偶和补偿导线之间的连接点温度限制在-20度到200度范围内(JIS:150度,ANCI:200度)。
KEYCOM的补偿道线使用的是耐低温和耐高温极强的氟素树脂。 另外,由于不使用玻璃纤维,所以不会产生灰尘,对于洁净室来说是最佳选择。 接线时更不会划伤手等。
清洁型机器人用补偿导线
ccb08002050609-01
弯曲和扭转寿命很长的清洁型机器人补偿导线。
因为将温差电偶延长到计量器是很不经济的,所以使用更便宜而且和温差电偶对等的延长线。这叫补偿导线。温差电偶和补偿导线之间的连接点温度限制在-20度到200度范围内(JIS:150度,ANSI:200度)。
KEYCOM的补偿导线因为不使用玻璃纤维,因此不会产生灰尘,是清洁房间的最佳选择。 并且在接线时不会弄伤手等。关键是KEYCOM使用的是JIS标准的导体。
*如果连接点温度达到200度时,请和我们联系
・弯曲寿命非常长。
・弯曲半径在30毫米来回弯曲180度能持续300万次。
・导体电阻未有增加。
・未发生外皮破损现象。
・分解线缆时、导体断裂、绝缘体破损等、均未发生异常。
清洁型线缆
补偿导线(清洁类型用)
类型 产品名称 型号 目录号吗 导体尺寸 额定(耐热)温度 外皮材质 线缆外径
KX KX型清洁型1对补偿导线 CKX-1-19/0.18   CA19/0.18 200度   φ3.0

清洁型线缆
产品名称 型号 目录号吗 导体尺寸 额定(耐热)温度 线缆外径
清洁型电线 F0.2SB   AWG#24 200度 φ1.6mm
DC3.5kV高压同轴
清洁型线缆
LRQ-0.3E   AWG#24 200度 φ2.2mm
DC3.6kV高压同轴
清洁型线缆
LRQ-0.2A   AWG#24 200度 φ2.9mm
KX清洁型1对补偿导线 CKX-1-19/0.18   CA19/0.18 200度 φ3.0

清洁型机器人用电线
产品名称 型号 目录号吗 导体尺寸 额定(耐热)温度 线缆外径
清洁型机器人用耐热电线 P3.5C   3.5SQ可挠 150度 φ3.3mm
清洁型机器人用耐热电线 P3.5C1   3.5SQ可挠 150度 φ3.7mm
清洁型机器人用耐热电线 P0.3B   0.3SQ可挠 260度 φ1.3mm
清洁型机器人用耐热电线 P0.75B   0.75SQ可挠 260度 φ1.8mm
清洁型机器人用耐热电线 P1.25B   1.25SQ可挠 260度 φ2.1mm
清洁型机器人用耐热电线 P2.0   2.0SQ可挠 260度 φ2.7mm
清洁型机器人用耐热电线 P3.5B   3.5SQ可挠 260度 φ3.0mm
高压清洁型机器人用耐热电线 RQ0.3B   0.3SQ可挠 200度 φ1.6mm
DC3.5kV高压同轴型
清洁型机器人线缆
LRQ0.3B   0.3SQ可挠 200度 φ2.6mm
清洁型机器人补偿导线 KX-CR0B1   CA#22(12/0.18) 200度

清洁型机器人线缆
产品名称 型号 目录号码 导体尺寸 额定(耐热)温度 线缆外径
清洁型机器人用耐热电线 P3.5C   3.5SQ可挠 150度 φ3.3mm
清洁型机器人用耐热电线 P3.5C1   3.5SQ可挠 150度 φ3.7mm
清洁型机器人用耐热电线 P0.3B   0.3SQ可挠 260度 φ1.3mm
清洁型机器人用耐热电线 P0.75B   0.75SQ可挠 260度 φ1.8mm
清洁型机器人用耐热电线 P1.25B   1.25SQ可挠 260度 φ2.1mm
清洁型机器人用耐热电线 P2.0   2.0SQ可挠 260度 φ2.7mm
清洁型机器人用耐热电线 P3.5B   3.5SQ可挠 260度 φ3.0mm
高压清洁型机器人用耐热电线 RQ0.3B   0.3SQ可挠 200度 φ1.6mm
DC3.5kV高压同轴型
清洁型机器人线缆
LRQ0.3B   0.3SQ可挠 200度 φ2.6mm
清洁型机器人补偿导线 KX-CR0B1   CA#22(12/0.18) 200度

清洁型机器人多芯线缆
产品名称 型号 目录号码 导体尺寸 额定(耐热)温度 线缆外径
单芯机器人清洁型线缆 R1C0301LF   0.3SQ可挠 150度
双芯机器人清洁型线缆 R1C0302LF   0.3SQ可挠 150度
3芯机器人清洁型线缆 R1C0303LF   0.3SQ可挠 150度
4芯机器人清洁型线缆 R1C0304LF   0.3SQ可挠 150度
5芯机器人清洁型线缆 R1C0305LF   0.3SQ可挠 150度
6芯机器人清洁型线缆 R1C0306LF   0.3SQ可挠 150度
7芯机器人清洁型线缆 R1C0307LF   0.3SQ可挠 150度
8芯机器人清洁型线缆 R1C0308LF   0.3SQ可挠 150度
9芯机器人清洁型线缆 R1C0309LF   0.3SQ可挠 150度
6对屏蔽机器人清洁型线缆 R1B0306SP   0.3SQ可挠 150度
清洁型补偿导线
清洁型补偿导线
ccb09002050607-02
因为将温差电偶延长到计量器是很不经济的,所以使用更便宜而且和温差电偶对等的延长线。这叫补偿导线。 温差电偶和补偿导线之间的连接点温度限制在-20度到200度范围内(JIS:150度,ANCI:200度)
KEYCOM的补偿道线使用的是耐低温和耐高温极强的氟素树脂,且KEYCOM的补偿导线因为不使用玻璃纤维,因此不会产生灰尘,是清洁房间的最佳选择。 并且在接线时不会弄伤手等。
清洁型机器人用补偿导线
ccb08002050609-01
弯曲和扭转寿命很长的清洁型机器人补偿导线。
因为将温差电偶延长到计量器是很不经济的,所以使用更便宜而且和温差电偶对等的延长线。这叫补偿导线。温差电偶和补偿导线之间的连接点温度限制在-20度到200度范围内(JIS:150度,ANSI:200度)。
KEYCOM的补偿导线因为不使用玻璃纤维,因此不会产生灰尘,是清洁房间的最佳选择。 并且在接线时不会弄伤手等。关键是KEYCOM使用的是JIS标准的导体。
*如果连接点温度达到200度时,请和我们联系。
・ 弯曲寿命非常长。
 弯曲半径在30毫米来回弯曲180度能持续300万次
      ・导体电阻未有增加。
      ・未发生外皮破损现象。
      ・分解线缆时、导体断裂、绝缘体破损等、均未发生异常。
清洁型机器人用线缆
清洁型机器人用耐热电线
ccb01002000624-15
弯曲寿命长久、连续使用温度可高达260度、并且灰尘和废气极少产生的一种清洁型线缆。
高压清洁型机器人线缆
ccb06002990619-07
是一种弯曲寿命长久、真空状态中也极少发生废气的高压同轴线缆。
连续使用温度也能达到相当高度。
高压清洁型机器人线缆(同轴型)
ccb05002030419-09
是一种弯曲寿命长久、真空状态中也极少发生废气的高压同轴线缆。
连续使用温度也能达到相当高度。
1对附屏蔽清洁型机器人线缆
ccb04002990706-07
1对附屏蔽机器人用线缆。
・废气排放极少。
・顶部和线缆外皮不产生灰尘。
・弯曲寿命长久、也可用于活动部分。
・压接端子也能使用。

连续使用温度: -250度至+200度
标准长度: 100m(最短20m以上)
包装: 束

6对附屏蔽清洁型机器人线缆
ccb02002010725-08
○ 弯曲寿命非常长。
○ 弯曲半径在30毫米来回弯曲180度能持续500万次、
・导体电阻未有增加。
・未发生外皮破损现象。
・分解线缆时、导体断裂、绝缘体破损等、均未发生异常。
○ 顶部及线缆外皮不产生灰尘。

○ 压接端子也能使用。
毫米波・微波输送线路

毫米波/微波软性同轴线缆组件

mmt02002011019-06

因使用柔性同轴线缆,在设备内安装时能用手自由弯曲。是测试用线缆的最佳选择。
KEYCOM的线缆组件具多年经验、简洁实用。
由于电介质使用发泡聚四氟乙烯材料,所以损耗低,相位稳定性也相对较高。

毫米波/微波易变形同轴线缆组件
mmt03002011014-03
因为使用易变形同轴线缆,在设备内安装时能用手自由弯曲、且能维持形状。可重复弯曲几十次。

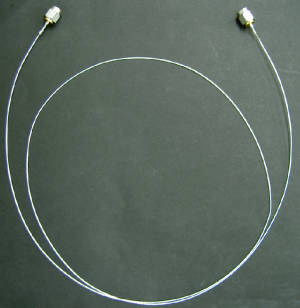

毫米波/微波 半刚性同轴线缆组件
mmt04002020620-14
因为使用易变形同轴线缆,在设备内安装时能用手自由弯曲、且能维持形状。可重复弯曲几十次。
毫米波介质波导 (荣获美国杜邦公司普伦盖特奖)
mmt01002011209-03
传输部分仅由电介质材料制成,因此对毫米波具有极低的插入损耗和灵活性。
超低温和常温之间的热阻隔・高压屏蔽等最为合适。
(荣获美国杜邦公司普伦盖特奖)
超低温用/超电导用/超传输用制品(传输线路/线缆以及系统)

超低温用/超电导用/超传输用线缆(超低温用/超电导用/超传输用传输线路)・线缆相关产品

超低温用半刚性线缆
upj02002001108-07
热传导极低、能极力防止从高温侧的热量流入。
根据不同目的可选择:
标准为DC-40GHz、但能对应至65GHz。
超电导(超传输)同轴线缆组件
(0.085″型Nb-Nb超电导(超传输)同轴线缆)
upj06002011209-01
使用铌元素的超低温用超电导(超传输)同轴线缆。很多国外研究机构均有使用。
超电导(超传输)同轴线缆组件(强磁场用)
(0.085″型NbTi-NbTi超电导(超传输)同轴线缆
upj07002011209-01
它是超低温·铁磁领域的超导同轴线缆。 很多国外研究机构均有使用。
4K(凯文)以下具热梯度时非常管饭应用的一种线缆。
*热传导率极低,是铜的1/3000、铌的1/300
*可用于14 T(特斯拉/特殊情况)的铁磁场
从室温到4K,能针对铜内衬不锈钢(SUS)线缆使用。
电介质波导 (荣获美国杜邦公司普兰盖特奖)
mmt01002011209-03
传输部分仅由电介质材料制成,对毫米波具有极低的插入损耗和灵活性。
也是阻隔超低温和常温之间的热量及阻断高压的理想选择。
过滤线缆
UPJ 22002040405-02
尽管是纤细同轴状线缆,但能获得极大的衰减。
超低温扭绞信号线缆
UPJ 24002051017-05
因为是双绞线,所以共模噪声极低。
另外,如果在屏蔽管中插入双绞线,则可以防止高温侧的热量流入。
超低温同轴线缆用插头连接器(MMCX・GPPO 型)
upj13131050528-02
φ是φ0.33 mm 同轴线缆用的插头连接器。
铜质半刚性线缆组件
upj25002051125-01
