Model No. MMT04
特性
订购信息（请告知我方型号、零件号以及其他需求。）
零件号示例:
047 D-
APC2.9(m)APC2.9(f)-
0500
| 线缆型号 |
最大频率符号 |
|
连接器类型组合 |
|
组件长度(mm)
:500mm |
| 047 |
D |
- |
APC2.9(m)APC2.9(f) |
- |
0500 |
线缆类型
| 零件号 |
最大工作频率(GHz) |
线缆外径(φmm) |
特征阻抗(Ω) |
最小弯曲半径(mm)*1 |
工作温度范围(°C)*2 |
特点 |
MIL SPEC 规格号 |
可用连接器 |
| 033 |
65 |
0.86 |
50 |
1.5 |
-40~+125 |
超薄 |
|
MMCX, GPPO |
| 047 |
65 |
1.20 |
50 |
2.0 |
-40~+125 |
薄 |
M17/151 |
SMA, MMCX,
GPO |
| 085 |
60 |
2.20 |
50 |
3.5 |
-40~+125 |
一般用途 |
M17/133 |
SMA, 2.9, 2.4,
1.85 |
| 141 |
35 |
3.58 |
50 |
7.0 |
-40~+125 |
低功耗 |
M17/130 |
SMA, 2.9 |
| 250 |
18 |
6.35 |
50 |
12 |
-40~+125 |
超低功耗 |
M17/129 |
SMA |
注)
*1 最小弯曲半径（内部）：当缠绕360°时，不会产生插入损耗或反射衰减的最小内部弯曲半径。
*2 若您所需的温度在此温度范围外，请联系我方。。
最大频率符号
| 符号 |
A |
B |
D |
DS |
E |
F |
G |
H |
I |
J |
| 最大频率 |
18.5GHz |
26.5GHz |
40GHz |
46GHz |
50GHz |
60GHz |
65GHz |
75GHz |
90GHz |
110GHz |
连接器类型
| 连接器型号 |
N |
SMA |
3.5mm |
2.9mm
(K) |
2.4mm |
1.8mm
(V) |
GPPO(SSMP) |
W |
| 最大频率符号(GHz) |
11.0 |
18.5 |
26.5 |
40或[46] |
50 |
60或[65] |
60或[65] |
110 |
*特殊型号显示在括号中。
组件长度

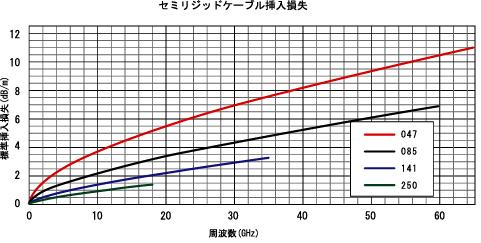

此半刚性同轴线缆在预先弯曲处理后可方便地安装在您的仪器内。它的插入损耗非常小以及突出的反射衰减特性。
