300GHz~1μHz(超高频/毫米波/微波/UHF/VHF/超低频)的KEYCOM
可根据要求进行少量的设计・生产・测试。敬请垂询。

用于毫米波和微波的易成型同轴线缆

Model No. MMT03
特性
此易成型同轴线缆可用手自由弯曲,以适合您仪器的需求,并能保持其形状。它足够承受几十次以上的重复弯曲。

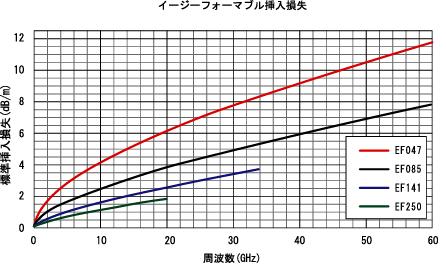

数据示例

挿入損失(最大挿入損失:標準挿入損失×1.1+0.1)



订购信息(请告知我方型号、零件号以及其他需求。)


零件号示例:
EF047 D-APC2.9(m)APC2.9(f)-0500

线缆型号 最大工作频率   连接器类型组合   组件长度(mm) :500mm
EF047 D - APC2.9(m)APC2.9(f) - 0500

线缆型号

线缆型号 最大工作频率(GHz) 线缆外径(φmm) 特征阻抗(ohm) 最小弯曲半径(mm) *1 温度范围(°C) *2 特点 半刚性线缆
EF047 65 1.2 50 15 -40~+125 超薄 0.047"
EF085 60 2.2 50 20 -40~+125 一般用途 0.085"
EF141 35 3.5 50 30 -40~+125 低功耗 0.141"
EF250 18.5 6.3 50 50 -40~+125 超低功耗 0.250"
注)
*1 最小弯曲半径(内部):当缠绕360°时,不会产生插入损耗或反射衰减的最小内部弯曲半径。
*2 若您所需的温度在此温度范围外,请联系我方。。

最大周波数記号

記号 A B D DS E F G
最大周波数 18.5GHz 26.5GHz 40GHz 46GHz 50GHz 60GHz 65GHz

连接器型号

连接器型号 N SMA 3.5mm 2.9mm (K) 2.4mm 1.8mm (V) GPPO W
最大频率符号(GHz) 11.0 18.5 26.5 40或[46] 50 60或[65] 60或[65] 110
*特殊型号显示在括号中。

组件长度
