300GHz~1μHz(超高频/毫米波/微波/UHF/VHF/超低频)的KEYCOM
可根据要求进行少量的设计・生产・测试。敬请垂询。

毫米波介质波导组件

Model No. MMT01
特性

由于其传输部分仅由电介质体组成,此介质波导组件拥有针对毫米波超低插入损耗和弹性的特点。
它最适合用于低温和常温间的热绝缘,以及高压绝缘的场合(授予PlunkettAward by DuPont Co., US)。

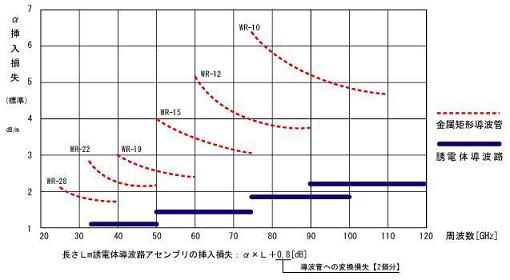

介质波导和金属矩形波导的衰减量对比(线缆长度:1 m)


订购信息(请告知我方型号、零件号以及其他需求)

波导 频率(GHz) 法兰型号 熱量 μw/k (注*1)
波导(EIA标准) 法兰(MIL标准) 4K-20K 4K-100K
DW140A 90.0 ~ 140.0 WR- 8 UG- 387 /U(圆形) 11 11
DW110A 75.0 110.0 10  387 14 14
DW090A 60.0 90.0 12 387 25 25
DW075A 50.0 75.0 15 385 36 36
DW050A 33.0 50.0 22 383 80 80

配置

数据示例
