校准用76-81GHz高精度FMCW雷达

Model No. RDC02
特性

该装置是一台拥有76.5GHz 频带宽度1GHz 和79GHz 频带宽度4GHz 的FMCW雷达。
能够高精度地测量距离、相对速度、信号级别.由于是功率很小的机器,不需要许可证。

  • 研究开发用的标准雷达
  • 76.5GHz/79GHz FMCW雷达
  • 与波形分析装置结合,能够校对车载雷达
  • 500MHz/1GHz/2GHz/4GHz等频带宽度之间能够转换
  • IQ接收信号,能够保存原始数据。
  • 用50MHz高密度采集和保存数据
  • 配置

    1) 雷达
    2) 23dBi标准喇叭天线
    3) AC适配器 (+12V, -9V)
    4) USB线缆
    5) 软件(CD-ROM)
    选购 远程喇叭天线 (天线增益=26dBi)

    数据示例

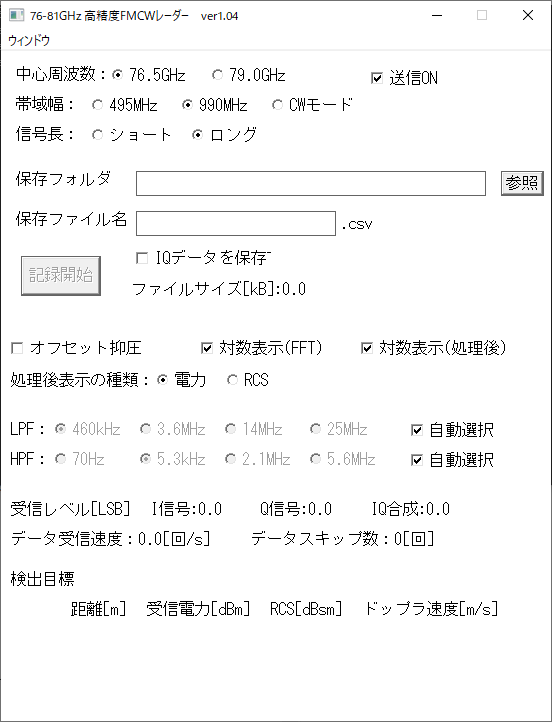

    操作画面

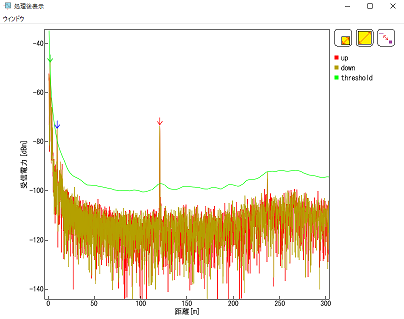

    数据表示窗口

    规格

    項目 规格 详细
    中心频率 76.5GHz / 79GHz 切换式
    占有频率频带宽度 500MHz,1GHz/2GHz,4GHz 切换式
    信号形式 FMCW 或 CW CW是多普勒速度测量用
    发送功率 10dBm以下
    天线 标准喇叭天线(Tx & Rx) 23dBi标准矩形喇叭天线
    天线偏振特性 直线偏振
    探测距离范围 标准喇叭天线:0.1m~150m 远
    喇叭天线:0.1m~200m
    目标物体的RCS=10^2
    相当于乘用车
    距离测量单位 12.5mm@BW=1GHz,76.5GHz
    5mm@BW=4GHz,79GHz
    速度测量范围 -180km/h~+180km/h 相対速度
    输出数据 FFT计算后的峰值距离和峰值的接收功率以及相对速度、IQ原始数据
    数据更新时间 50ms
    尺寸 W130XH210XD230mm 突起部分除外
    重量 2.8kg
    电源 AC100V

    订购信息

    请通过邮件(info@keycom.co.jp)或电话((+81 -3-5950-3101)将您的任何问题和需求告知我方。我方的销售代表会回答您的问题并向您推荐合适的系统。
