规格
| 项目 | 内容 |
|---|---|
| 频率 | 94.09GHz |
| 天线类型 | 相控阵: 16 × 4 (完全安装: 16 × 16) |
| 极化波 | 线性极化波 |
| 波束宽度 | 0.6°以下 |
| 天线增益 | 46dBi 以上 |
| 扫描区域 | ±4.5°以上 |
| 旁瓣等级 | –10 dB 或更小 (光栅波瓣不在 16 × 16 配置中) |
| 接收动态范围 | 60dB 以上 |
配置
 |
| 来源：National Institute of Information and Communications Technology (独立行政机构) |
| HOME > 雷达系统/毫米波雷达的开发・制造/微波雷达的开发・制造 > 94-GHz相控阵气象雷达 |

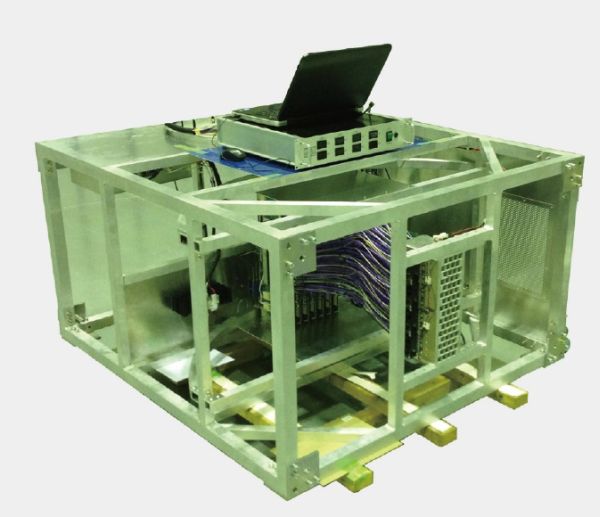

94-GHz相控阵气象雷达
Model No. RAD73
特点
- 用于检查安装在EarthCARE (地球云、悬浮颗粒和放射探测器)卫星上的云雷达。
- 可配置阵列天线（例如锯齿形配置）
- 毫米波（94 GHz频段）气象雷达的相控阵接收器
- 电子扫描方向的栅瓣可通过改变配置而减少。
- 对于所有的射频接收器模块精确地调节增益和相位移动，从而滤除每一个的相位偏移。针对每一个扇形波束（线阵列）安装了移相器。
