紧缩场近远场变换RCS测量系统-02

Model No. RCS02
特性
将平面波照射在旋转的测量对象上,并且以需要的角度接收来自对象的反射波。然后通过执行近远场变换来计算RCS。

特点

配置

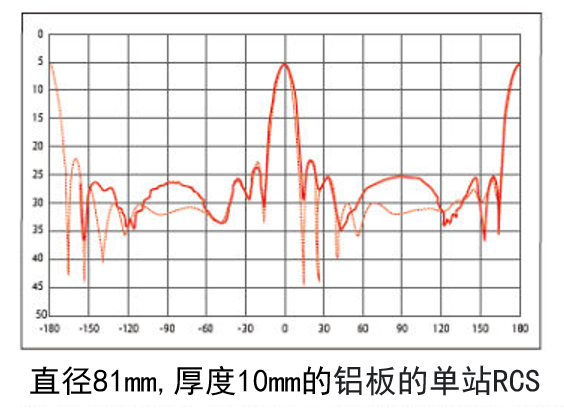

数据示例

规格

項目
规格
介电透镜 直径:430mm
样件 最大:200mm
频率

1.7GHz ~ 26.5GHz

旋转台 360°,0.1°步进
Rx移动量 水平500mm,手动操作
※需矢量网络分析仪,内存1GB以上的Windows PC

订购信息(请告知我方型号、零件号以及其他需求。)

項目 零件号 规格
圆柱方向扫描仪/控制器 CYLSCAN-004

回転:360°,0.1°间距
水平:500m 手操作
傾斜方向:手动操作

天线
带有同轴波导转换器,喇叭天线,探测天线

AK430 ( 1.7 - 2.6 GHz)
AK284 ( 2.6 - 3.95GHz)
AK187 ( 3.95- 5.85GHz)
AK137 ( 5.85- 8.2 GHz)
AK 90 ( 8.2 -12.4GHz)
AK 62 (12.4 -18  GHz)
AK 42 (18  -26.5GHz)


测量用同轴线缆 CM06B-APC2.9(m)APC2.9(m)-3m 2本



GPIB连接线缆 GP-01
近远场变换软件 DMP-02120517-07

显示格式:XY显示,极坐标显示
[使用的PC规格]
CPU:Pentium4 3.0GHz以上
内存:1GB以上
OS:Microsoft Windows XP SP3以上
