RCS成像评估系统

Model No. RAT06
特性
通过将飞机机身或类似物体上的无线电波反射分布进行可视化成像,此系统可帮助提高优化无线电波吸收材料,机身形状等。
一方面,结合相位将反射波进行合成,也可以计算机身每部分的RCS值和总体的RCS值。

特点

1.通过在接收端使用直径大的透镜天线,可接收窄波束,从而可获得清晰图像。
2.也可计算机身部分例如引擎的进气歧管的RCS值。
3.小型天线可用作传输,并放置在大直径透镜的任何轴线上,从而计算高精度单基地RCS(雷达截面积)。

规格

频率 9.6GHz±500MHz
输出 5mWmin(峰值)
观测范围 2m~10m
天线系统 传输 费米天线
接受 透镜天线
天线移动量 縦方向 2m (分辨率 30mm 最小步进)
横方向 3m (分辨率 30mm 最小步进)
显示类型 1) 2D图像
2) 完整RCS
3) 部分RCS
测量目标的方向角 ・通过测量仪器计算方位角的功能
・自动将方位角测量结果输出至文件的功能

配置

测量图片示例

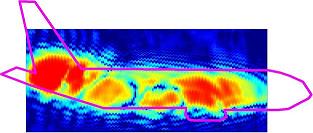

飞行器,从边上

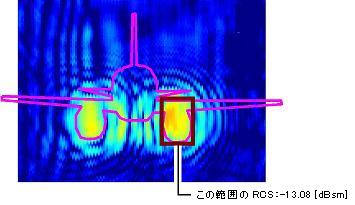

飞行器,从前方

RCS测量结果示例(测量目标:民用飞机(模型),长度:1.5 m,表面:铝)

测量目标 RCS[dBsm]
飞机器(从下方) 6.27
飞机器(从边上) 5.15
飞机器(从前方) -8.89

雷达目标(金属球类型(直径:254 mm))

-12.50

扩张性

虽然此系统设计用于暗室中,但将来也可能在户外通过增强微波功率、减小频带和增加天线移动数量等扩展测量实物机器。

订购信息(请告知我方型号、零件号以及其他需求。)

零件号 产品名称 数 量
IM-RCS-01 主单元 1
5947 XY平台(通过控制器和PC软件,高度:2.0 m;推车;自动推车移动功能) 1
5708 传输和接收天线,含一根线缆 1
5948 9.6 GHz传输和接收系统 1
5805 数据处理器 1
