雷达测试系统

Model No. rat
特性
KEYCOM拥有各种频率的雷达测试系统,用于雷达及其模组的性能测试。适合于车载毫米波雷达及其雷达模组的研发和下线检查。测试内容包括对毫米波雷达的距离,速度,RCS,雷达功率,距离精度,速度精度,雷达分辨率等的测试。

Contents

用于防撞雷达的目标模拟器- 24GHz, 76.5GHz, 79GHz (RTS)ME7220A
rat01

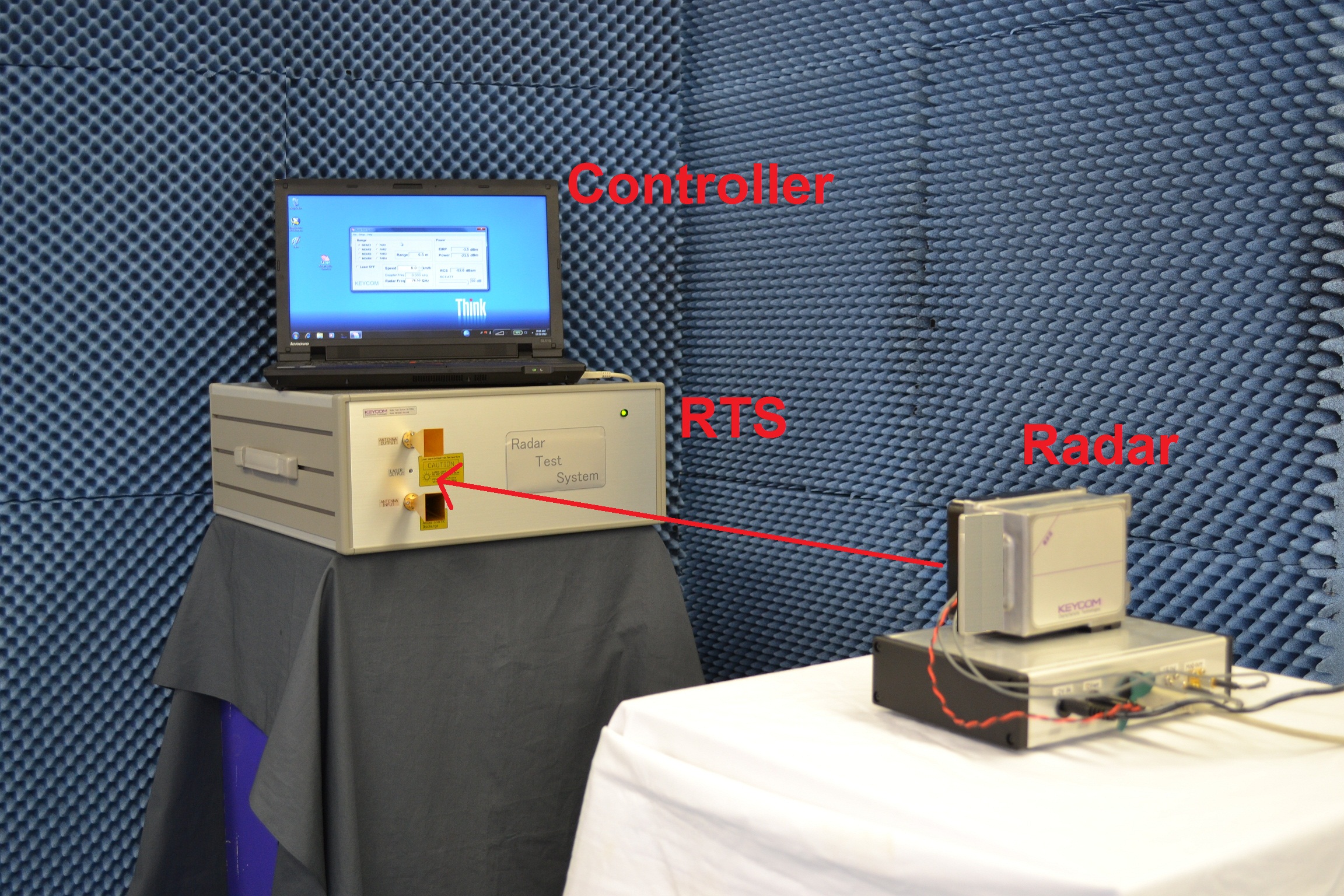

・在多目标距离下通过模拟移动目标(其他汽车或路边目标)确定实际场景下的运行
・可用于不同雷达类型(FMCW雷达,脉冲雷达,UWB雷达)
・多种频率选择(24 GHz, 76 GHz, 79 GHz)
・能够通过量化发射器、接收器和天线性能稳定雷达模块的特性。
・集成功能可在无外部设备的环境下进行雷达信号功率和频率测量。




雷达测试的移动目标系统(MT for RT)ME7220E/F
rat10

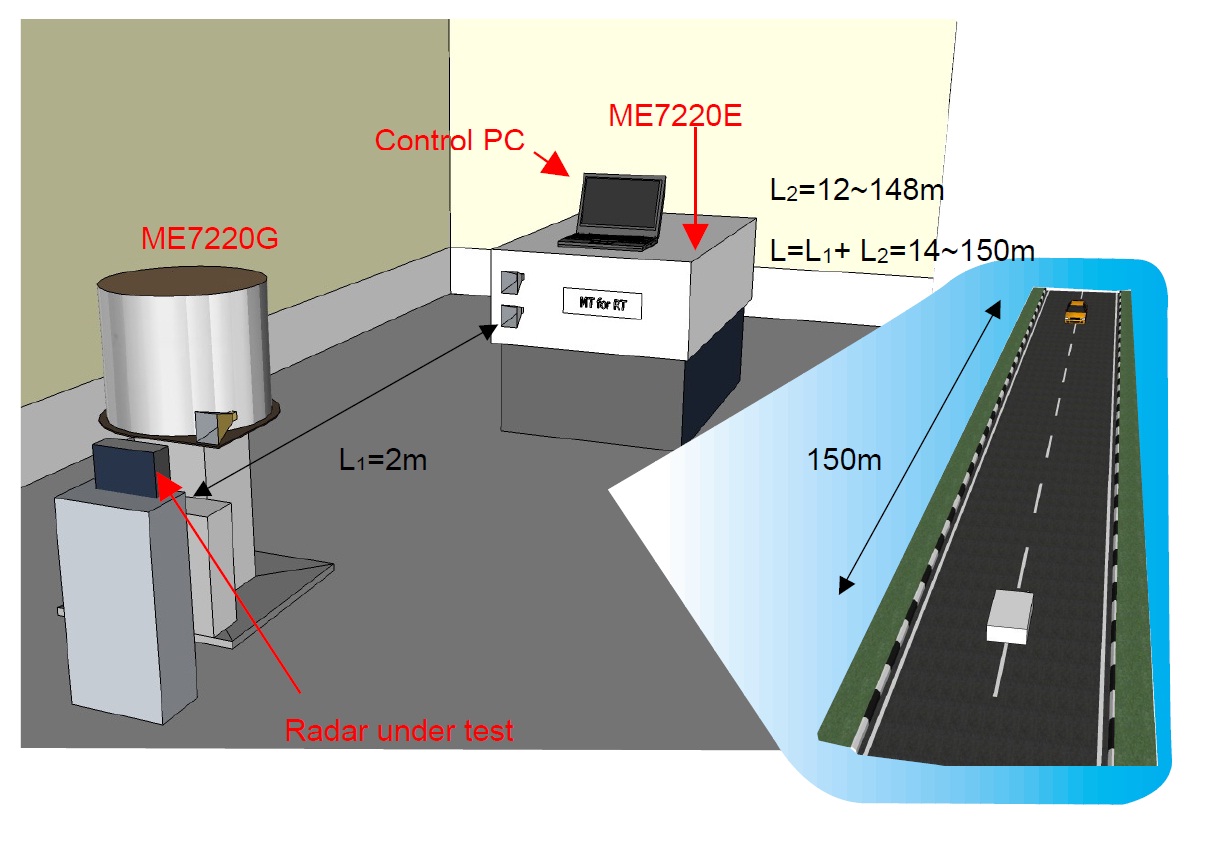

ME7220E/G是模拟防止碰撞前方车辆的模拟器。 通过使用该系统,可以评估室内雷达移动目标的追尾性能。并有助于开发预碰撞制动系统。 如果雷达与目标之间的距离为12米以上的话,则使用移动目标系统ME7220E,距离为12米以下时能自动切换到被动移动目标(ME 7220 G)。

多车道,多目标测试系统,移动天线型(RTS)ME7220J
rat13
此移动天线系统用于雷达的室内测试,并检测前方行驶的多辆车变换车道的情况。对于此系统您需要移动目标。

被动式雷达测试系统(Passive RTS)- 79GHz, 76.5GHz, 24GHz
rat09
这是一种具由介质波导组成的延迟线,从而具有TEM模式的传播模式,没有频率特性的延迟特性,并与金属波导相比具有低插入损耗的被动式雷达测试系统。 共有79 GHz,76.5 GHz,24 GHz频段的三种类型。

雷达校准系统(RAS)SM5899
rat02
①汽车保险杠附近雷达的校准调整
②雷达罩的特性试验(插入损耗和光束倾斜)

用于近距离场景识别汽车雷达的评估(测量)系统
rat05002080602-04
此系统用于运行在例如24 GHz或79 GHz的冲激雷达。
一些雷达能够详细勾勒在高速驾驶车辆时从后方靠近的车辆,或者在变道时的后方来车。
用于这些目的的雷达在辐射到广阔空间时的无线电波非常微弱。

接近型RCS测量系统
rat08
此系统可通过收发脉冲波并同时移向目标进行RCS的测量。

RCS成像评估系统
rat06
通过将飞机机身或类似物体上的无线电波反射分布进行可视化成像,此系统可帮助提高优化无线电波吸收材料,机身形状等。
小型天线可用作传输,并放置在大直径透镜的任何轴线上,从而计算高精度单基地RCS(雷达截面积)。
