防撞雷达的目标模拟器(主动式,远程)
24 GHz/76.5 GHz/79 GHz ME7220A

Model No. RAT01
特性

通过此系统您可以在室内验证雷达的测量距离/速度精度。也可以使用频谱仪测量频率,以及使用功率计测量雷达输出。

我们可以根据您所需的目标模拟测试条件进行定制。 请随时与我们联系以获得更多信息。

【Related Contents】

👉 KEYCOM的RTS系列 综合介绍
  您可以了解我们RTS系列的全貌。
👉1. 想进行移动目标模拟
  可以根据需要改变距离和多普勒速度,以模拟目标接近/远离移动的情况。
👉2. 想进行变道模拟
  使用本移动天线系统(与1.的系统连接),可以再现生成目标的水平移动,模拟远车的变道动作。

特点

有助于研发目的

有助于雷达模块的生产

有助于室内汽车驾驶测试

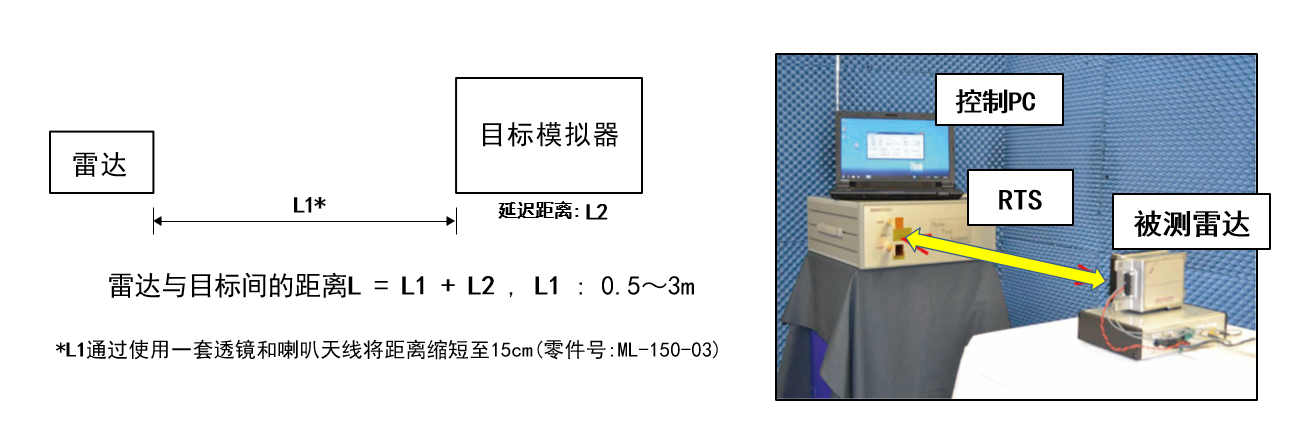

配置



规格

总体

天线电场极化平面 水平 (标准) (极化平面可选)
校准激光 Class II 激光, 600 至 700 (nm), 输出功率: < 1 mW

支持频率


零件号 频率范围 占用带宽
ME7220A-24G 24 ~ 25GHz 1GHz
ME7220A-24G-11 24 ~ 29GHz 5GHz
ME7220A-77G 76 ~ 77GHz 1GHz
ME7220A-79G 77 ~ 81GHz 5GHz

目标模拟


模拟距离(L2) 5m ~ 300m (请在订购时指定距离)
目标模拟速度 0 ~ ±300km/h
速度步进值 1km/h
RCS可变范围 最大 50 dB, 可以1 dB步进改变
*若以上没有列出任何您所需的规格,请联系我方。

订购信息(请告知我方型号、零件号以及其他需求。我方可以用中文沟通!)

零件号 频率范围 占用带宽
ME7220A-24G 24 ~ 25GHz 1GHz
ME7220A-24G-11 24 ~ 29GHz 5GHz
ME7220A-77G 76 ~ 77GHz 1GHz
ME7220A-79G 77 ~ 81GHz 5GHz
