移动天线系统
用于检测前方车辆变道的车载雷达测试

Model No. RAT19

此移动天线系统用于模拟前方行驶的车辆变车道的情况,进行更实际的车载雷达测试。

通过此系统,您才可以再现生成目标的横向移动,来模拟远车辆在前方行驶时候的变道动作。

这是移动目标雷达测试系统(RTS)的补充系统,进行雷达目标模拟测试时必须与移动目标类型RTS一起使用。

  1. 由于天线和波导都是电介质,它们没有反射
  2. 最小距离:3.7米
  3. 可左右摆动至104°的全角度
  4. 可以进行选择操作,例如在穿越时降低增益
  5. 还可以实现从邻近车道滑行

【Related Contents】

👉 KEYCOM的RTS系列 综合介绍
  您可以了解我们RTS系列的全貌。
👉 想进行移动目标模拟
  可以根据需要改变距离和多普勒速度,以模拟目标接近/远离移动的情况。

系统配置

测试设备没有那么大,您可以自己移动。

规格

项目
内容
目标数量 3个
角度分辨能 0.2°
开启角度  从中心左/右52度(移动速度:52°/2秒以内)
可仿真的车道数量 2车道

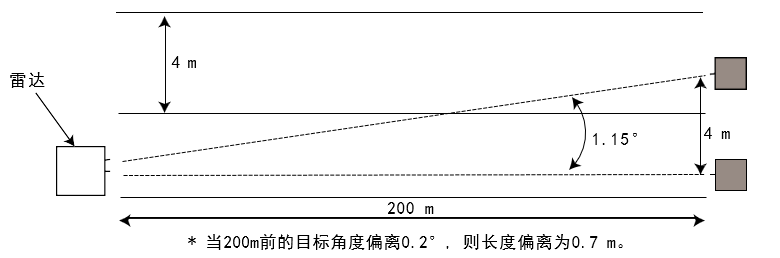

最短模拟距离  :L1 + L2 = 1.7m + 2m = 3.7m
*L2 移动目标上的最小距离
接口  CAN
选项 可以根据您的需求进行定制(比如在屏幕上显示前方车辆的位置,显示与实际雷达的距离误差)。

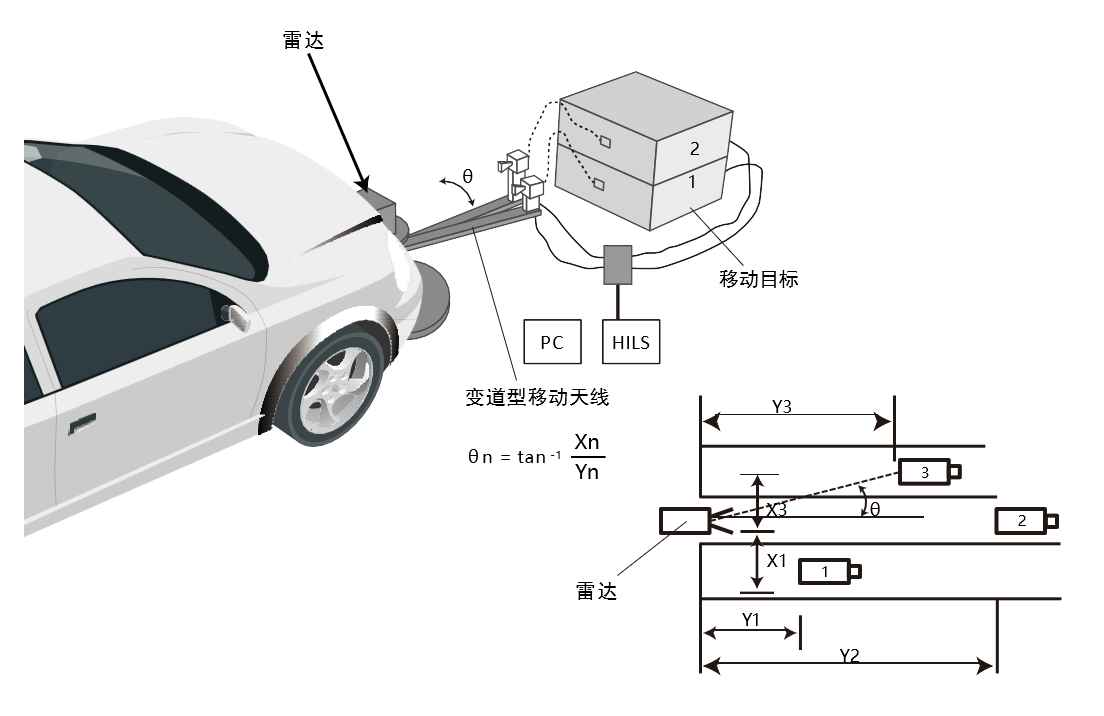

示意图

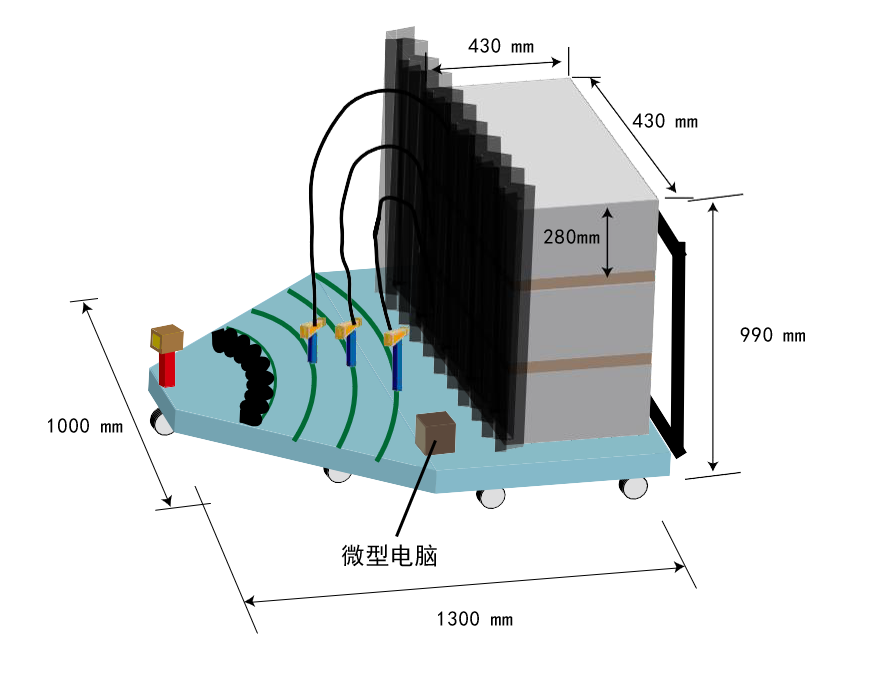

透视图

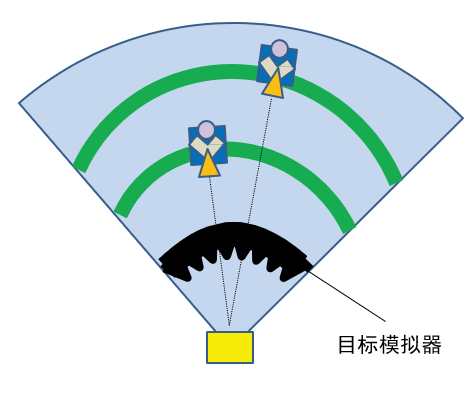

俯视图

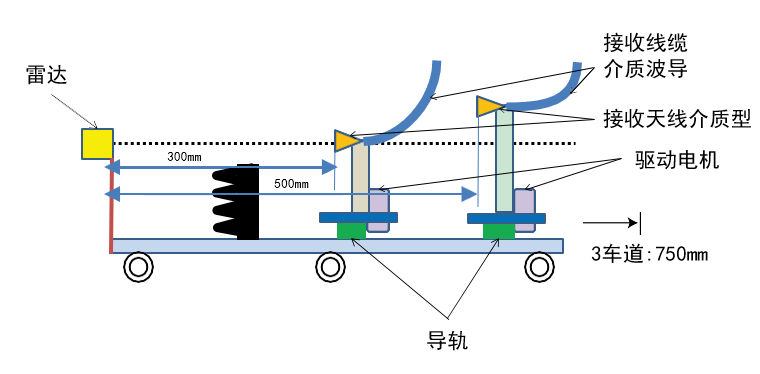

侧视图

  备注:可处理观察者前方运行车辆的反射衰减数据。
