紧缩近至远场传输RCS测量系统
单站/双站
RCS(雷达截面积)测量系统-01

Model No. RCS01
特性
・在紧缩场使用平面波传输函数,近场的接收通过附在杆上并能够在垂直方向移动的测量天线进行。
・通过将目标在方位向进行旋转对其在所有方向上进行测量。
・当接收天线放置在紧缩场天线中前方时,可进行单站测量。当将其放置在边上时,可进行双站测量。
・基于接收数据使用数学远场处理,可评估RCS值及其图像。
・通过使用Cassegrain天线或类似物,可测量单站RCS和双站RCS。

发表文章

Hirosuke Suzuki, Kenji Saitoh and Hirokazu Kobayashi, “Cylindrical RCS Far-fieldTransformation by using Array-factor” APMC2010, Yokohama, TH3G-36

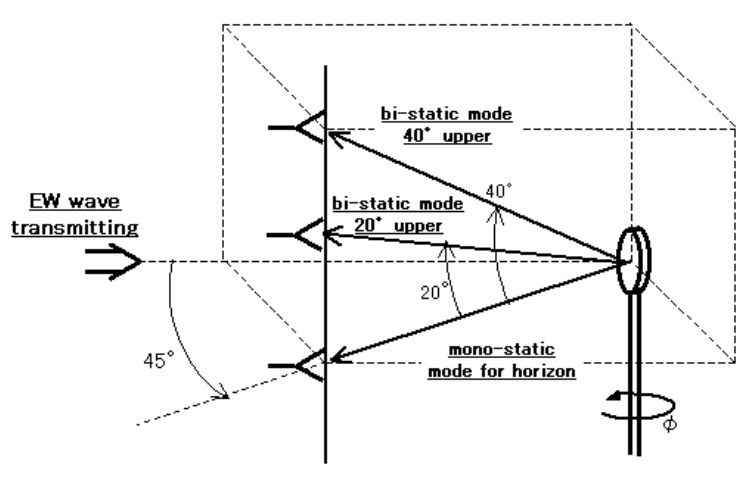

配置

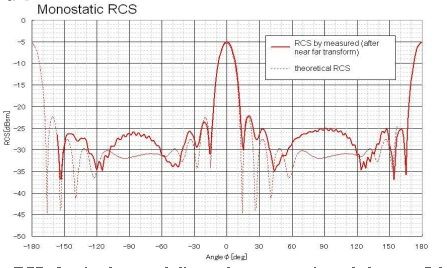

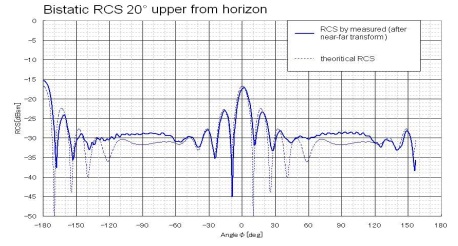

数据示例


规格

紧缩场天线 直径1.8m
样件 最大直径1m
频率 1.7GHz~26.5GHz
旋转台 360°、0.1°步进
Rx移动量 水平1m、垂直1m、手動

订购信息(请告知我方型号、零件号以及其他需求)

产品名称 零件号 规格
紧缩场天线(紧缩场反射器)
*这些可根据您的要求旋转。请联系我方。
CRA-01 偏置抛物线型 1.8m径、样件:1m径
CRA-05 辊边型
测试区域:圆柱形0.5m x 0.5m以上
频率范围:6GHz~110GHz
幅度锥度:1dB以下@110GHz
幅度波动:+-0.4dB以下@110GHz
相位波动:30°以下@110GHz
机械装置、控制器和控制软件
*这些可根据您的要求旋转。请联系我方。
MONOCONT-03 单站机制
弯曲扭矩:(90kg-m)以上
垂直加载载荷::273kg以上
方位角轴上的驱动扭矩:21kg-m以上
升降轴上的驱动扭矩:58kg-m以上
方位角轴上的旋转速度:720deg./min.以上
升降轴上的旋转速度:180deg./min.以上
角度精度:+-0.03度以内
方位角轴上的旋转范围:+-190度~+-210度
升降轴上的旋转范围:+-90度以上。可在此范围中设置任何角度。
旋转台尺寸:直径300mm以上、高度0.5m以下、重量100kg以下

控制器
能显示轴角,下至小数点后三位。
包含本地控制器,能控制速度、角度和旋转运动。
包含LAN接口。。
包含触发脉冲输出,能够选择正值或者负值。。
可选设置触发脉冲输出的脉宽。
旋转停在指定的角度上。
可设置偏置角。
高度200 mm以下, 宽度490 mm以下,和 深度600mm以下。
所需电压: 100 to 115 (V) (10 A) 以下。
控制软件
能够控制单站机制,控制器和网络分析仪。
能够指定旋转的起始和终止角度,以及单站机制的测量间隔。
能够指定测量通道,测量频率范围和 VNA的带宽。
包含 LAN接口。
能够修正RCS值。
可基于采集的数据进行显示、分析和输出。
所需电压: 100 to 115 (V) (10 A) 或更小。
RCSCONT-01 双站
旋转:360°、0.1°步进
水平:1000m
垂直:1000m 手动操作

产品名称 零件 规格
天线
如何描述零件号:
・附有同轴波导管变换器
・H 或 P描述在 - (横杠)旁,用于分别表示旋转喇叭天线或探针天线。
・所需增益描述再 H 或 P旁。
・示例) AK42-H10dBi
AK430-
1.7GHz~2.6 GHz
AK284- 2.6GHz~3.95GHz
AK187- 3.95GHz~5.85GHz
AK137- 5.85GHz~8.2 GHz
AK90- 8.2GHz~12.4GHz
AK62- 12.4GHz~18  GHz
AK42- 18GHz~26.5GHz
AK34- 22GHz~33GHz
AK28- 26.5GHz~40GHz
AK22- 33GHz~50GHz
AK19- 40GHz~60GHz
AK15- 50GHz~75GHz
AK12- 60GHz~90GHz
AK10- 75GHz~110GHz
AK8- 90GHz~140GHz
用于测量的同轴线缆
*可根据您的需求选择。
示例) CM06B-APC2.9(m)APC2.9(m)-3m 2件
GPIB连接线缆 GP-01
近至远场变换软件 DMP-02120517-06 输出格式: 在 XY坐标中显示, 在极坐标中显示

应准备以下部件
・矢量网络分析仪
・Windows PC (RAM1GB以上)
