S-参数法,反射模式和发射模式,同轴和波导型
相对介电常数, 介质损耗因数, 相对磁导率
(Dk, Df/ ε′r, tanδ/ μ′r, μ"r)
透波衰减量,反射衰减量
测量系统

Model No. DPS08
适用于測量電波吸收材料等損耗較大的材料!

一个封闭的测量系统,可以对小样品进行测量。
它适用于测量高介电损耗切线,也可以同时测量磁导率。



原则上,由于样品和夹具之间的间隙,精度会降低,但它覆盖只能用这种方法的测量频带。

对于远场无线电吸收材料的设计,可以使用EAS01软件,在测量介电常数和磁导率后,只需点击一下就能模拟出无线电吸收率的实际测量值。

*磁导率和介质损耗切线相互影响,所以当它们同时被测量时,精确度并不高。 对于高精度的测量,请使用磁性材料测量系统PER01。

规格

项目 内容
测量频率 40MHz-12.8GHz
不推荐:12.8-110GHz
*12.8-110GHz是不推荐的,由于有需求,只有不可准备能够进行自由空间法的尺寸样件才使用此方法
相对介电常数 测量范围: 2-200
反复精确程度:±3%(取决于网络分析仪的测量精度)
反复精确程度+对于真实数据的准确度:±10%(取决于测试理论和设计夹具的方法)
介质损耗因数 测量范围: 0.01-20
反复精确程度:±6%(取决于网络分析仪的测量精度)
反复精确程度+对于真实数据的准确度:  ±20%(取决于测试理论和设计夹具的方法)
相对磁导率 反复精确程度+对于真实数据的准确度:  ±10%(取决于测试理论和设计夹具的方法)
μr" 反复精确程度+对于真实数据的准确度:  ±20%(取决于测试理论和设计夹具的方法)

订购信息(请告知我方型号、零件号以及其他需求)

产品名称 詳細 零件号

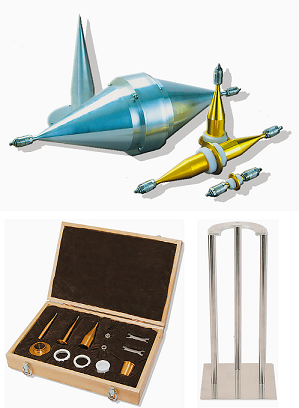

反射模式的测量套件
零件号
发射模式的测量套件
同轴管型 测量套件 针对GPC7(频率:500M-12GHz,可测量频率:500M-18GHz )
样件尺寸 : 外径6.93~ 6.96mmφ 内径3.06~ 3.10mmφ
CM-7 CM-7TB+R
针对40D(可测量频率:40MHz-3GHz )
样件尺寸 : 外径 大约40mmφ
CM-40 CM-40TB+R
同轴管型 测量套件
*不建议用于材料常数的计算,它应该是用来测量传输衰减和反射衰减的
针对152D(可测量频率:12MHz-800MHz)
样件尺寸 : 151.90 ~ 151.95mmφ
CM-7 CM-152TB+R
波导型 测量套件 针对WR770(测量频率 0.96-1.4GHz)
样件尺寸 :195.5 x 97.7mm
  CM-770TB+R
  针对WR430(测量频率 1.7-2.6GHz)
样件尺寸 : 109.2 x 54.6 mm
  CM-430TB+R
  针对WR284(测量频率 2.6-3.9GHz)
样件尺寸 : 72.1 x 34.0 mm
  CM-284TB+R
  针对WR187 (测量频率 3.94-5.9GHz)
样件尺寸 : 47.5x22.1mm
  CM-187TB+R
  针对WR137(测量频率 5.4-8.1GHz)
样件尺寸 : 34.82x15.76mm
  CM-137TB+R
  针对WR90(测量频率 8.2-12.4GHz)
样件尺寸 : 22.83x10.13mm
  CM-90TB+R
波导型 测量套件
*非推荐
针对WR62(测量频率 12-18GHz)
样件尺寸 : 15.76x7.86mm
  CM-62TB+R
  针对WR42用 (测量频率 18-26.5GHz)
样件尺寸 : 10.63x4.28mm
  CM-42TB+R
  针对WR28(测量频率 26.5-40GHz)
样件尺寸 : 7.08x3.52mm
  CM-28TB+R
  针对WR19 (测量频率 40-60GHz)
样件尺寸 : 4.74 x 2.35mm
  CM-19TB+R
  针对WR12(测量频率 61-90GHz)
样件尺寸: 3.06 x 1.51mm
  CM-12TB+R
  针对WR10(测量频率 90-110GHz)
样件尺寸 : 2.00 x 1.98mm
  CM-10TB+R
选购件:追加屏蔽效果测量套件 针对500M-18GHz (ASTM D4935, ASTM ES7)   OP-S-GPC7
选购件:测量屏蔽效果的手册和软件     DMP-DPS08SEM01-OP
同轴管夹具 针对GPC7同轴管夹具 03KO 03KO
样件冲孔工具 针对GPC7 CGPC7
计算软件(Windows) 同轴管型 S参数法反射模式程序 DMP-01
  同轴管型,波导型S参数法发射法程序   DMP-03
单层/多层型 电波吸收体和反射衰减仿真程序 基于所测得的复数 E r and µ r 可进行任何厚度的单层无线电波吸收体的反射衰减仿真 DMP-70 DMP-70
用于测量的同轴线缆 反射模式:1件 发射模式:2件 CM06D-APC2.9(m)APC2.9(m)-1000 CM06D-APC2.9(m)APC2.9(m)-1000
GPIB连接线缆   GP-01 GP-01
矢量网络分析仪 可一起订购 VNA VNA
Windows 笔记本PC

含打印机,可一起订购CP CP

数据示例

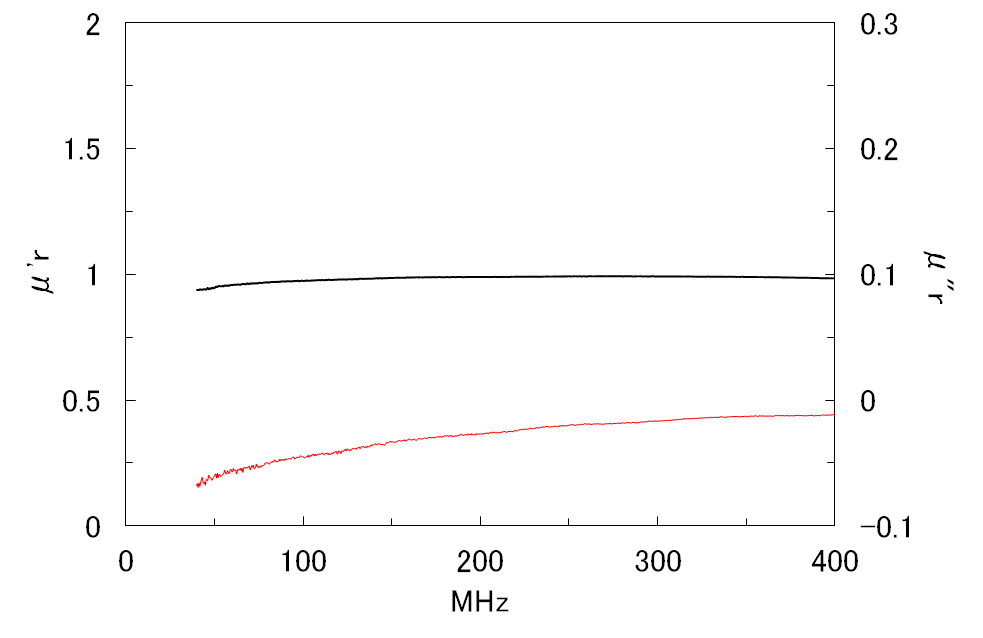

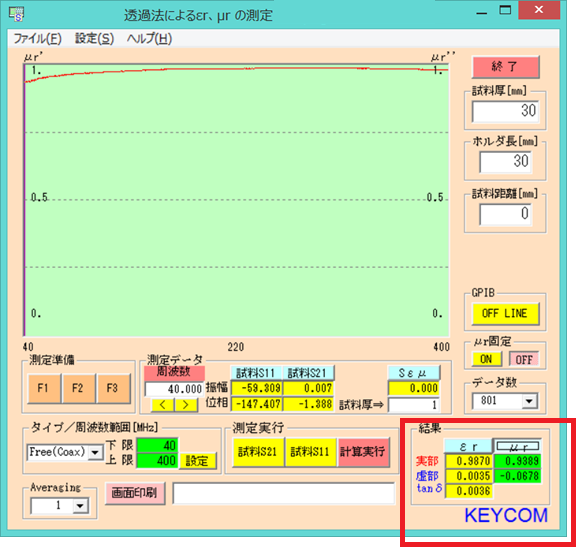

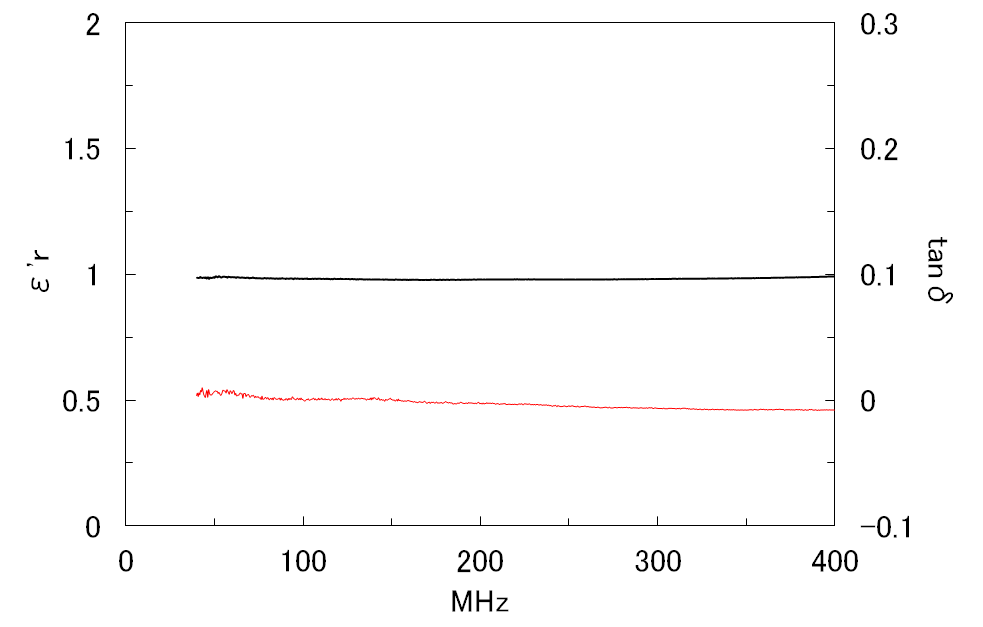

发射模式

Measurement Jig: CM-40TB+R
Measurement Frequency: 40MHz
Measurement Sample: Air
DK: 0.9870≒1
Df: 0.0036≒0
μ′r: 0.9389≒1
μ"r: -0.0678≒0

出货时捆包尺寸

测量套件 基准尺寸,重量(有变化的可能性)
CM-7TB+R  W380×D320×H280mm  3kg

該非判定

非該当
