传播延迟方式 截断法
带状线法
相对介电常数和介电损耗正切(εr',tanδ)测量设备/系统

Model No. dps15
特性

用于在500MHz至40GHz频率下测量r和tanδ的测量设备,例如介电板和粘土材料。
在测量粉末等时,可以选择添加软件,以根据体积比重和真实比重计算真实介电常数和tanδ;温度测量设备和温度相关性计算软件。可通过施加偏置来评估εr和tanδ的电压依赖性。

使用传输线的缩减方法具有以下功能。

  • 通过不匹配特征阻抗来校正反射损耗,从而提高了精度并简化了测量
  • 连续可变频率(扫频)

  • 截断法测量套件经过设计和制造,当将样品夹在中间时,其特性阻抗约为50Ω。

    若您对我们的产品感兴趣,请您通过E-mail(info@keycom.co.jp)或电话随时联系,我们的销售人员(中国人)将尽快给您回复。

    规格

    测量频率 500MHz-40GHz
    相对介电常数 1.05-200 精度±5%
    tanδ 0.001-5 精度±10%
    样件尺寸 片材   片材厚度 0.1-10mm



    订购信息(请告知我方型号、零件号以及其他需求)

    名称 内容 零件号

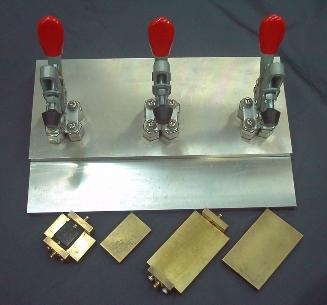

    夹钳 用于压缩和固定测量套件 CK-01
    带状线截断法测量套件

    (连接器,校准用传输线,测量用传输线)2套
    *从右侧列表中选择并使用两组进行校准和测量

    CBC-08-30 長さ30mm
    CBC-08-50 長さ50mm
    CBC-08-60 長さ60mm
    CBC-08-100 長さ100mm
    CBC-08-300 長さ300mm
    同轴线缆500mm 2条   CM06D-APC2.9(m)APC2.9(m)-500mm (For 40GHz)
    带状线截断法程序 1套   DMP-15
    网络分析仪 若您没有,我方将安排。若您有任何需要的型号,请告诉我们。
    Windows PC(含打印机) 若您没有,我方可安排,请哟我方联系。
    GPIB线缆

    配置
