电容法
平板,液体,胶体,超薄薄膜和薄膜化合物
相对介电常数与介质损耗正切测量系统

Model No. DPS17
DPS17 此型号测试系统用于测量平板,液体和胶体(测量温度可以通过夹具改变)的相对介电常数和介质损耗正切。
它具备可由外部CPU进行控制的接口。
除了室温下的测量外,它也能随着温度变化进行自动测量,此类测量一般花费较长时间。
*其他还需要WindowsPC和打印机。在室温以外测试时,需要恒温槽。

对应标准:ASTM D-150, JIS C2101, JIS C2141, JIS K6911, JIS C 2111 28.1.2 (B 法)等
(根据您指定的标准,我们用相应的夹具)

若您对我们的产品感兴趣,请您通过E-mail(info@keycom.co.jp)或电话随时联系,我们的销售人员(中国人)将尽快给您回复。

依据的标准(示例)

ASTM D-150,JIS C2101,JIS C2141,JIS C 6481,JIS K6911,JIS C 2111 28.1.2(方法B)等
※请注明标准。 我们将向您介绍相应的夹具。

电场方向

若样件是片材和薄膜,在样品厚度方向上。


规格

项目 内容
频率 1цHz ~ 10MHz
※取决于LCR表型号
测量范围和精度 ■相对介电常数 :1.05-1000
・重复精度: ±1%或者±0.01(取决于LCR表型号和测量环境。这个数据是使用以下例子的LCR表得到的)
・重复精度+真值精度:±3%(取决于测量原理和夹具设计)
■介质损耗正切 :0.0003-10 @1MHz
・精度: ±2%(取决于LCR表型号和测量环境。这个数据是使用以下示例的LCR表得到的)
・重复精度+真值精度:±3%(取决于测量原理和夹具设计)

*LCR表型号的示例
基本测量精度 0.05%
AC幅值电压 5mV-2Vrms
DC偏执电压 +-40V
阻抗测量范围 1mΩ-100MΩ
电容测量范围 1pF-0.01F

可测量温度(使用相应夹具) 10k~300℃
※若想了解详细,请联系我们
※KEYCOM基于其在低温产品的专业知识,可提供低至10 K的低温保持器。
可测量真空度(使用相应夹具) 10^-1Pa~10^-3Pa
※若想了解详细,请联系我们
*测量可自动进行。

订购信息(请告知我方型号、配件号以及其他需求)

产品名称 规格 样件尺寸/数量 电极 零件号
电容表(主机) 用于20Hz-2MHz
我们根据您的要求其他需求制定相应方案。
测量电极 平板电极(适用于室温) 80mmφ以上   DPT-008
平板电极(适用于室温) 30mmφ以上   DPT-009
平板电极(适用于-40~200℃) 30mmφ以上   DPT-009-200
平板电极(适用于-70~300℃) 30mmφ以上   DPT-009-300
胶体测量电极 5ml以上   DPT-009-OPJE
液体和胶体电极(适用于常温) 5ml以上   DPT-009-JE
液体和胶体电极(适用于-40~200℃) 5ml以上   DPT-009-JE-200
液体测量电极(管型) 100ml以上   DPT-013
液体测量电极(管型)(-40~200℃対応) 100ml以上   DPT-013-200
液体用介电常数测量电极 (JIS C2101) 50cc以上   DPT-012
平板测量电极( JIS C 2141) 50mm x 50mm DPT-2141
平板测量电极( JIS C 2141)(适用于-40~200℃) 50mm x 50mm DPT-2141-200
平板测量电极( JIS C 2141)(适用于-70~300℃) 50mm x 50mm DPT-2141-300
薄膜测量电极 50mm x 50mm DPT-0092141
薄膜测量电极(适用于-40~200℃) 50mm x 50mm 要  DPT-0092141-200
薄膜测量电极(-70~300℃対応) 50mm x 50mm DPT-0092141-300
平板测量电极(JIS C 6481)   DPT-6481
保护环(JIS C 6481/用于厚度超过0.5~0.8毫米的铜质层压板)     DPT-6481-G
保护环(JIS C 6481/用于厚度超过0.8~1.2毫米的铜质层压板)     DPT-6481-G
我们可根据您的其他需求制定相应方案。
测量用标准样件(带数据) 符合JIS C 6481标准(适用于厚度大于0.5至小于0.8毫米的铜叠层板)     DPS17-C6481
符合JIS C 6481标准(适用于厚度大于0.8至小于1.2毫米的铜叠层板)     DPS17-C6481
我们根据您的其他需求制定相应方案。
介电常数分析程序 可用excel对数据进行加工     DMP-002040705-05
GPIB-USB 用于连接计算机和测量仪器     GP-01
电脑 Windows PC
恒温槽 我们根据您的其他需求制定相应方案。
恒温槽控制程序       DMP-x
真空罐和真空泵       DMP-x


测量结果

测量结果
测量结果由计算机计算,并以图形形式打印出来,如上所示。
另外,数值也被存档,并且可以使用EXCEL等进行各种处理。

测量电极外观

 零件号  外观  尺寸
DPT-009
DPT-009-FI
DPT-009-OPJE
PT-009/DPT-009-FI/DPT-009-OPJE  φ80mm x 180mm
 DPT-012 DPT-012空的时候(校准时):88PF±5PF

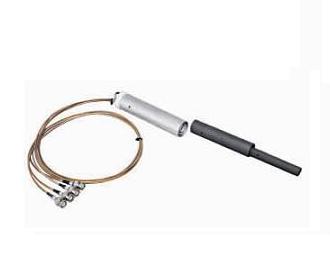

 DPT-013 DPT-013  φ30mm x 100mm
DPT-2141
DPT-0092141

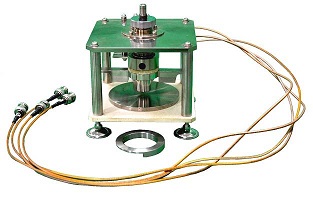

DPT-2141/DPT-0092141  122(W) x 122(D) x 137(H)mm

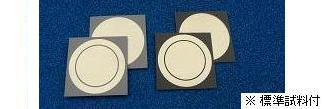

 DPT-2141标准样件 DPT-2141标准样件  50 x 50mm
