电波传输型恒温箱(-60至200°C),对电波无影响。 (-60℃~+200℃)

Model No. EMD01
特性
此恒温箱可测量天线屏蔽器、天线罩、无线电波吸收体的温度特性,以及它们的射频 屏蔽效应。

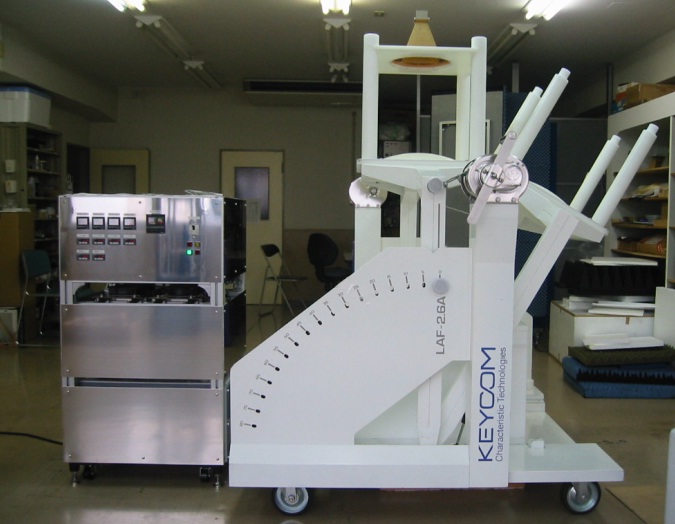

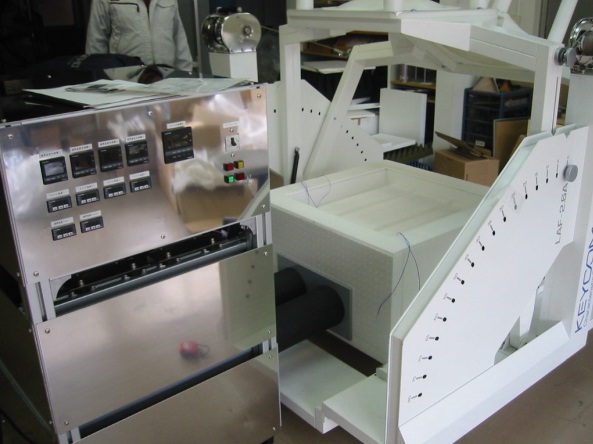

它由一个高温或低温风机和保温箱组成,样件放在其中进行测量(在图片 中的这个箱子与右边的无线电波吸收体测量(可单独采购)系统安装在一起)。
可根据您的规格要求设计箱体,例如它的尺寸以及需要测量的材料。

配置

监控功能

・可通过在无线电波传输型恒温箱内安装热电偶从外部监控箱体内的温度。
・可通过开关无线电波传输箱罩而从外部监控温度分布(用于高温应用)。

操作功能

・ 通过在控制面板上设定测量温度,风机自动运行。显示面板会告知用户无线电波传 输箱的内部温度已到达设定温度。

性能

・恒温箱的无线电波传输率:最多1 dB损耗(1GHz~18GHz)
・温度保持 : 約±5℃
・温度显示误差 : 約±1℃

配置

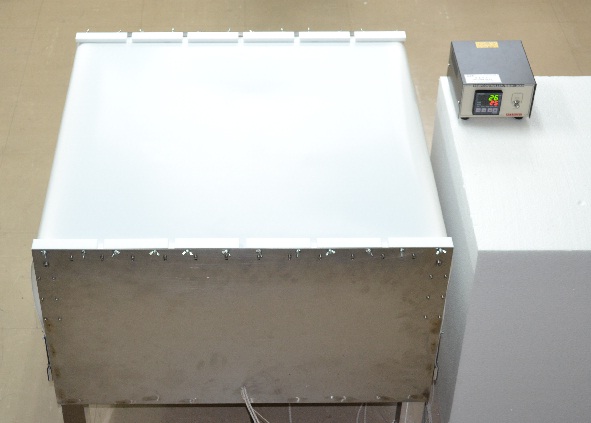

用于高温的无线电波传输型保温箱和高温风机

用于低温的无线电波传输型保温箱和低温风机(除了右边的夹具)

订购信息(请告知我方型号、零件号以及其他需求)

零件号 产品名称 内部温度(°C) 尺寸(cm)
DPS-DOME-TR-1-H 用于高温的电波传输型保温箱 +30℃~+200℃ 内部尺寸: 50×50×10
DPS-DOME-TR-2-H 高温风机 +30℃~+200℃ 外部尺寸: 65×65×50(含支柱)
DPS-DOME-TR-1-L 用于低温的电波传输型保温箱 -60℃~+40℃ 内部尺寸:50×50×10(含支柱)
DPS-DOME-TR-2-L 低温风机 -100℃~+50℃
外寸:65×65×120 (含支柱)
