占有带宽测量系统

Model No. OBW01
此系统能够测量车载雷达的输出功率的同时也能测量其占有带宽。
占有带宽的测量需要监测输出功率的频率特性,但问题是用频谱分析器等测量时需要花费不少时间。
KEYCOM的系统通过在其内部的电路结构的处理,短时间就能测量出结果。

特点

啁啾(Chirp)信号的占有带宽的测量

  • 无需用频谱分析器等确认频率特性,可在短时间内进行测量
  • 适合车载雷达的量产测试
  • 对应各种啁啾(Chirp)信号,对应各种输出模式
  • 通过USB连接到电脑上可以显示测量结果
  • 规格

    Model No. OBW-60-01 OBW-76.5-01 OBW-79-01
    频率 适合于60~61GHz 的车载雷达 适合于76~77GHz 的车载雷达 适合于77~81GHz 的车载雷达
    帯宽 58~63GHz的信号解析 75~78GHz的信号解析 77~81GHz 的信号解析
    输入级别 -40 - 0dB(天线除外) -40 - 0dB(天线除外) -40 - 0dB(天线除外)
    测量时间 1秒以内 1秒以内 1秒以内

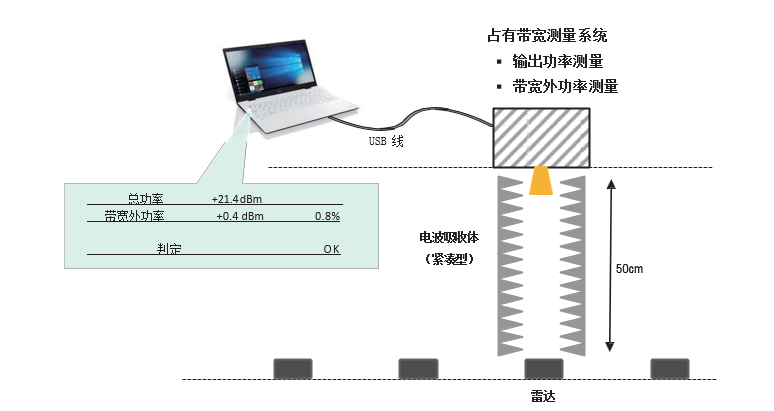

    系统构成

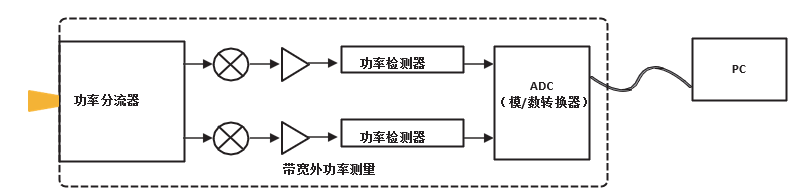

    结构图



    订购信息

    请通过邮件或电话将您的任何问题和需求告知我方。
    我方的销售代表会回答您的问题和向您推荐合适的系统。
