毫米波罩波束偏离分布测量系统

Model No. RCS10(EES-20)
特性
雷达安装在前端有车标的车上。当雷达发射的毫米波穿过车标时,最好能够避免毫米波束的偏移。此系统通过使用成像雷达所生产的二维图片检测波束的偏离状况。

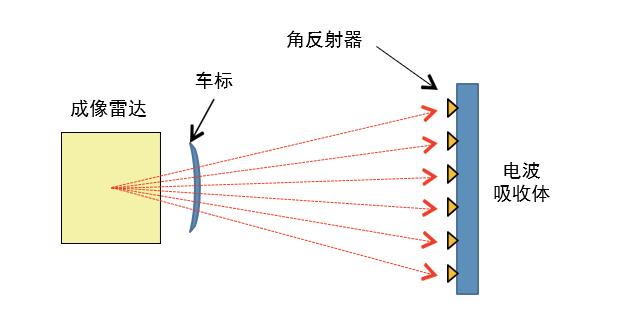

配置


数据示例(二维图像)

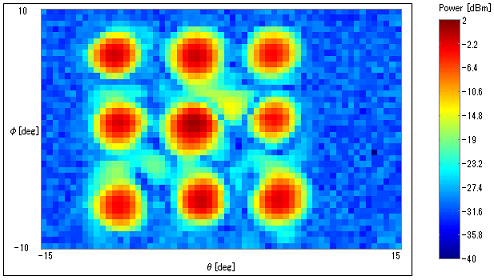

                                        无车标

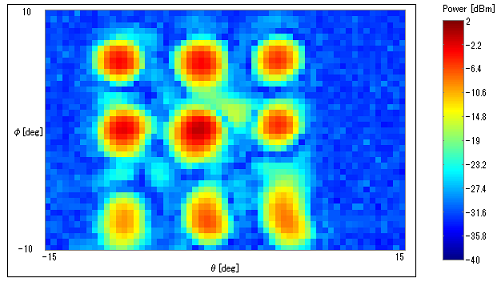

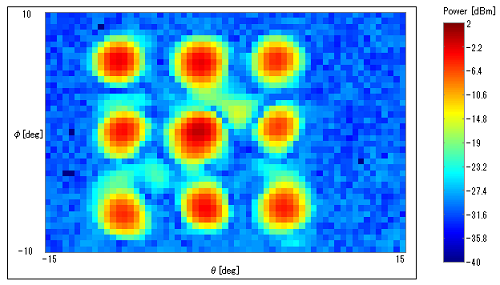

                                     ①正常车标                                   ②不正常车标

规格

测量项目 相位,传输衰减 通过色测温度显示从基准值的偏离
测量频率 76.5GHz,79GHz 中心频率
测量范围 水平(X轴)方向:±15°
垂直(Z轴)方向±10°
测量步进:0.5°
电源 AC100V/16A(最大)

订购信息

请通过邮件或电话将您的任何问题和需求告知我方。 我方的销售代表回答您的问题并向您推荐合适的系统。
