车标评估系统
(Matelial Measurement system SM5899/传输衰减/波束倾斜)

Model No. RTS05
特性
可进行雷达罩的特性测试(插入损耗和波束倾斜)的设备。可测量雷达罩和车标。

规格


频率范围 76~77GHz
使用温度范围 0度~40度
数据更新速度 4Hz(250ms/点)
角度的测量角度 ±0.25°
同时测量雷达罩的插入损耗和波束倾斜

零件号和SM5899系统的構配置示例

零件号 产品名称 数量 参考
SM5899 雷达校准系统(RAS) 1
  DC电源(DC12V, 3A) 1
  VGA显示器 1
SG76-77G 合成器 1
SM5888 倍频器 1
  RF线缆2m,SMA公型连接器 1
  标准喇叭天线(含固定夹具) 1
  RAS固定夹具 1
  材料固定夹具 1

・若您指定DC电源,请咨询。
・VGA显示器可以使用标准的PC显示器。

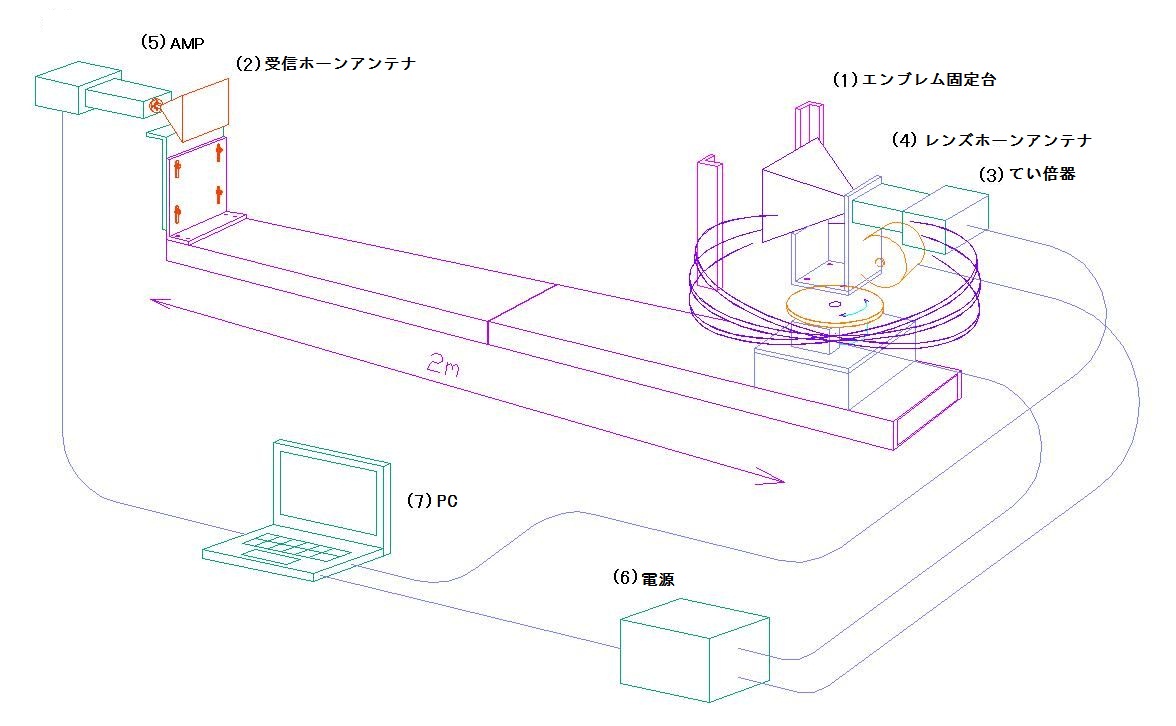

高性能车标评估设备

频率范围 76~77GHz
使用温度范围 0度~40度
数据更新速度 4Hz(250ms/点)
角度的测量精度 ±0.1°
同时测量雷达罩的插入损耗和波束倾斜

*可测量光束半宽(-3dB)
*可以同时在多个频率(20点)上进行测量
