用于设计车标,天线罩
传输/反射衰减仿真软件

Model No. SFW05
可仿真高达四层的传输衰减以及介电常数和磁导率。同样可设置入射角变换,TE波和TM波,设计车标的最佳选择。
此软件可仿真传输衰减和反射衰减,用于设计车标和类似产品。
通过设置所用材料(可方便地通过鼠标完成)的介电常数和磁导率,材料厚度和传输/反射衰减之间的关系可实现显示在图像中。
图像的绘制以车标的厚度作为横坐标,以衰减值作为纵坐标。
*相对介电常数通过等价的值进行表示,除非入射角是垂直的。

特点

・ 可以仿真最佳的厚度!衰减数量可以实时在图像中显示,所以可方便获得想要的组合从而实 现想要的衰减量。
・ 介电常数值以及磁导率可通过鼠标和键盘在特定的区域自由进行操作。。
・ 可仿真多达四个物理层。
・ 无线电波入射角可以改变。
・ 可通过两种方向图模拟角度特性:TE波和TM波。

总结

概要

1. 此软件针对多层平板样件仿真毫米波/微波的传输衰减。
2. 样件的厚度(mm)沿着横坐标进行描述,衰减量(dB)沿着纵坐标进行描绘,且介电常数和磁导率的实部和虚部可以进行改变。
3. 介电常数和磁导率的实部和虚部可通过鼠标和光标进行改变,但只针对选中的那一层。
4. 仿真可运行多达四层,但是只有其中的一层在其他层不变时进行改变。
5. 当光标放置在图像上,此位置上的厚度和衰减值的计算结果会显示在方框中。
6. 电波的入射角可以自动变换(-90°至+90°;0°= 垂直)。可通过两种方向图模拟角度特性:TE波和TM波。
7. 数据点的数量可选择为101,201,401和801。
8. 可通过File菜单中选择Save将仿真结果保存在csv文件格式中。
9. 只可指定单个频率作为仿真的数值(单位:GHz)。

可安装PC示例(请联系我方)

Windows 10 (Windows 7, Windows 8.1~)
32bit或64bit
Intel core i3或更高配置
内存 4GB以上
(Windows 10 pro 64Bit版では8GBが望ましい。アプリケーションを1つも立ち上げなくても2GB以上使用のため)

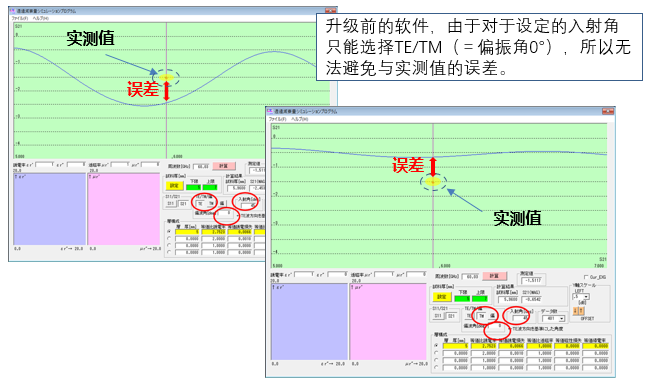

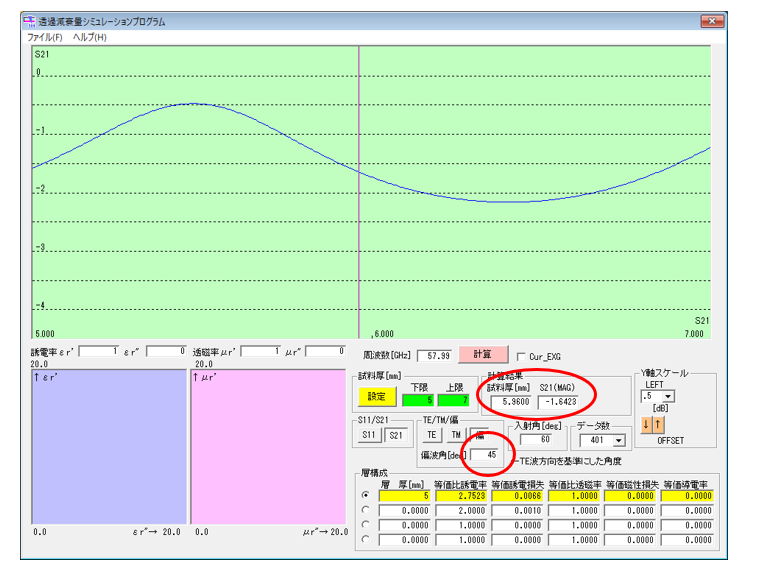

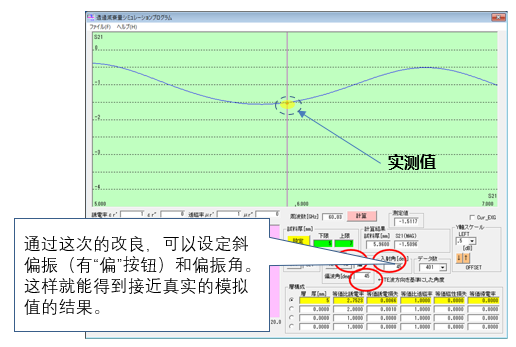

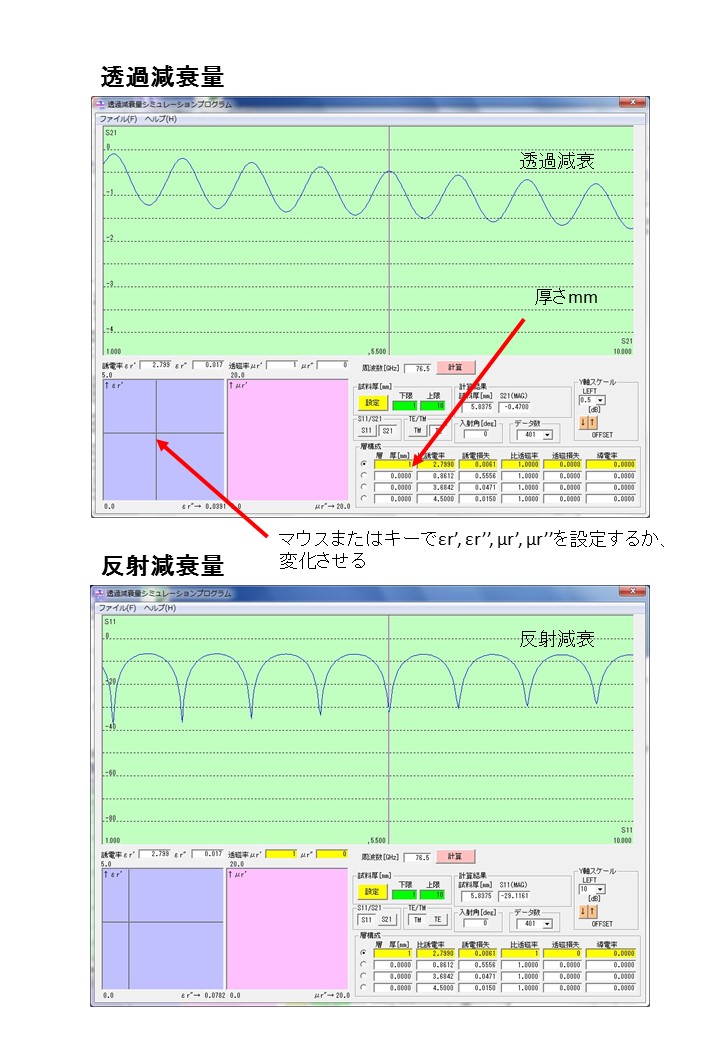

仿真示例
