2D传感器/控制器

Model No. SYS16
特性
用于测量多个样品的通过特性的二维传感器控制器。 连接到矢量网络分析仪进行测量。

规格

切换开关 16ch×16ch
频率 10MHz~200MHz
控制 USB
测量内容 S21谐振频率,Q,谐振频率读取时间
频率显示:______._Hz(Δf)
Q  :______._
注1)提取共振点的步骤分为两个步骤,首先增大尺寸,然后扩大峰值点,以将共振频率分辨率显示提高至±0.1 Hz。请注意,从第二次扫描开始于先前的共振频率附近。
注2)共振点的数量:处理最多2个。
测量模式 模式Ⅰ:0-0,0-1,0-2,・・・・・・・0-16,1-0 可在途中停止
・测量间隔可以在1-10秒内选择。测量间隔不准确。
・从信号施加到数据采集的时间可以在0.3-10秒之间选择。
・第一,第二和第三间隔可以在1秒到1小时之间任意选择。
 但是,测量间隔不准确。
 最多10次
模式Ⅱ:输入任意数字只能测量数字。
校准 频率校准:使用开路,短路,负载。
样件的校正:模式Ⅰ→减去任何样本的值获得的值
      模式Ⅱ→减去每个初始值得到的值
错误显示 红色或0
保存 将数据保存在Excel中。请注意,屏幕可以重新显示数据。

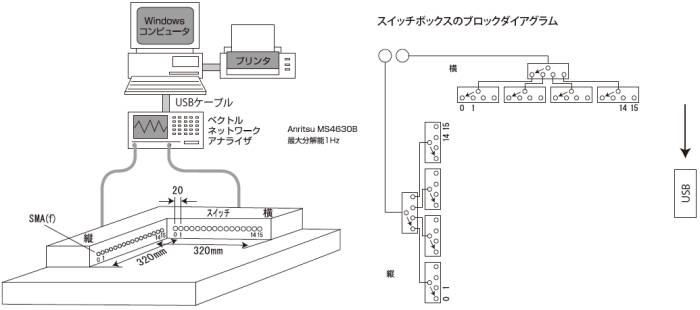

配置

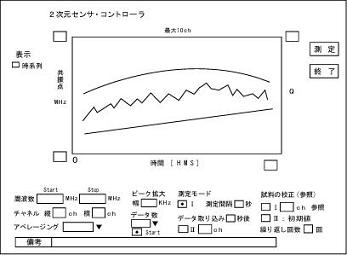

数据示例

彩色显示
※ 环境条件:可以在0至50°C的室温下进行测量。

订购信息(请告知我方型号、零件号以及其他需求。)

零件号 詳細
SB16-16-1A 16×16通道切换盒子 1个
DMP-62 通道切换・显示软件   1个
CM06A-AA-2000 同轴线缆组件(2m)     2条
*需要准备:Window PC,打印机
*基本能力:最高理论速度:0.2沙/ 1点 ,包括处理系统在内的最高速度:0.5秒/ 1点
