高功率放大器
(宽频带型/窄频带型)

Model No. AMP06

特点

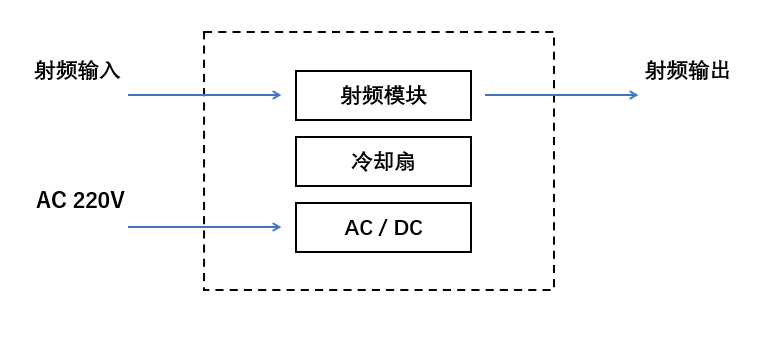

配置

订购信息(请告知我方型号、零件号以及其他需求。)

宽频带型

零件号 频率范围 (GHz) 小信号增益 (dB) P1输出 (dBm) 饱和输出功率
PA500M6G-01 0.5-6 45 min. 41 min. (12W) 20W
PA1G3G-01 1-3 50 min. 42 min. (16W) 50W
PA2G18G-01 2-18 40 min. 42 min. (16W) 10W
PA6G12G-01 6-12 45 min. 42 min. (16W) 20W

窄频带型

零件号 频率范围 (GHz) 小信号增益 (dB) P1输出 (dBm) 饱和输出功率
PA5.5G9G-01 5.5-9 45 min. 36 min. 50W
PA7.8G11G-01 7.8-11 50 min. 40 min. 80W
PA9.9G10.7G-01 9.9-10.7 43 min. 36 min. 32W
PA13.8G14.5G-01 13.8-14.5 45 min. 40 min. 30W
示例)冷却:强制风冷(内置风扇)
电源:AC100V或120V(内置稳压器)
外形尺寸:400(长)x 430(宽)x 149(高)毫米(不包括橡胶底脚和连接器的突起)
*)若需要模块类型,请与我们联系。
*)若需要高稳定性放大器的抗扰度测试,请与我们联系。
