屏蔽效应测量系统

Model No. sem
特性

KEYCOM在设备以及线缆类的屏蔽效应等方面有较长的实际经验,开发了能正确并且实用与各种材料屏蔽效应的测量系统。

若您对我们的产品感兴趣或在进行研发时遇到困难,请您通过E-mail(info@keycom.co.jp)或电话随时联系,我们的销售人员(中国人)将尽快给您回复

按照您在研发的材料特性,我们可以给您提出合适的解决方案。

测量板材样件的屏蔽效应

同轴管型射频屏蔽效应测量系统(10.0kHz~18.0GHz) [SEM01]

本系统是依据ASTM D4935,利用平面波来高精度测量屏蔽效应的系统。
・动态范围100db或更多。
・该套件适用于同轴管,153D,39D,20D和GPC 7型。
・您可使用Excel格式文件数据并使用它来重现图形。

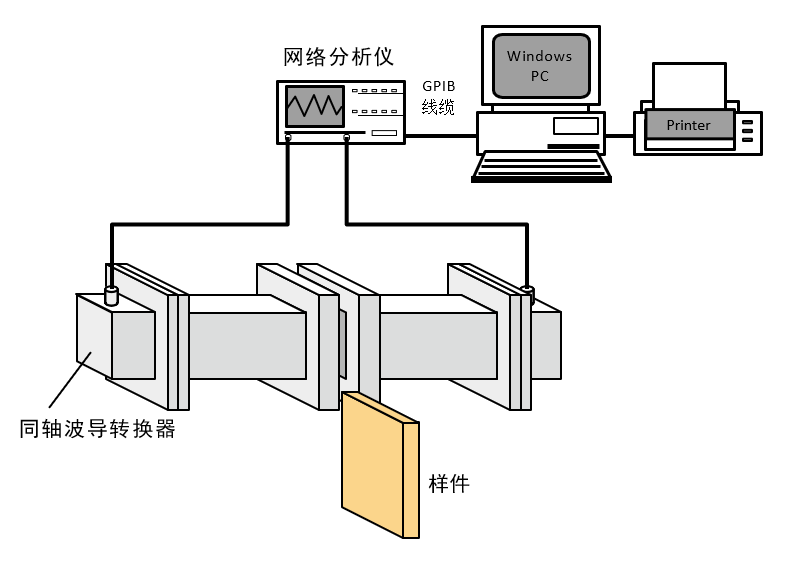

波导管型屏蔽效应测量系统 (1.0GHz~90.0GHz) [SEM02]

样件的屏蔽效应可以在1 GHz至40 GHz的100 dB动态范围内进行测量。 由于该系统是波导结构,所以平面波对样本的入射角随频率而变化。 这使我们可以测量平面波进入试样的角度与屏蔽效应之间的关系。


测量线缆的屏蔽效应

用于线缆的屏蔽效应 测量设备・系统 [SEM03]

这是符合MIL-C-85485A标准的测量(测量)方法。 对评估同轴线缆/多芯(核心)线缆(也适用于远场)非常有用。 您还可以根据特征阻抗的值进行校对。


串扰式线缆屏蔽效应测量系统 [SEM04]

利用基于串扰方法的测量方法,屏蔽效应无需繁杂的准备且几乎无失败。
・从同轴线缆多芯线缆都适用。
・通过使用10 dB衰减器,防止了由于特性阻抗差异造成的失配。
